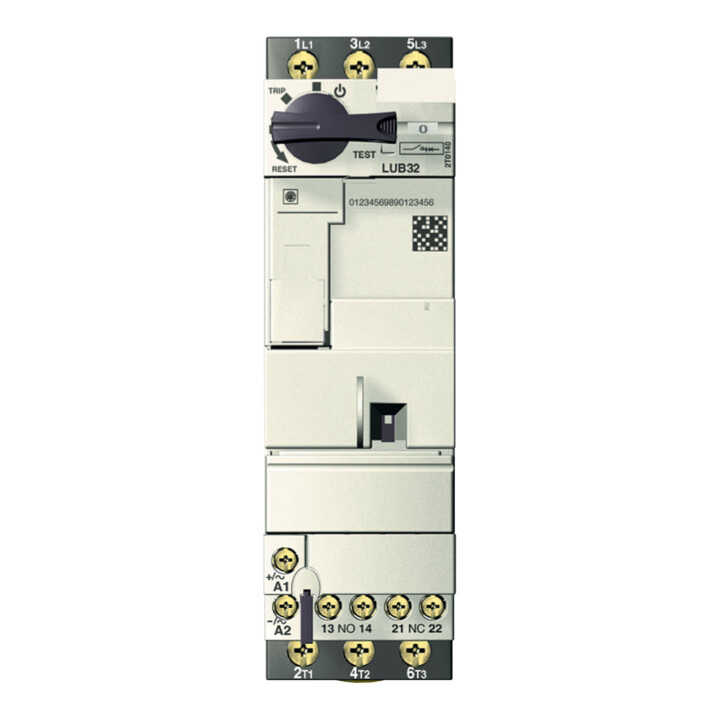

Schneider Electric Appareil de base 1 sens de rotation, 32A LUB32
Schneider Electric Appareil de base 1 sens de rotation, 32A LUB32
- Type de démarreur moteur
- Démarreur direct (DOL)
- Avec déclencheur de court-circuit
- Oui
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 24..240 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 24..240 V
- Tension d'alimentation de commande nominale Us en DC
- 24..220 V
- Type de tension pour commande
- AC/DC
- Puissance nominale de fonctionnement en AC-3, 230 V, triphasé
- 7,5 kW
- Puissance nominale de fonctionnement en AC-3, 400 V
- 15 kW
- Puissance nominale, 460 V, 60 Hz, triphasé
- 15 kW
- Puissance nominale, 575 V, 60 Hz, triphasé
- 15 kW
- Courant nominal de fonctionnement Ie
- 32 A
- Courant nominal de fonctionnement en AC-3, 400 V
- 32 A
- Réglage du déclencheur de surcharge
- 4,5..32 A
- Courant de court-circuit nominal conditionnel, type d’affectation 1, 480 Y/277 V
- 10000 A
- Courant de court-circuit nominal conditionnel, type d’affectation 1, 600 Y/347 V
- 4000 A
- Courant de court-circuit nominal conditionnel, type d’affectation 2, 230 V
- 50000 A
- Courant de court-circuit nominal conditionnel, type d’affectation 2, 400 V
- 50000 A
- Nombre de contacts auxiliaires normalement fermés
- 1
- Nombre de contacts auxiliaires normalement ouverts
- 1
- Température ambiante, limite supérieure sans restrictions
- 70°C
- Protection contre les surcharges compensée en température
- Oui
- Type de connexion pour le circuit principal
- Connexion à vis
- Type de connexion électrique pour les circuits auxiliaires et de commande
- Connexion à vis
- Montage sur rail DIN possible
- Oui
- Avec transformateur
- Non
- Contact fabricant
- Schneider Electric GmbH Gothaer Straße 29, 40880 Ratingen, DE [email protected], 49 (0) 211 7374 3000
- Code art.
- 92155014
- GTIN
- 3389110362787
• Appareils de base TeSys U • Appareil de base, TeSys U, 32A, sans bornes • Puissance nominale 0,1-15 kW, sens de rotation 1, MTZ 13, tension de commande • Appareils de base universels avec combinaison de commutation et de protection pré-câblée, en série jusqu'à 12 / 32 A et avec 2 contacts auxiliaires (1 NO + 1 NF) • Largeur de construction jusqu'à 15 kW seulement 45 mm (démarreurs directs et inversés), coordination complète selon IEC 947-6-2 (sans soudure) • TeSys U est un départ moteur complet qui intègre les fonctions de disjoncteur moteur et de contacteur • Avec seulement deux appareils de base, la plage de puissance de 0,1-15 kW est couverte • L'astuce : la tension de commande et la plage de courant ne doivent être déterminées qu'à la dernière seconde par une unité de commande enfichable
