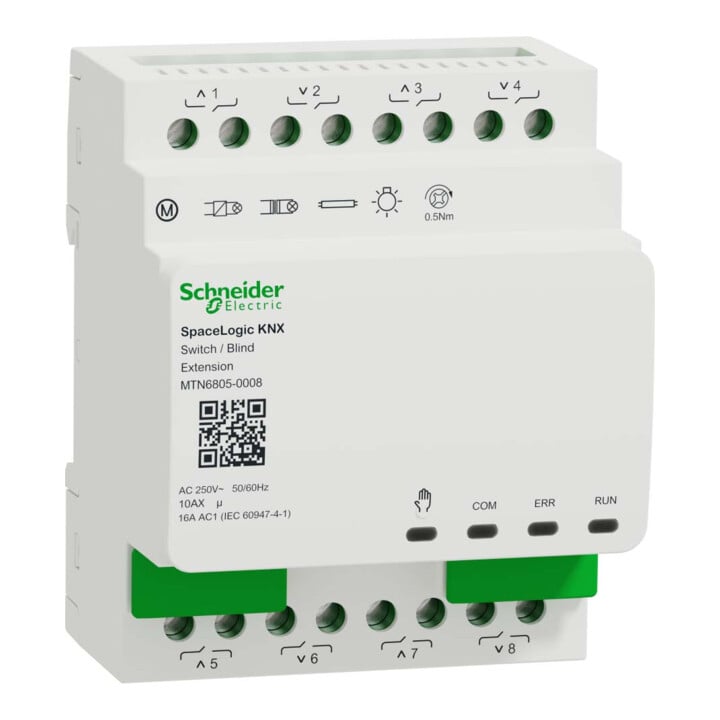

• Actionneur combiné pour volets roulants/interrupteur de 8 à 24 canaux, 16 A, REG, extension SpaceLogic KNX pour volets roulants, extension 8 canaux 8 sorties de commutation 4 sorties pour volets roulants : la fonction des canaux volet roulant ou interrupteur est librement configurable • Toutes les sorties de commutation volet roulant peuvent être commandées manuellement via des boutons-poussoirs • La programmation ETS est réalisée dans l’application ETS du maître • Le maître contrôle la fonction de l’extension, l’alimentation électrique et la communication avec le bus KNX • Jusqu’à 2 extensions peuvent être raccordées au maître (MTN6705-0008), permettant ainsi de commander jusqu’à 24 charges ou 12 moteurs de volets roulants • Alimentation via le maître : bus KNX, env. 6,5 mA (maître), env. 9 mA (maître + 1 extension), env. 12,5 mA (maître + 2 extensions) • Toutes les sorties peuvent être commandées manuellement via le clavier du maître • Sur la station secondaire, une LED verte indique la disponibilité, une LED rouge de commande manuelle signale si la station secondaire est contrôlée manuellement • Montage sur rail DIN TH35 selon EN 60715. Le raccordement au maître ou à une autre extension se fait soit par connexion modulaire, soit par connexion câblée • Fonctions du logiciel KNX : les fonctions sont réglées dans l’application KNX du maître • Fonctions générales du logiciel KNX : économie d’énergie, sécurité de l’appareil, état de l’appareil, fonctionnement manuel, code PIN pour mise à jour du firmware • En cas de défaillance, l’extension peut être remplacée par un nouvel appareil sans nécessiter une reprogrammation via ETS • Fonctions de l’actionneur volet roulant/volet : - Durée de course - Temps de marche à vide - Intervalle par pas - Fonction de verrouillage - Limites de plage de mouvement - Alarme météo - Positionnement 8 bits pour hauteur et lamelles - 16 scènes • Fonction d’état et de retour d’information par canal • Fonctions de l’actionneur d’interrupteur : - Fonctionnement en contact NO/NF - Comportement programmable pour téléchargement - Fonctions de temporisation pour chaque canal - Fonction temporisation lumière d’escalier avec/sans fonction d’arrêt manuel • Préavertissement d’arrêt pour la fonction temporisation lumière d’escalier • 16 scènes par canal, fonction centrale, fonction de verrouillage, liaison ou guidage forcé, fonction de retour d’information pour chaque canal • Tension nominale : AC 250 V, 50-60 Hz • Courant nominal : 16 A AC-1, IEC 60947-4-1 / 10 A, IEC 60669-2-5 • Pour chaque canal volet roulant : - Charge moteur 1000 VA • Pour chaque sortie de commutation charge nominale : - Lampes à incandescence : 2300 W - Lampes halogènes : 2300 W • LED : 200 W • Charge capacitive : 10 AX, max. 140 µF • Charge inductive : 10 A, cos φ 0,6 • Données relais : - Courant d’appel : max. 800 A/200 µs, max. 165 A/20 ms • Largeur de l’appareil : 4 modules (72 mm) • Accessoires : extension SpaceLogic KNX interrupteur/volet MTN6805-0008. Contenu : avec borne de connexion bus
