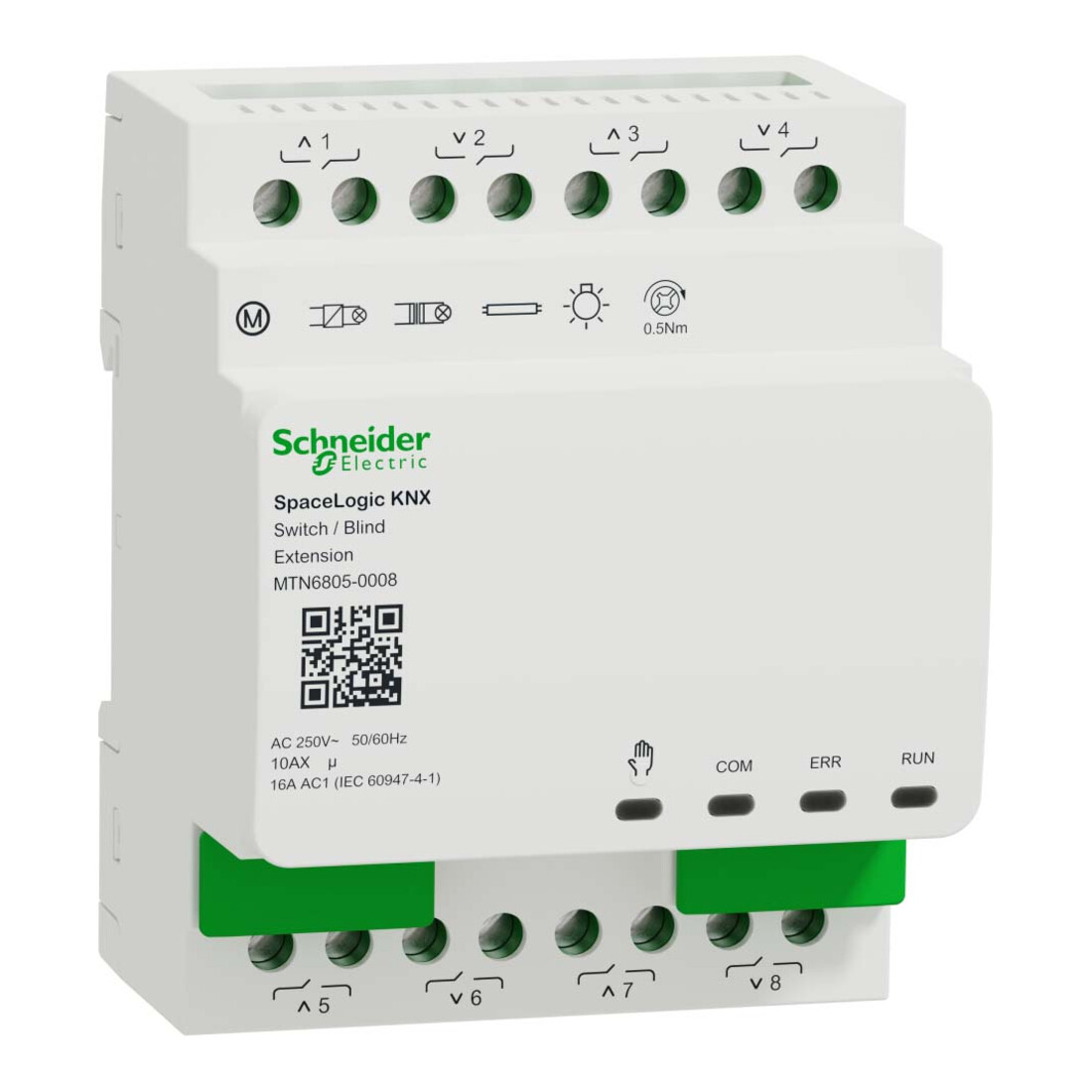

• Actionneur combiné pour volets roulants/interrupteur de 8 à 24 canaux, 16 A, REG, extension SpaceLogic KNX pour volets roulants, extension 8 canaux 8 sorties de commutation 4 sorties pour volets roulants : la fonction des canaux volet roulant ou interrupteur est librement configurable
• Toutes les sorties de commutation volet roulant peuvent être commandées manuellement via des boutons-poussoirs
• La programmation ETS est réalisée dans l’application ETS du maître
• Le maître contrôle la fonction de l’extension, l’alimentation électrique et la communication avec le bus KNX
• Jusqu’à 2 extensions peuvent être raccordées au maître (MTN6705-0008), permettant ainsi de commander jusqu’à 24 charges ou 12 moteurs de volets roulants
• Alimentation via le maître : bus KNX, env. 6,5 mA (maître), env. 9 mA (maître + 1 extension), env. 12,5 mA (maître + 2 extensions)
• Toutes les sorties peuvent être commandées manuellement via le clavier du maître
• Sur la station secondaire, une LED verte indique la disponibilité, une LED rouge de commande manuelle signale si la station secondaire est contrôlée manuellement
• Montage sur rail DIN TH35 selon EN 60715. Le raccordement au maître ou à une autre extension se fait soit par connexion modulaire, soit par connexion câblée
• Fonctions du logiciel KNX : les fonctions sont réglées dans l’application KNX du maître
• Fonctions générales du logiciel KNX : économie d’énergie, sécurité de l’appareil, état de l’appareil, fonctionnement manuel, code PIN pour mise à jour du firmware
• En cas de défaillance, l’extension peut être remplacée par un nouvel appareil sans nécessiter une reprogrammation via ETS
• Fonctions de l’actionneur volet roulant/volet :
- Durée de course
- Temps de marche à vide
- Intervalle par pas
- Fonction de verrouillage
- Limites de plage de mouvement
- Alarme météo
- Positionnement 8 bits pour hauteur et lamelles
- 16 scènes
• Fonction d’état et de retour d’information par canal
• Fonctions de l’actionneur d’interrupteur :
- Fonctionnement en contact NO/NF
- Comportement programmable pour téléchargement
- Fonctions de temporisation pour chaque canal
- Fonction temporisation lumière d’escalier avec/sans fonction d’arrêt manuel
• Préavertissement d’arrêt pour la fonction temporisation lumière d’escalier
• 16 scènes par canal, fonction centrale, fonction de verrouillage, liaison ou guidage forcé, fonction de retour d’information pour chaque canal
• Tension nominale : AC 250 V, 50-60 Hz
• Courant nominal : 16 A AC-1, IEC 60947-4-1 / 10 A, IEC 60669-2-5
• Pour chaque canal volet roulant :
- Charge moteur 1000 VA
• Pour chaque sortie de commutation charge nominale :
- Lampes à incandescence : 2300 W
- Lampes halogènes : 2300 W
• LED : 200 W
• Charge capacitive : 10 AX, max. 140 µF
• Charge inductive : 10 A, cos φ 0,6
• Données relais :
- Courant d’appel : max. 800 A/200 µs, max. 165 A/20 ms
• Largeur de l’appareil : 4 modules (72 mm)
• Accessoires : extension SpaceLogic KNX interrupteur/volet MTN6805-0008. Contenu : avec borne de connexion bus
EAN / GTIN : 3606481816979
