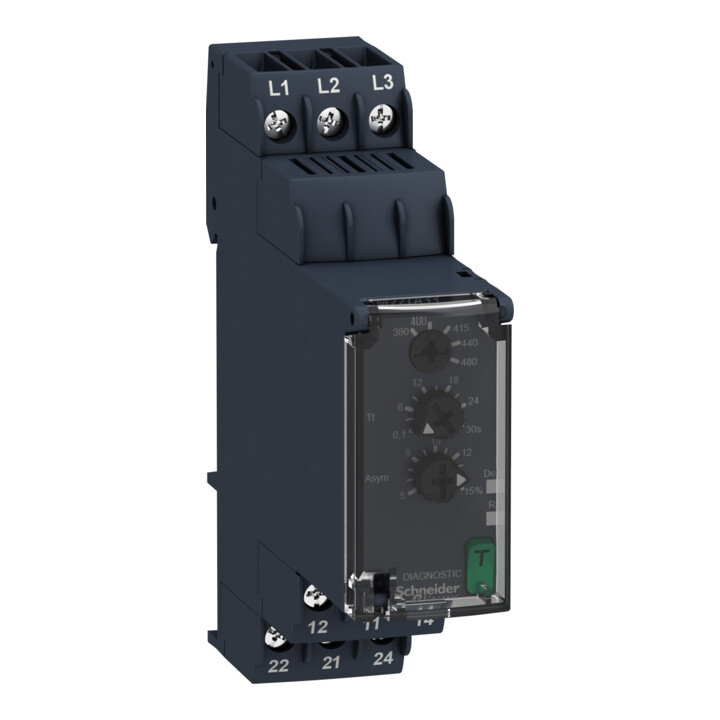

Schneider Electric Relais à suivi de phase RM22TA33
Schneider Electric Relais à suivi de phase RM22TA33
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Type de connexion électrique
- Connexion à vis
- Avec bornes amovibles
- Non
- Tension d'alimentation de commande nominale Us à 50 Hz AC
- 380..480 V
- Tension d'alimentation de commande nominale Us à 60 Hz AC
- 380..480 V
- Type de tension pour la commande
- AC
- Fonction de surveillance de la séquence des phases
- Oui
- Fonction de détection de perte de phase
- Oui
- Fonction de détection de sous-tension
- Non
- Fonction de détection de surtension
- Non
- Fonction de détection d'asymétrie
- Oui
- Plage de mesure de tension
- 304..576 V
- Temps de retard d'activation réglable minimum
- 0 s
- Temps de retard d'activation maximum autorisé
- 0 s
- Temps de retard de réarmement réglable minimum
- 0,1 s
- Temps de retard de réarmement maximum autorisé
- 30 s
- Nombre de contacts en inverseur
- 2
- Largeur
- 22,5 mm
- Hauteur
- 90 mm
- Profondeur
- 73 mm
- Contact fabricant
- Schneider Electric GmbH Gothaer Straße 29, 40880 Ratingen, DE [email protected], 49 (0) 211 7374 3000
- Code art.
- 82132584
- GTIN
- 3606480792151
• Zelio Control • Ce relais de surveillance de réseau contrôle les réseaux triphasés (380-480 VAC) pour la séquence des phases, la perte de phase et l'asymétrie de phase (5-15 %) • Deux relais inverseurs sont disponibles pour le signalement, pouvant supporter jusqu'à 8 A • Pour l'asymétrie, la valeur limite et pour la sortie, un délai de coupure sont réglables • Les réglages se font via des commandes en façade, protégées contre les modifications par un couvercle transparent • Une flèche d'échelle illuminée permet de visualiser clairement le réglage des potentiomètres même à distance • L'interrupteur de diagnostic en façade permet de désactiver les relais de sortie pour tester l'ensemble de l'application • La fermeture du couvercle transparent réinitialise automatiquement l'interrupteur de diagnostic • Trois LED indiquent le statut • La largeur de construction est de 22,5 mm et le montage s'effectue sur un rail DIN • L'alimentation provient du circuit de mesure • Le raccordement des câbles se fait par des bornes à vis
