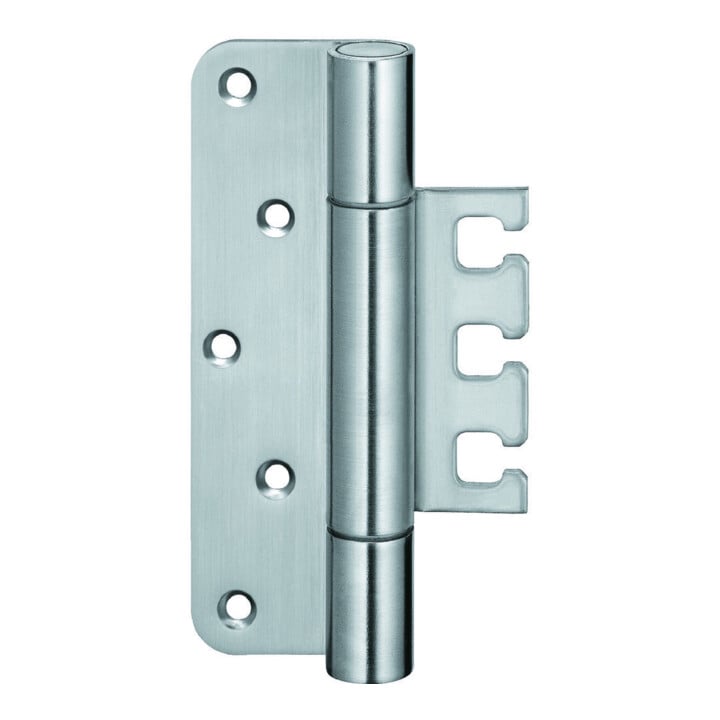

SIMONSWERK Paumelle VX 7729/160 Acier inoxydable
Réf. fabricant5 050880 0 04002|Code art. :92690610
+2+1
1/6
SIMONSWERK Paumelle VX 7729/160 Acier inoxydable
Réf. fabricant5 050880 0 04002|Code art. :92690610
20,39 €TTC
Plus de 20 articles en stock
Délai de livraison: 2-3 jours ouvrés
Livraison standard
Données techniques
- Direction DIN
- DIN gauche-droite
- Matériau
- Acier inoxydable
- Couleur
- Gris
- Teinte
- Acier inoxydable
- Finition
- Mat
- EN 1935 - Classe d'utilisation
- Classe 4
- EN 1935 - Durabilité fonctionnelle
- Classe 7
- EN 1935 - Masse de la porte testée
- Classe 7
- EN 1935 - Adapté pour portes coupe-feu/anti-fumée
- Classe 1
- EN 1935 - Sécurité - Protection des personnes
- Classe 1
- EN 1935 - Résistance à la corrosion (selon EN 1670)
- Classe 5
- EN 1935 - Protection - Résistance à l'effraction
- Classe 1
- EN 1935 - Classe de charnière
- Classe 14
- Clé de classification EN 1935
- 4 7 7 1 1 5 1 14
- Construction de la charnière
- 2 parties
- Réglabilité
- Non réglable
- Caractéristiques de sécurité
- Avec goupille intérieure anti-torsion
- Compatible
- Pour élément de fixation Variant VX
- Palier
- Palier axial-radial à glissement

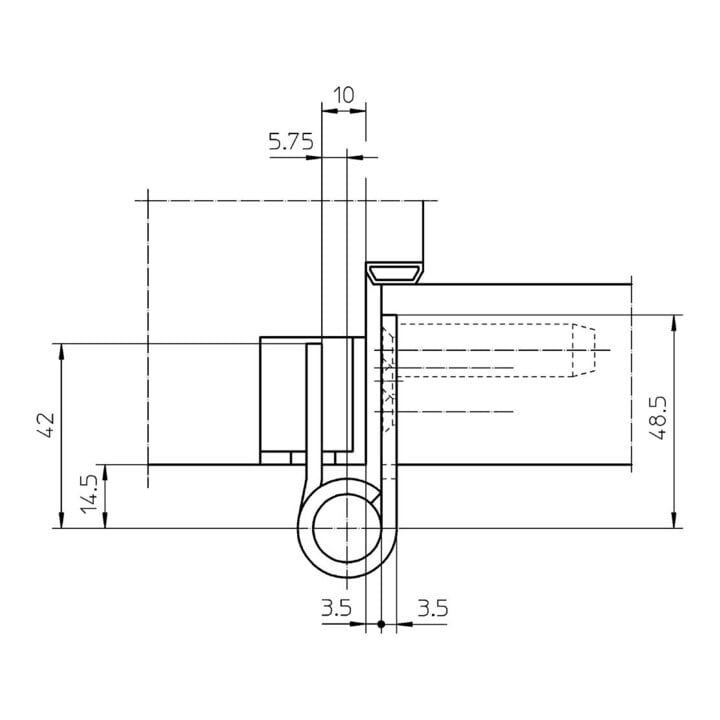

- Type de feuillure
- Affleurant
- Type de cadre
- Bloc-encadrement, cadre apparent, cadre de doublure, cadre en aluminium, cadre en acier
- Compatible avec
- VX 2511 3D, VX 2501 3D N, VX 2502 3D N, VX 7512 3D, VX 7521 3D, VX 7505 3D, VX 7501 3D, VX 2505 3D N, VX 7511 3D, VX 7502 3D
- Mode de fixation partie battant
- À visser
- Mode de fixation partie cadre
- À emboîter
- Capacité de charge
- 200 kg

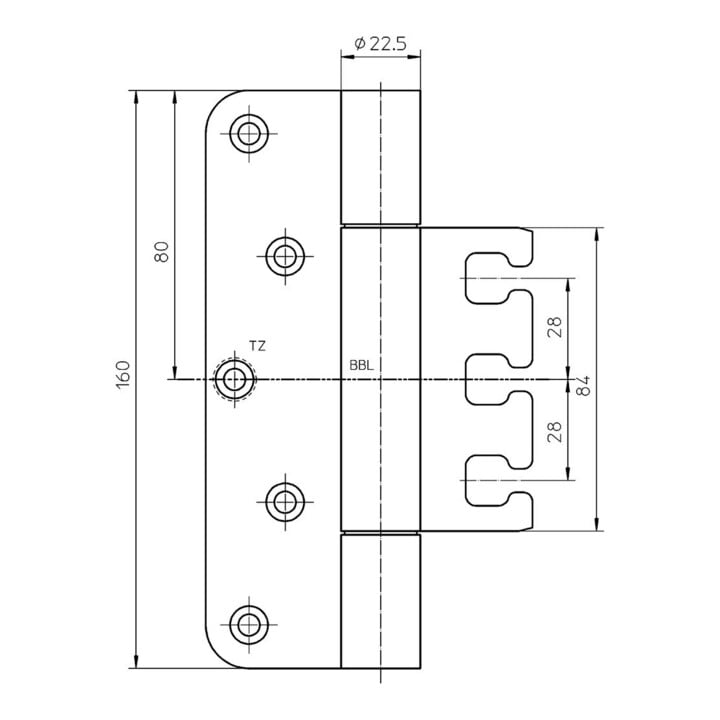

- Diamètre du rouleau de charnière
- 22,5 mm
- Longueur du rouleau de charnière
- 160 mm
- Largeur partie cadre
- 27,5 mm
- Hauteur partie cadre
- 84 mm
- Largeur partie battant
- 34 mm
- Hauteur partie battant
- 160 mm
- Épaisseur du matériau
- 3,5 mm
- Diamètre de la fraise
- 24 mm
- Diamètre de la bague de guidage
- 30 mm
- Diamètre de la goupille
- 10 mm
- Norme
- DIN EN 1935
- Homologation
- Protection contre la fumée, protection contre le feu
- Matériau de la porte
- Bois
- Contact fabricant
- Simonswerk GmbH Bosfelder Weg 5, 33378 Rheda-Wiedenbrück, DE [email protected], 05242/4130
- Code art.
- 92690610
- GTIN
- 4015471022266
Description du produit
Bande d'objet VX 7729/160
Caractéristiques
• Pour portes d’intérieur sans feuillure • Pour cadres en bois, acier et aluminium • Pour éléments de fixation VARIANT VX réglables en 3D • Goupille de fixation intérieure anti-rotation • Roulements à glissière axiaux-radiaux cachés et sans entretien • Version vantail : bois • Version feuillure : sans feuillure • Version cadre : cadre en aluminium, cadre de recouvrement, cadre bloc, cadre de doublure, cadre en acier • La valeur de charge se réfère à deux paumelles par vantail (1 x 2 m). Les valeurs de charge des paumelles combinées doivent également être prises en compte
Utilisation
• Porte d'objet
