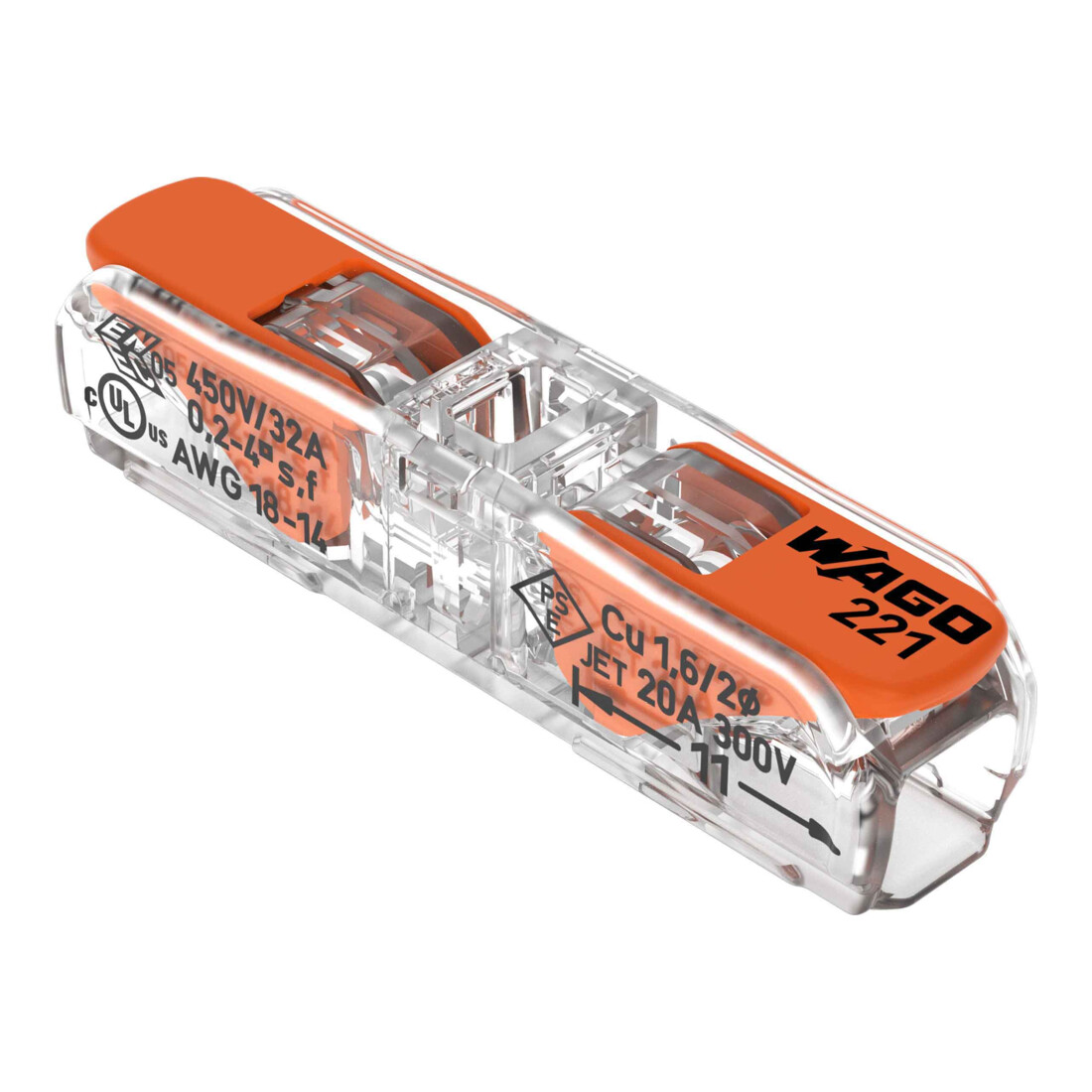

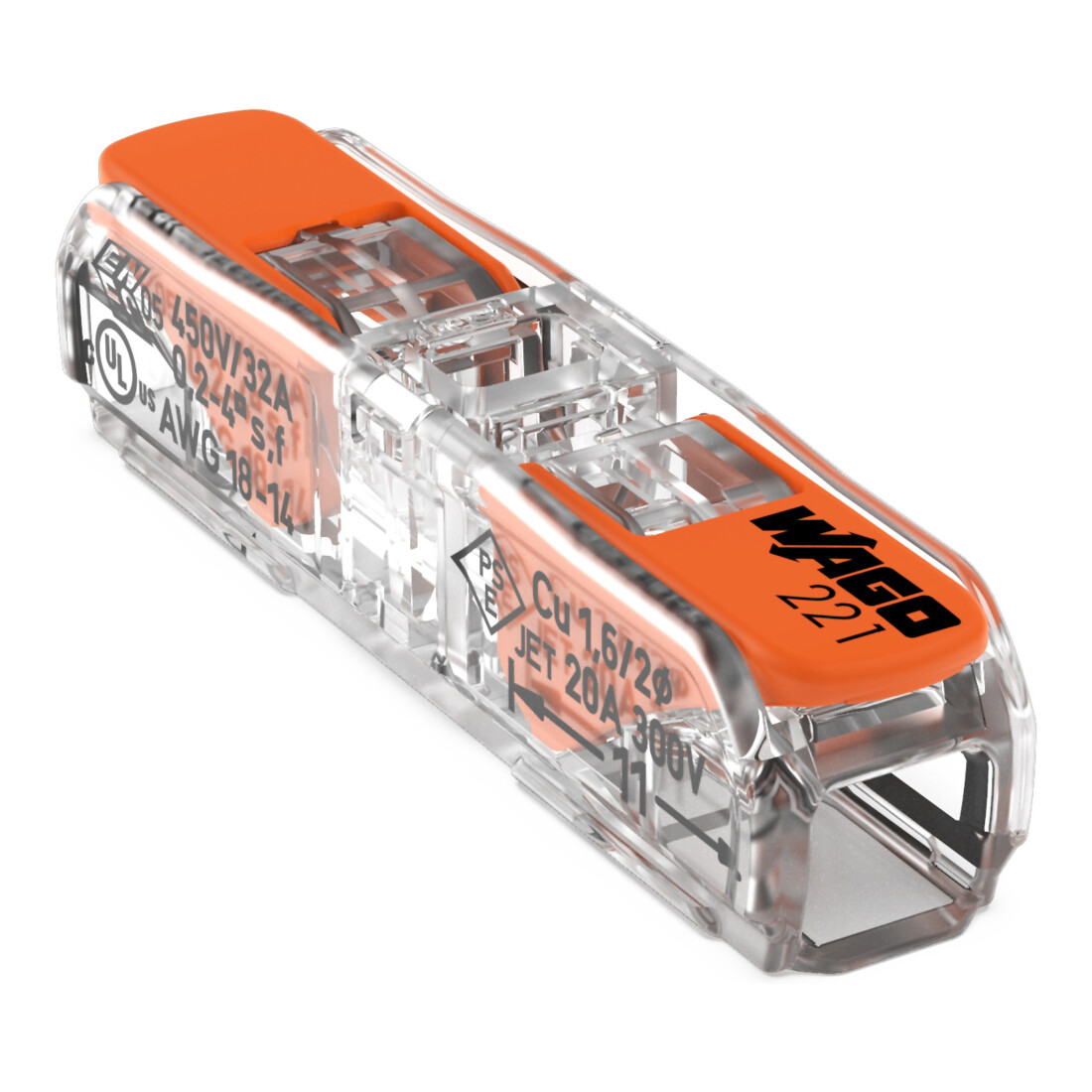

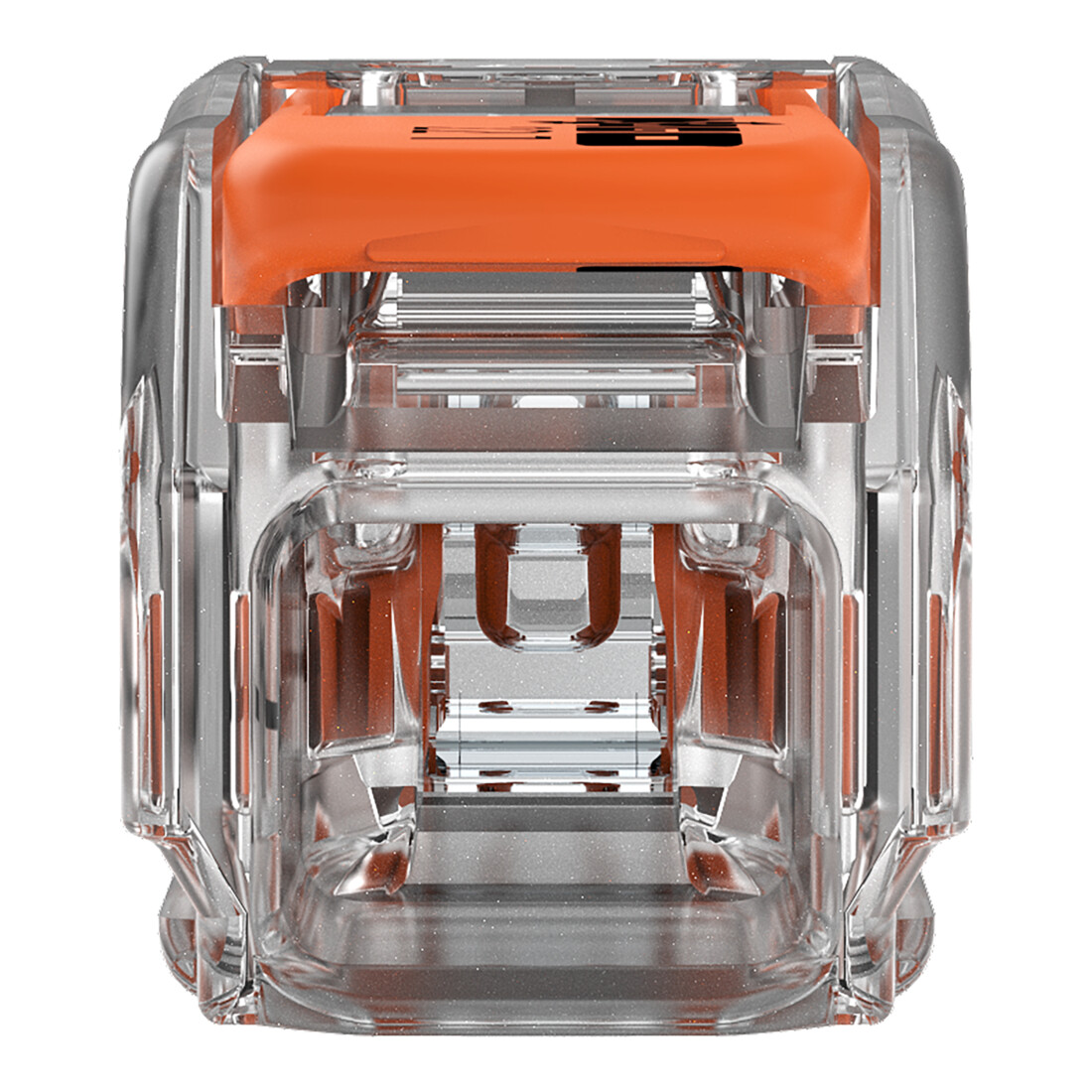

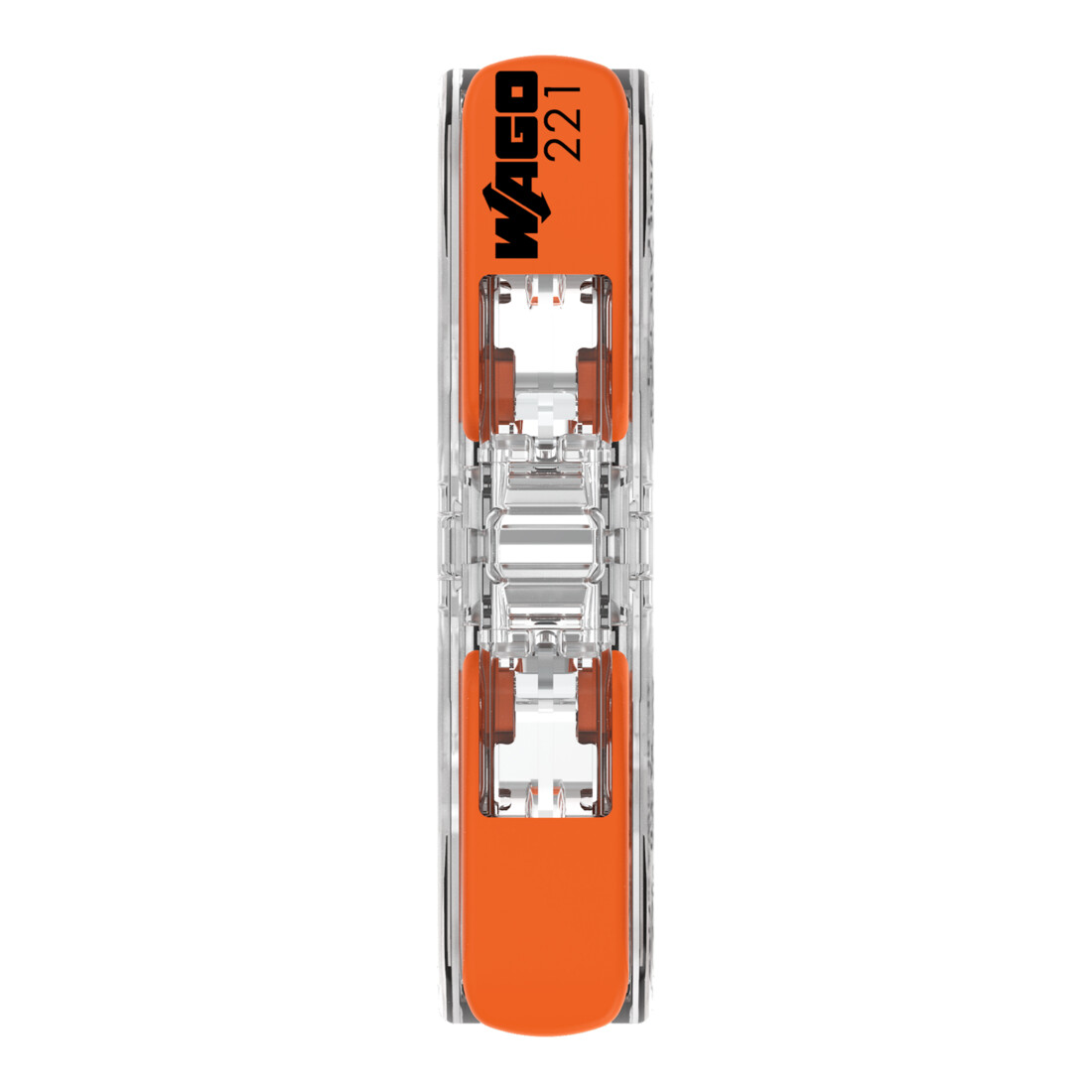

Le connecteur de passage avec leviers porte la référence 221-2411 et assure une installation électrique propre et ordonnée. De la câblage des interphones jusqu'au raccordement d'une cuisinière électrique : la connexion de différents types de conducteurs est rapidement et en toute sécurité assurée par la borne de connexion compacte de la série 221. Pour le connecteur de passage avec leviers, une longueur de dénudage d'environ 11 mm est nécessaire pour le raccordement des conducteurs. Le courant et la tension nominale sont des critères importants lors du choix d'une borne de connexion : ils indiquent les domaines d'application possibles. Pour ce produit, la tension nominale est de 450 V et le courant nominal de 32 A. Ce produit utilise la technologie CAGE CLAMP®. Le raccord universel CAGE CLAMP®, éprouvé et sans entretien, permet de connecter tous types de conducteurs avec un ressort à cage. Un prétraitement des conducteurs, par exemple le sertissage de manchons à cosse, n'est pas nécessaire. Les dimensions sont largeur × hauteur × profondeur (8,1 × 8,9 × 35,5) mm. Le connecteur de passage avec leviers convient, selon le type de conducteur, pour des sections de conducteurs de 0,2 mm² à 4 mm². La borne de connexion avec levier de la série 221 se distingue par son design innovant pour différentes sections de conducteurs. La borne WAGO avec levier est ainsi une marque distinctive dans la technique de connexion électrique. Les leviers plats, qui s’intègrent parfaitement dans le corps principal de la 221, semblent être moulés d’une seule pièce une fois fermés et peuvent être positionnés proprement dans chaque boîtier sans bords gênants. Grâce à la large conception des éléments de levier individuels, ceux-ci peuvent être actionnés sans outil pour un raccordement confortable des conducteurs. Le boîtier transparent met en valeur la technique robuste et permet un contrôle visuel immédiat du contact conforme aux normes pour les conducteurs rigides, multibrins et fins. L’aspect clavier des leviers représente une parfaite combinaison de la technique de connexion fonctionnelle et esthétique « Made by WAGO ».

Caractéristiques

• Pour tous types de conducteurs • Max. 4 mm² • 2 conducteurs • Couleur du boîtier transparente • Couleur du couvercle transparente • Température ambiante max. 85 °C (T85) • 4,00 mm² • Transparent
