Walther Werke Armoire de distribution 22 kVA WV0270R1
Walther Werke Armoire de distribution 22 kVA WV0270R1
- Exécution
- Armoire de distribution
- Tension nominale
- 230/400 V
- Courant nominal
- 32 A
- Puissance raccordée
- 22 kVA
- Nombre de prises CEE 16 A / 400 V / 5 pôles
- 2
- Nombre de prises CEE 32 A / 400 V / 5 pôles
- 1
- Nombre de prises SCHUKO
- 3
- Interrupteur principal
- Disjoncteur
- Courant nominal de l'interrupteur principal
- 32 A
- Nombre de pôles de l'interrupteur principal
- 3
- Nombre de disjoncteurs divisionnaires
- 5
- Nombre de disjoncteurs différentiels 30 mA
- 1
- Degré de protection (IP)
- IP44
- Matériau du boîtier
- Tôle d’acier
- Largeur
- 669 mm
- Hauteur
- 1062 mm
- Profondeur
- 360 mm
- Code art.
- 82835264
- GTIN
- 4015609061099

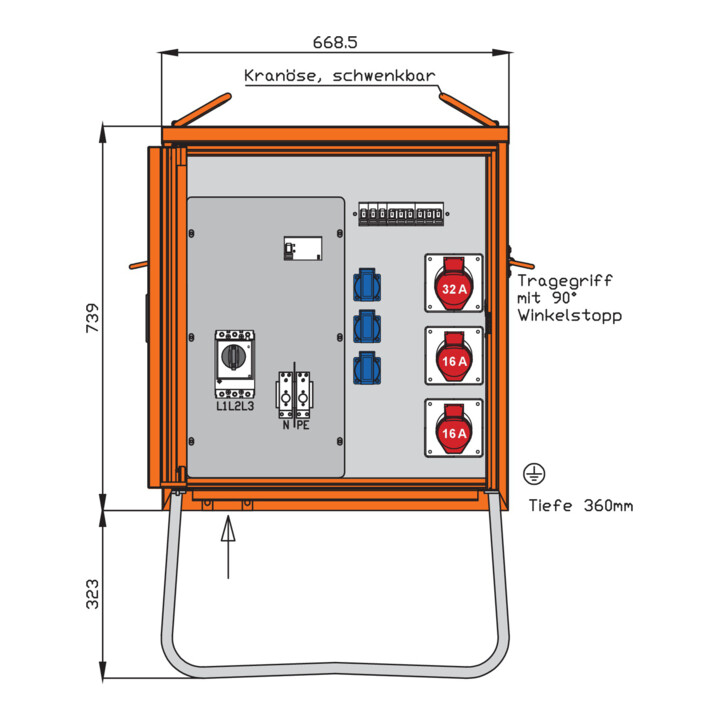

• Armoire de distribution Puissance raccordée : 22 kVA selon IEC61439-4 • Boîtier (H06) en tôle d'acier électrozinguée avec peinture plastique sans métaux lourds • Couleur : RAL 2004 - orange pur - avec porte simple, verrou à ressort pour cadenas et poignée encastrée • Avec œillets de levage et poignées latérales • Inclus châssis en acier galvanisé à chaud avec œillets pour piquets de terre • Équipements jusqu’au disjoncteur différentiel inclus, dans boîtier isolant • Degré de protection : IP 44 • Dimensions env. : 739 × 669 × 360 mm / H × I × P + hauteur du châssis env. : 323 mm • Raccordement : 1 disjoncteur de puissance 3P 32A avec déclencheur thermo-magnétique et bornes à cadre 10-50 mm² • Sortie / protection : 1 disjoncteur différentiel 4P 40A/30mA -B- • 1 prise CEE à encastrer 32A 5P 400V 6h sans protection préalable - directement après le disjoncteur différentiel - • 2 prises CEE à encastrer 16A 5P 400V 6h avec chacune 1 disjoncteur (MCB) 3P 16A -C- • 3 prises de courant à contact de protection 16A 2P 230V avec chacune 1 disjoncteur (MCB) 1P 16A -C-
