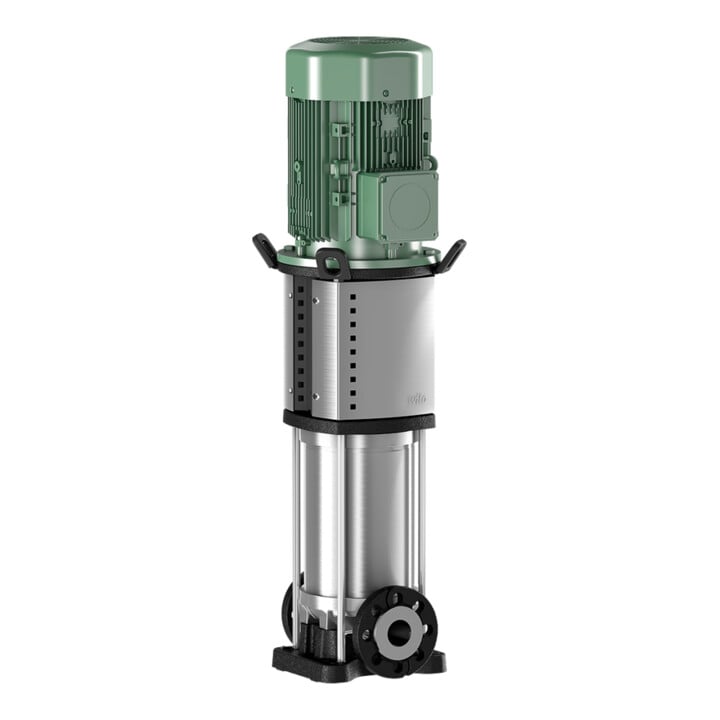

Wilo Pompe haute pression Helix V 1609, 7,5 kW, PN 16, G 2, cartouche étanche
Réf. fabricant4141176|Code art. :69979495
1/3
Wilo Pompe haute pression Helix V 1609, 7,5 kW, PN 16, G 2, cartouche étanche
Réf. fabricant4141176|Code art. :69979495
6.502,99 €TTC
Plus de 20 articles en stock
Délai de livraison: 3-4 semaines
Livraison standard
Gratuit
Livraison par transporteur au pas de porte
Données techniques
- Série
- Helix V
- Modèle
- 1609
- Puissance de sortie moteur (P2)
- 7,5 kg/mm
- Longueur d'installation
- 242 mm
- Hauteur de la pompe
- 159 mm
- Diamètre nominal connexion côté admission
- 2 pouces
- Diamètre nominal connexion côté refoulement
- 2 pouces
- Diamètre extérieur tuyau connexion côté admission
- 50 mm
- Diamètre extérieur tuyau connexion côté refoulement
- 50 mm
- Connexion côté admission
- Bride
- Connexion côté refoulement
- Bride
- Pression de service maximale
- 16
- Classe de pression bride côté admission
- PN 16
- Classe de pression bride côté refoulement
- PN 16
- Débit volumique (BEP)
- 18,25
- Débit volumique maximal
- 26
- Hauteur de refoulement au débit volumique (BEP)
- 863,68
- Hauteur de refoulement maximale
- 117,8 m
- Température du fluide (fonctionnement continu)
- -30 - 120
- Température ambiante
- -15 - 50
- Raccordement électrique
- Bornes de connexion
- Nombre de phases
- 3
- Tension nominale
- 400
- Courant nominal
- 13,7 A
- Fréquence
- 50 Hz
- Degré de protection (IP)
- IP55
- Vitesse de rotation
- 2905
- Matériau du corps de pompe
- Acier inoxydable
- Qualité du matériau du corps de pompe
- Acier inoxydable 304 (1.4301)
- Matériau de la roue/impulseur
- Acier inoxydable
- Qualité du matériau de la roue/impulseur
- Acier inoxydable 304 (1.4307)
- Matériau de la connexion
- Acier inoxydable
- Qualité du matériau de la connexion
- Acier inoxydable 304 (1.4301)
- Auto-amorçante
- Non
- Forme de bride
- Ovale
- Communication
- Sans
- Indice d'efficacité minimal (MEI)
- 0,5
- Classe d'isolation selon IEC
- F
- Poids
- 70 kg
- Liste positive UBA
- Oui
- Contact fabricant
- WILO SE Nortkirchenstraße 100, 44263 Dortmund, DE [email protected], +4992819740
- Code art.
- 69979495
- GTIN
- 4048482078809
Description du produit
Caractéristiques :
- Hydraulique 1.4307
- Corps de pompe 1.4301
- EPDM
- Aspiration normale
- Pompe centrifuge multistage haute pression à haut rendement en version verticale avec raccords en ligne
- Pour l'alimentation en eau et le renforcement de pression
- Systèmes industriels de circulation
- Eau de procédé
- Circuits d'eau de refroidissement
- Systèmes de lutte contre l'incendie
- Installations de lavage
- Irrigation
- Versions en acier inoxydable 1.44xx pour milieux agressifs
- Avec pompe centrifuge multistage haute pression Helix V
- Helix V 2-16 brides ovales avec vis et joints toriques correspondants (variante PN16) ou boulons et joints pour utilisation avec bride opposée (variante PN25 avec brides rondes)
- Helix V 22-52 boulons et joints pour utilisation avec bride opposée (PN16 et PN25 avec brides rondes)
- Manuel d'installation et d'utilisation
- Entonnoir intégré pour faciliter le remplissage de la pompe (seulement Helix V 2-16)
- Pour utilisation dans des systèmes (par ex. dans des installations de renforcement de pression), des types de pompe avec lanterne tournée de 90° par rapport au sens d'écoulement sont disponibles
- Dans ces versions, la protection de l'accouplement est alignée sur les orifices d'aspiration et de refoulement de la pompe
- Alimentation réseau 3x 400 V
- 50 Hz
- Optimisé pour le rendement
- Hydraulique soudée au laser 2D/3D
- Optimisé pour l'écoulement et le dégazage
- Roues et corps d'étage résistants à la corrosion
- Corps de pompe optimisé pour l'écoulement et le NPSH
- Conception avec protection d'accouplement
- Homologation pour eau potable pour toutes les pièces en contact avec le fluide (version EPDM)
