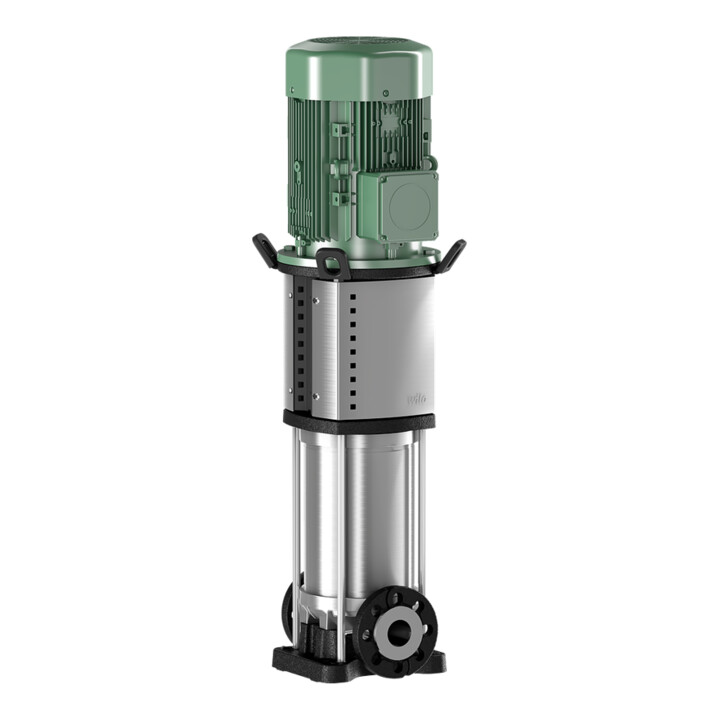

Wilo Pompe haute pression Helix V 420, 3 kW, PN 16, G 1, cartouche étanche
Wilo Pompe haute pression Helix V 420, 3 kW, PN 16, G 1, cartouche étanche
Délai de livraison: 3-4 semaines
Livraison standard
Livraison par transporteur au pas de porte
- Série
- Helix V
- Modèle
- 420
- Puissance de sortie moteur (P2)
- 3 kg/mm
- Longueur d'installation
- 202 mm
- Hauteur de la pompe
- 128 mm
- Diamètre nominal de raccord côté admission
- 1 pouce
- Diamètre nominal de raccord côté refoulement
- 1 pouce
- Diamètre extérieur du tuyau côté admission
- 25 mm
- Diamètre extérieur du tuyau côté refoulement
- 25 mm
- Raccord côté admission
- Filetage intérieur cylindrique (BSPP)
- Raccord côté refoulement
- Filetage intérieur cylindrique (BSPP)
- Pression de service maximale
- 16
- Classe de pression du raccord à bride côté admission
- PN 16
- Classe de pression du raccord à bride côté refoulement
- PN 16
- Débit volumique (BEP)
- 3,82
- Débit volumique maximal
- 6,5
- Hauteur de refoulement au débit volumique (BEP)
- 1240,55
- Hauteur de refoulement maximale
- 159,1 m
- Température du fluide (fonctionnement continu)
- -30 - 120
- Température ambiante
- -15 - 50
- Raccordement électrique
- Bornier de connexion
- Nombre de phases
- 3
- Tension nominale
- 230 - 400
- Courant nominal
- 5,5 A
- Fréquence
- 50 Hz
- Degré de protection (IP)
- IP55
- Vitesse de rotation
- 2900
- Matériau du corps de pompe
- Acier inoxydable
- Qualité du matériau du corps de pompe
- Acier inoxydable 304 (1.4301)
- Matériau de la roue ventilatrice/impulseur
- Acier inoxydable
- Qualité du matériau de la roue ventilatrice/impulseur
- Acier inoxydable 304 (1.4307)
- Matériau du raccord
- Acier inoxydable
- Qualité du matériau du raccord
- Acier inoxydable 304 (1.4301)
- Auto-amorçante
- Non
- Forme de la bride
- Ovale
- Communication
- Sans
- Indice d'efficacité minimal (MEI)
- 0,7
- Classe d'isolation selon IEC
- F
- Poids
- 57 kg
- Liste positive UBA
- Oui
- Contact fabricant
- WILO SE Nortkirchenstraße 100, 44263 Dortmund, DE [email protected], +4992819740
- Code art.
- 86101597
- GTIN
- 4048482200286
• Hydraulique 1.4307 • Corps de pompe 1.4301 • EPDM • Aspiration normale • Pompe centrifuge multicellulaire haute pression à haut rendement en version verticale avec raccords en ligne • Pour l'alimentation en eau et le surpresseur • Systèmes industriels de recirculation • Eau de procédé • Circuits d'eau de refroidissement • Systèmes de lutte contre l'incendie • Stations de lavage • Irrigation • Versions en acier inoxydable 1.44xx pour médias agressifs • Avec pompe centrifuge multicellulaire haute pression Helix V • Helix V 2-16 brides ovales avec vis correspondantes et joints toriques (variante PN16) ou boulons et joints pour utilisation avec brides opposées (variante PN25 avec brides rondes) • Helix V 22-52 boulons et joints pour utilisation avec brides opposées (PN16 et PN25 avec brides rondes) • Manuel d'installation et d'utilisation • Entonnoir intégré pour faciliter le remplissage de la pompe (uniquement Helix V 2-16) • Pour utilisation dans des systèmes (par ex. dans des installations de surpression), des types de pompe avec lanterne pivotée de 90° par rapport à la direction d'écoulement sont disponibles • Dans ces versions, la protection de l'accouplement est alignée avec les raccords d'aspiration et de refoulement de la pompe • Alimentation réseau 3x 400 V • 50 Hz • Rendement optimisé • Hydraulique 2D/3D soudée au laser • Optimisée pour l'écoulement et le dégazage • Roues mobiles et guides résistants à la corrosion ainsi que corps d'étage • Corps de pompe optimisé pour l'écoulement et le NPSH • Construction avec protection d'accouplement • Agrément pour eau potable pour toutes les pièces en contact avec le fluide (version EPDM)
