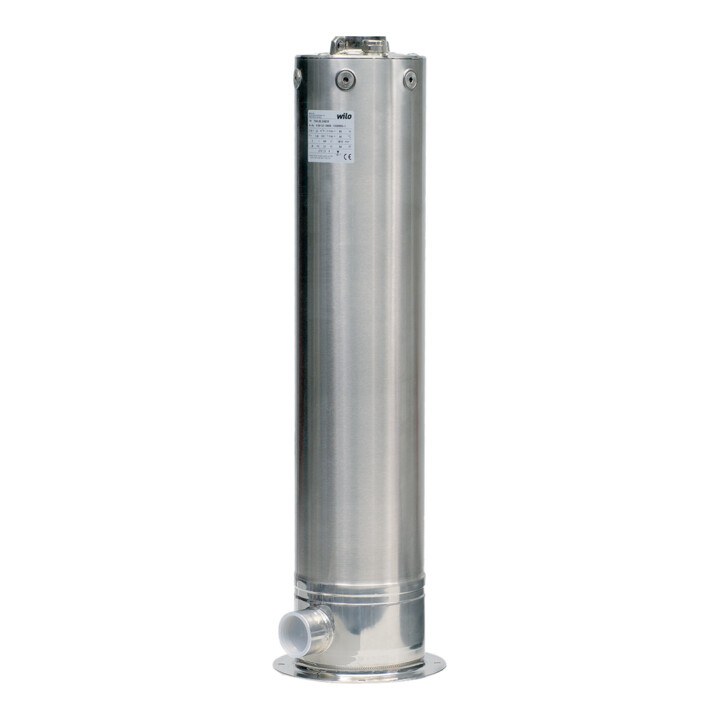

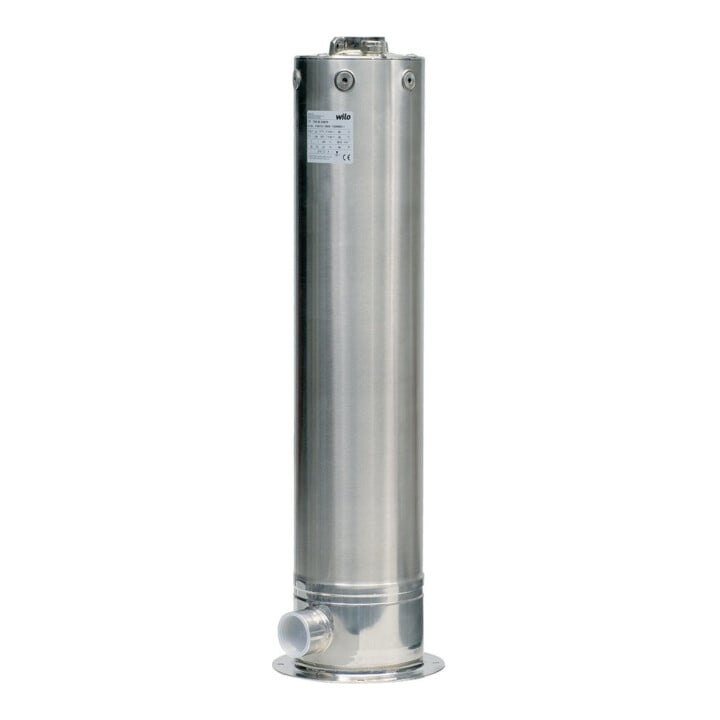

| Dimension 1 | TWI 5-SE505 FS, 0,9 kW |
| Série | Sub |
| Modèle | 505 FS |
| Puissance de sortie du moteur (P2) | 0,9 kg/mm |
| Hauteur maximale de refoulement | 56,48 m |
| Raccordement | Filetage intérieur gaz cylindrique (BSPP) |
| Débit volumique (BEP) | 5,316 |
| Débit volumique nominal | 5,316 m³/h |
| Diamètre intérieur nominal | 1 1/4 pouce |
| Diamètre nominal | 1 1/4 pouce |
| Débit volumique maximal | 9,29 |
| Hauteur de refoulement au débit volumique (BEP) | 369,91 |
| Raccord côté pression | Rp 11/4 |
| Hauteur de refoulement au débit volumique nominal | 369,91 kPa |
| Puissance absorbée par le moteur (P1) | 1,4 kg/mm |
| Pression de service maximale | 10 bar |
| Courant nominal | 6,5 A |
| Puissance absorbée P1 | 1,4 W |
| Pression de service maximale admissible | 10 bar |
| Puissance nominale moteur P2 | 0,9 W |
| Nombre de phases | 1 |
| Tension nominale | 230 |
| Fréquence | 50 Hz |
| Température minimale du fluide | 5 °C |
| Température minimale du fluide (fonctionnement continu) | 5 °C |
| Température maximale du fluide | 40 °C |
| Degré de protection (IP) | IP68 |
| Tension de raccordement | 1 x 230 V |
| Température maximale du fluide (fonctionnement continu) | 40 °C |
| Tension | 230 V |
| Raccordement électrique | Câble de raccordement avec fiche |
| Longueur du câble | 20 m |
| Phase | 1 |
| Profondeur d’immersion | 17 m |
| Raccord côté sortie | Filetage intérieur conique BSPT-Rc (ISO 7-1 / EN 10226-1) |
| Température ambiante min. | 5 °C |
| Température ambiante minimale | 5 °C |
| Diamètre nominal raccord côté sortie | 1 1/4 pouce |
| Température ambiante max. | 40 |
| Température ambiante maximale | 40 °C |
| Diamètre extérieur du tube raccord côté sortie | 32 mm |
| Matériau du corps de la pompe | Acier inoxydable |
| Qualité du matériau du corps de la pompe | Acier inoxydable 304 (1.4301) |
| Tolérance de tension admissible | ±10 % |
| Matériau de la roue ventilateur/impulseur | Acier inoxydable |
| Qualité du matériau de la roue ventilateur/impulseur | Acier inoxydable 304 (1.4301) |
| Vitesse de rotation | 2810 |
| Matériau du boîtier | Acier inoxydable |
| Matériau de la roue ventilateur/roue de pompe | Acier inoxydable |
| Qualité du matériau | Acier inoxydable 304 (1.4301) |
| Classe d’isolation selon IEC | F |
| Température du fluide (fonctionnement continu) | 5 - 40 |
| Liste positive UBA | Oui |
