Arrache rotule : l'outil essentiel pour la mécanique de précision
L'arrache rotule est un outil indispensable dans tout atelier de mécanique automobile, poids lourd ou agricole. Conçu pour séparer les joints à rotule des bras de suspension, des biellettes de direction ou des barres stabilisatrices, il permet une extraction nette et sans endommager les pièces environnantes. Que vous soyez confronté à une rotule grippée par la corrosion ou simplement en train d'effectuer un entretien de routine, l'utilisation d'un outil adapté garantit un travail efficace, sécurisé et professionnel. L'intégrité du soufflet en caoutchouc et des filetages est ainsi préservée, évitant des remplacements coûteux.
Choisir le bon arrache rotule est crucial pour la performance et la sécurité de vos interventions. La diversité des modèles, des plus simples aux plus sophistiqués, répond à des besoins spécifiques en termes de force d'extraction, de type de véhicule et de fréquence d'utilisation. Chez Contorion, nous vous proposons une sélection rigoureuse d'outils conçus pour les professionnels exigeants, assurant robustesse et fiabilité pour toutes vos opérations de maintenance sur les trains roulants.
Les différents types d'arrache rotule : à vis, à griffe et hydraulique
Le choix de votre outil dépendra principalement de la nature de vos interventions. Chaque type d'arrache rotule possède des caractéristiques propres adaptées à des situations spécifiques.

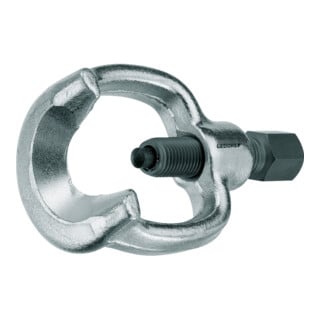

- L'arrache rotule à vis : C'est le modèle le plus courant et polyvalent. Il fonctionne par l'application d'une pression progressive via une vis de force. Idéal pour la majorité des véhicules légers et utilitaires, il offre un excellent contrôle. Des modèles comme l'extracteur à rotule Facom ou l'extracteur d'articulation à rotule Gedore sont des références pour leur fiabilité.
- L'arrache rotule à fourche (ou à frapper) : Plus basique, il se compose d'une fourche que l'on insère entre les pièces et que l'on frappe avec un marteau. Bien qu'efficace sur les rotules très corrodées, cette méthode est plus brutale et risque d'endommager le soufflet de protection. Des kits comme le KS Tools Jeu d'extracteurs pour rotule avec fourches de rechange proposent plusieurs tailles pour s'adapter à différents diamètres.
- L'arrache rotule hydraulique : Destiné aux applications intensives et aux poids lourds, ce type d'outil démultiplie la force d'extraction grâce à un vérin hydraulique. Il permet de déloger les rotules les plus récalcitrantes sans effort physique intense. Le KS Tools Jeu d'extracteurs de vis de blocage avec vis hydraulique est un excellent exemple de la puissance offerte par cette technologie.
Quels critères techniques vérifier avant l'achat ?
Pour sélectionner l'arrache rotule parfaitement adapté à votre flotte de véhicules ou à votre activité, plusieurs paramètres techniques doivent être examinés avec attention. Un mauvais choix peut entraîner une perte de temps, voire endommager les pièces sur lesquelles vous travaillez.
La capacité d'ouverture de la mâchoire est le premier critère. Elle doit correspondre aux diamètres des rotules que vous manipulez le plus souvent. Des modèles comme l'extracteur universel de rotules 1790-7 HAZET offrent une grande plage d'utilisation, tandis que des outils spécifiques, tel que l'extracteur de rotules de biellettes de direction BGS pour Mercedes-Benz Actros et MAN 414, sont conçus pour des applications dédiées. La profondeur de la gorge est également importante pour s'assurer que l'outil puisse se positionner correctement. Enfin, la robustesse des matériaux (acier forgé, chrome vanadium) garantit la longévité de votre investissement face aux fortes contraintes mécaniques.
Comment extraire une rotule grippée en toute sécurité ?
L'extraction d'une rotule de direction ou de suspension grippée est une opération délicate qui exige méthode et précautions. Avant toute chose, assurez-vous de porter des équipements de protection individuelle (gants, lunettes de sécurité). Commencez par nettoyer la zone et appliquez généreusement du dégrippant sur le cône de la rotule. Laissez agir le produit plusieurs minutes.
Positionnez ensuite l'arrache rotule de manière stable, en veillant à ce que la vis de pression soit parfaitement alignée avec l'axe du filetage de la rotule. Serrez progressivement la vis à l'aide d'une clé ou d'un cliquet. La pression va augmenter jusqu'à ce que la rotule se déloge de son logement conique, souvent avec un claquement sec. N'utilisez jamais de rallonge excessive qui pourrait endommager la vis de l'outil. Pour les cas extrêmes, un outil comme le KS Tools Vibro-Impact Cloche d'extraction à rotule universelle peut, par ses vibrations, faciliter le décollement sans appliquer une force de serrage excessive.
| Produit | Type d'extracteur | Capacité d'ouverture | Usage recommandé |
|---|---|---|---|
| Facom Extracteur à rotule | À vis, universel | 18 - 22 mm | Véhicules légers et utilitaires, usage régulier |
| Extracteur universel de rotules 1790-7 HAZET | À vis, très grande ouverture | Jusqu'à 40 mm | Véhicules utilitaires, SUV, 4x4 et petits camions |
| KS Tools Jeu d'extracteurs pour rotule avec fourches de rechange, 7 pcs. | À fourche (à frapper) | Plusieurs tailles (kit) | Rotules très grippées, usage occasionnel (risque pour le soufflet) |
| Extracteur de rotules de biellettes de direction BGS pour Mercedes-Benz Actros et MAN 414 | À vis, spécifique | Adapté aux modèles cibles | Maintenance poids lourds (marques spécifiées) |
Foire aux questions (FAQ)
Quelle est la différence entre un arrache rotule et un séparateur de rotule ?
Les deux termes désignent généralement le même outil. Cependant, 'séparateur' peut parfois faire référence spécifiquement aux modèles à fourche, qui séparent les pièces par un effet de coin, tandis que 'arrache' ou 'extracteur' est plus souvent utilisé pour les modèles à vis qui exercent une traction ou une poussée contrôlée pour extraire la tige conique de son logement.
Peut-on utiliser une clé à chocs avec un arrache rotule à vis ?
Il est fortement déconseillé d'utiliser une clé à chocs sur un arrache rotule standard. Les impacts rapides et violents peuvent endommager le filetage de la vis de force ou même provoquer la rupture de l'outil. Privilégiez un serrage manuel et progressif avec une clé ou un cliquet pour un meilleur contrôle et une sécurité accrue.
Comment entretenir son outillage d'extraction ?
Pour garantir la longévité de votre arrache rotule, nettoyez-le après chaque utilisation pour enlever la graisse et les saletés. Appliquez régulièrement une fine couche de graisse sur le filetage de la vis de force pour réduire la friction et prévenir l'usure. Inspectez l'outil avant chaque usage pour détecter d'éventuelles fissures ou déformations et rangez-le dans un endroit sec.
Que faire si la rotule tourne avec l'écrou lors du démontage ?
Si la tige de la rotule tourne lorsque vous essayez de dévisser l'écrou, vous pouvez utiliser une clé Allen ou Torx pour la maintenir en place si elle dispose d'une empreinte à son extrémité. Une autre technique consiste à exercer une pression sous la rotule avec un levier ou un cric pour la bloquer dans son logement conique pendant que vous dévissez l'écrou.
