Tuyaux haute pression : maîtriser le débit, la tenue et la sécurité sur chantier
Dans un atelier ou sur chantier, les tuyaux industriels et techniques ne sont pas de simples accessoires : ils conditionnent le débit, la perte de charge, la propreté de l’air et la sécurité des opérateurs. Un tuyau inadapté se traduit vite par des raccords qui fuient, un équipement qui force ou un flexible qui se délamine au mauvais moment.
Sur Contorion, vous trouverez des tuyaux industriel pour l’air comprimé, l’eau, l’aspiration-refoulement, ainsi que des consommables associés (étanchéité PTFE, isolation, lubrification alimentaire). L’objectif : choisir le bon tuyau technique selon fluide, pression, température, rayon de courbure et compatibilité des raccords.
Dimensionnement : pression de service, diamètre intérieur et pertes de charge
Pour un réseau fiable, partez toujours de la pression de service réelle (et non du pic compresseur) et gardez une marge via la pression d’éclatement. En air comprimé, un diamètre intérieur trop faible augmente la perte de charge : l’outil manque de couple, le compresseur tourne plus, et la condensation se déplace dans le flexible. Pour l’eau, le diamètre intérieur pilote le débit utile et la vitesse d’écoulement, donc les coups de bélier.
- Air : privilégiez un flexible dédié, antistatique si nécessaire, avec rayon de courbure compatible en poste mobile.
- Eau : choisissez un tuyau renforcé (tricot textile ou spirale) pour limiter l’allongement et les pliures.
- Aspiration-refoulement : vérifiez la résistance à la dépression (écrasement) en plus de la pression.
Matériaux et compatibilités : PVC, NBR, multiusage et contraintes chimiques
Le choix du polymère détermine la tenue aux huiles, aux détergents, à l’abrasion et à la température. Un PVC transparent facilite le contrôle visuel du fluide et des dépôts, mais il peut durcir au froid et n’aime pas certains hydrocarbures. Un NBR (caoutchouc nitrile) est plus à l’aise face aux huiles, aux graisses et au nettoyage industriel. Les tuyaux multiusage servent en atelier pour des fluides compatibles, à condition de respecter les limites de pression et de température du fabricant.
- Nettoyage : recherchez une bonne résistance aux agents alcalins/acides et une enveloppe anti-abrasion.
- Agroalimentaire : lubrification et montage doivent rester compatibles (graisse certifiée NSF H1 en zone sensible).
- Étanchéité : les bandes PTFE (références DIN) sécurisent les assemblages filetés et réduisent le grippage.
Mise en œuvre : raccords, étanchéité, isolation et protection du chantier
Un tuyau industriel performant dépend surtout de sa mise en œuvre. Adaptez le type de raccord (embout cannelé, sertissage, raccord rapide) à la pression et à l’impulsion. Évitez les colliers sous-dimensionnés : ils cisaillent la paroi ou glissent sous vibration. Pour les zones froides ou l’eau chaude, l’isolation limite la condensation et protège les mains. Sur chantier, la protection des zones de passage réduit les écrasements et les microfissures.
- Coupez droit, ébavurez et nettoyez avant montage : un copeau suffit à créer une fuite.
- Respectez le rayon de courbure : un pli permanent fatigue la tresse et déclenche des suintements.
- Protégez et séparez les réseaux : film de construction pour couvrir, baliser et éviter les contaminations.
| Produit (référence exacte) | Usage typique | Dimensions | Point technique à vérifier |
|---|---|---|---|
| Tuyau d'air comprimé Aerotec KFZ PRO 10 mètres x 13 mm de diamètre intérieur | Alimentation d’outils pneumatiques, atelier mobile | L. 10 m ; D. int. 13 mm | Compatibilité raccords rapides, rayon de courbure, tenue à l’abrasion |
| Tuyau d'aspiration et de refoulement APDatec 10 ID 50 mm 3,4 mm L.50 m Rl. | Transfert de fluides, aspiration-refoulement | ID 50 mm ; ép. 3,4 mm ; L. 50 m | Résistance à la dépression (écrasement) et tenue mécanique en refoulement |

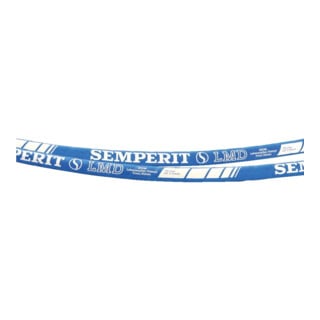

| SEMPERFLEX Tuyau de nettoyage LMD NBR 19 mm x 6 mm | Nettoyage industriel, eau + détergents compatibles | 19 mm x 6 mm | Tenue chimique NBR, résistance abrasion, température de service |

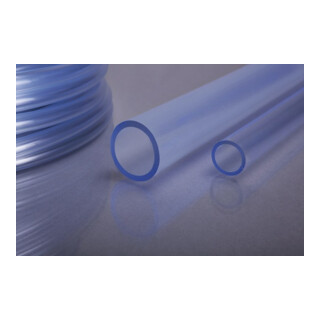

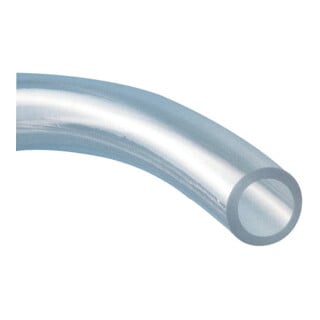

| PVC Tuyau APDatec 840 transparent 6,0x2,0mm 100m | Transfert, visualisation du fluide, petits réseaux | 6,0 x 2,0 mm ; 100 m | Rigidification au froid, compatibilité avec huiles/hydrocarbures |
| Bande d'étanchéité plate PTFE, DIN 4360, 2,0 mm H 5 mm, bobine 25 m | Étanchéité sur assemblages filetés, maintenance | 2,0 mm ; H 5 mm ; 25 m | Adaptation au filetage et au serrage, propreté des portées |
Questions fréquentes (FAQ)
Comment choisir un tuyau technique pour l’air comprimé sans perdre de débit ?
Basez-vous sur le débit consommé par l’outil et limitez les chutes de pression en augmentant le diamètre intérieur et en réduisant les longueurs inutiles. Vérifiez aussi l’état des raccords rapides et des filtres : un étranglement vaut autant qu’un tuyau trop fin. Respectez le rayon de courbure pour éviter les pincements.
Quelle différence entre un tuyau industriel en PVC transparent et un tuyau NBR pour le nettoyage ?
Le PVC transparent est pratique pour contrôler visuellement l’encrassement et le passage du fluide, mais il peut durcir au froid et être moins tolérant à certains produits. Le NBR est généralement plus robuste face aux huiles et détergents, et résiste mieux à l’abrasion en milieu de lavage. Choisissez selon chimie et température.
Pourquoi un tuyau d’aspiration-refoulement s’écrase parfois en aspiration ?
En aspiration, la contrainte principale est la dépression : si la structure n’est pas assez renforcée (spirale, paroi adaptée), le tuyau se pince et s’écrase, ce qui réduit le débit et fatigue la matière. Vérifiez la tenue au vide, le diamètre, et évitez les coudes serrés. Sur pompe, une entrée sous-dimensionnée aggrave le phénomène.
Comment sécuriser l’étanchéité des raccords sur un réseau d’eau ou d’air ?
Travaillez sur des filetages propres, sans copeaux, et appliquez une bande PTFE adaptée au profil du filetage et au serrage. Un excès de matière peut empêcher l’appui correct et générer des fuites. Sur embouts cannelés, utilisez un collier de qualité et un serrage progressif. Contrôlez après mise en pression et reserrez si nécessaire.
Quels accessoires améliorent la durabilité d’un tuyau industriel sur chantier ?
L’isolation limite condensation et pertes thermiques, surtout en zones froides ou sur circuits d’eau chaude. Un film de protection de chantier réduit les agressions mécaniques et la contamination par poussières. Pour les zones à exigence sanitaire, utilisez une graisse alimentaire certifiée NSF H1 sur les pièces compatibles. Enfin, stockez les tuyaux à plat, sans torsion, et à l’abri des UV.
