Caractéristiques :
- Angle de pointe 60°, circonférence d’entraînement -⌀ 8−80 mm.Un jeu de ressorts à disques précontraints, à réglage axial, compense les différentes profondeurs de centre.Parfait en combinaison avec nos pointes tournantes 321720, 321750 ou 321770
- Les entraîneurs frontaux sont des outils de serrage en fabrication mécanique
- Ils servent à transmettre le couple de la broche de la machine à la pièce
- Dans les machines d’usinage, les arbres sont serrés entre les pointes à l’aide des entraîneurs frontaux (également appelés pointes d’entraînement)
- Le profil extérieur complet de la pièce peut être usiné en une seule opération
- La fixation via les centres de pièces permet d’atteindre des exigences de concentricité élevées

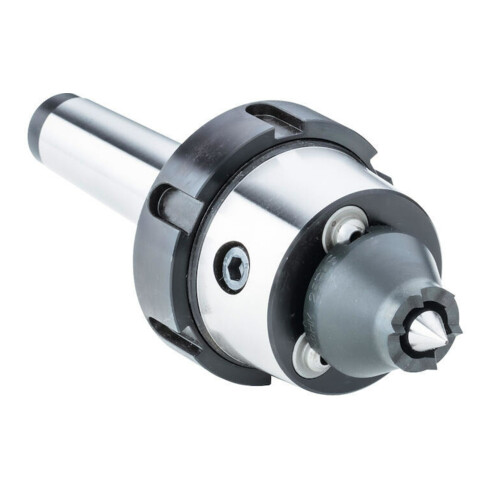

- Le CoAE est un entraîneur frontal constant, qui est serré manuellement dans un tour
- Il est essentiellement utilisé pour le tournage par enlèvement de copeaux sur toute la longueur
- Les pièces sont serrées à l’avant
- Un fraisage peut également être effectué au même serrage
- Il se caractérise par une force de serrage constante, même en cas de faces frontales irrégulières ou d’écarts plus importants d’orthogonalité
- Le porte-outils est radial, sans jeu
- Grâce à la structure modulaire, il permet d’utiliser différentes pointes et différents disques d’entraînement avec un seul entraîneur frontal pour usiner différentes géométries
- Le CoAE remplace les entraîneurs frontaux Röhm CoA
- Convient aux machines d’usinage à serrage manuel
Contenu de la Livraison :

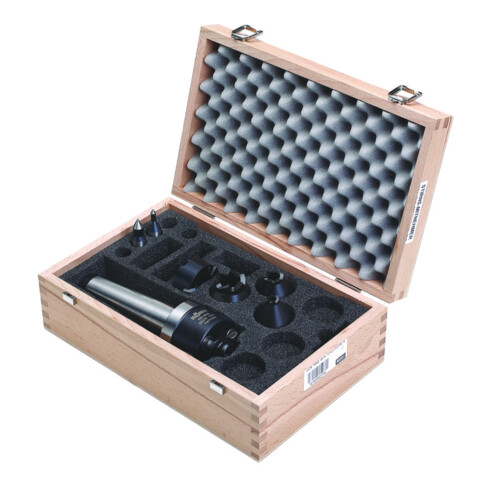

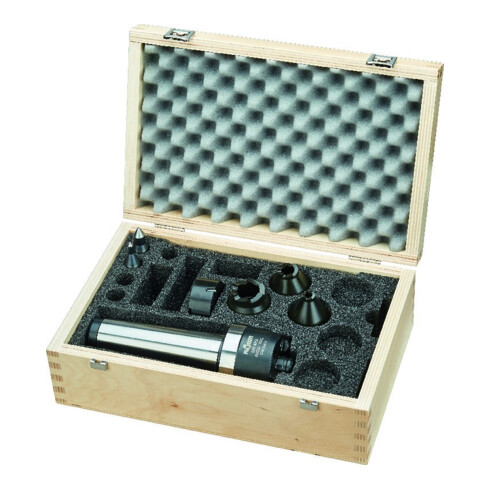

- 1× corps de base 327521 (pour rotation gauche et droite).1× pointe de centrage 327661 Réf6, pour disque d’entraînement Réf13 − 24.1× pointe de centrage 327661 Réf12, pour disque d’entraînement Réf21 − 40.4× disques d’entraînement pour capacité ⌀ 13 - 100 mm 327601, 327611, 327641 et 327651.Dans un coffret en bois comprenant un emplacement pour 6 autres disques d’entraînement et 3 pointes de centrage.
Application :
Pour mise en place dans le cône de la broche du tour.
EAN / GTIN : 4019208502618
