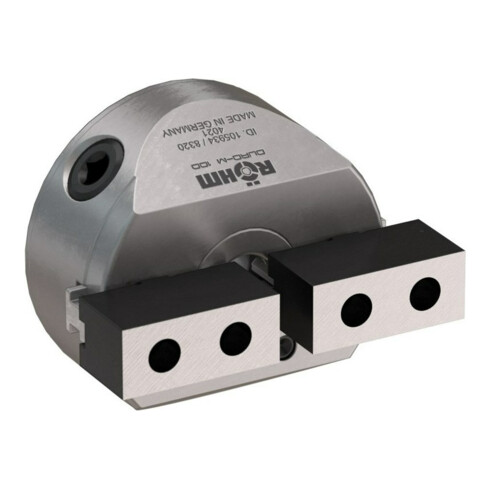

RÖHM Mandrin à pince DURO-M 125/2 DIN 63

Brève description : Le DURO-M est un mandrin à commande manuelle avec spirale plate et passage central. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage concentrique par spirale plate ; spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés pour un fonctionnement concentrique dans le mandrin ; jeu nul déterminé en usine garantissant une précision optimale ; la vitesse maximale admissible est définie de manière à ce qu’à la force de serrage maximale et avec les mors de serrage les plus lourds, un tiers de la force de serrage reste en réserve. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent. ; Force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces radiales exercées par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, lubrifiés avec la graisse Röhm F80. ; Contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’application : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables tournantes et dispositifs de division. Principalement utilisés en production unitaire ou en petites séries ainsi qu’en atelier de réparation. ; Serrage de pièces à symétrie de révolution pour l’usinage sur tour et fraiseuse. --- Avantages : Grande précision de concentricité jusqu’à 0,02 mm ; mors brunis de série ; contour minimal gênant ; transmission de force élevée ; rebord anti-goutte pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø125 est un mandrin 2 mors à commande manuelle avec spirale plate et passage central Ø32, mors de base et mors d’appoint non gradués, prise cylindrique (DIN 6350, forme A), ZA 95. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées.

EAN / GTIN : 4019208527406
