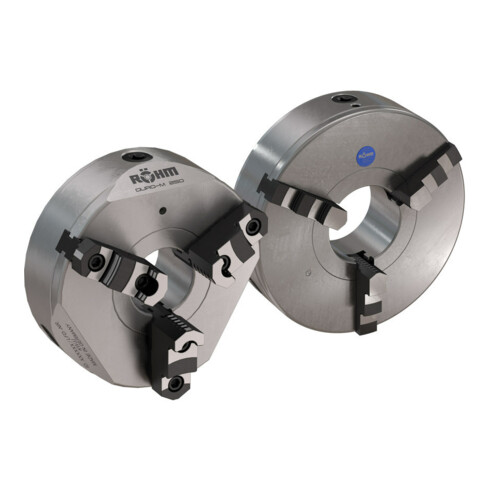

RÖHM Mandrin à rotation DURO-M U 160/3 DIN Remplacement pour ID.100725

Description courte : Le DURO-M est un mandrin à trois mors actionné manuellement avec spirale plate et passage central. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centré par spirale plate ; spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés sur le mandrin pour un fonctionnement concentrique ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est fixée de manière à ce qu’à la force de serrage maximale et avec l’utilisation des mors les plus lourds correspondants, un tiers de la force de serrage reste disponible comme force de serrage résiduelle. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent. ; Force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, lubrifiés avec de la graisse Röhm F80. ; Contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’utilisation : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables tournantes et dispositifs de division. Principalement en production unitaire ou en petites séries, ou en atelier de réparation. ; Serrage de pièces à symétrie de révolution pour l’usinage par tournage et fraisage. --- Avantages : grande précision de concentricité jusqu’à 0,02 ; mors généralement brunis ; contour minimal gênant ; forte transmission de force ; bord goutte d’eau pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø160 est un mandrin à trois mors actionné manuellement avec spirale plate et passage central Ø42, mors de base et mors d’appoint, montage cylindrique (DIN 6350, forme A), ZA 125. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées.

EAN / GTIN : 4019208526904
