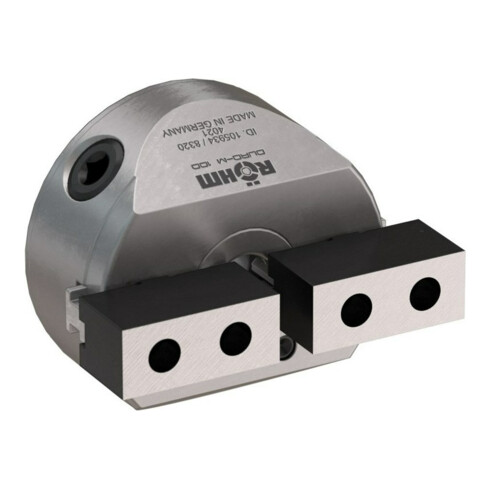

RÖHM Mandrin à serrage DURO-M 100/2 DIN 63

Description courte : Le DURO-M est un mandrin à commande manuelle avec spirale plate et passage traversant. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centrique par spirale plate ; spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors ajustés dans le mandrin pour un fonctionnement sans jeu ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est fixée de manière à ce qu’à la force de serrage maximale et avec les mors de serrage les plus lourds correspondants, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors de serrage ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent. ; force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, lubrifiés avec de la graisse Röhm F80. ; Contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’application : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables tournantes et dispositifs de division. Principalement utilisé en fabrication unitaire ou en petites séries ou en atelier de réparation. ; serrage de pièces à symétrie de révolution pour l’usinage tournage et fraisage. --- Avantages : grande précision de concentricité jusqu’à 0,02 ; mors généralement brunis ; contour d’encombrement minimal ; fort rapport de transmission de force ; bord goutte-à-goutte pour liquide de refroidissement --- Informations supplémentaires : Le Duro-M Ø100 est un mandrin 2 mors à commande manuelle avec spirale plate et passage traversant Ø20, mors de base et mors d’appoint non gradués, prise cylindrique (DIN 6350, forme A), ZA 95. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées.

EAN / GTIN : 4019208527390
