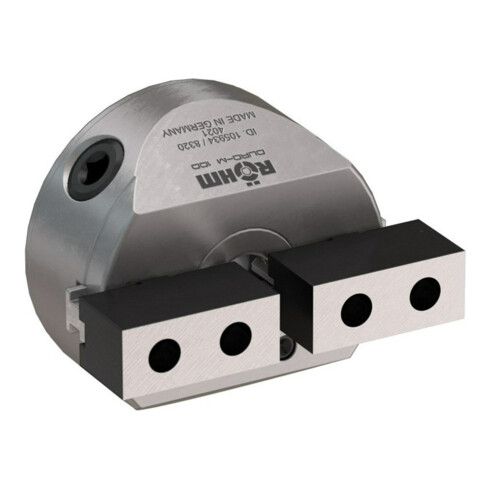

RÖHM Mandrin de serrage DURO-M 200/2 D6350B

Description courte : Le DURO-M est un mandrin de tournage à commande manuelle avec spirale plate et passage traversant. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centré par spirale plate ; spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés en concentricité dans le mandrin ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est définie de manière à ce qu’à la force de serrage maximale et avec les mors de serrage les plus lourds associés, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors de serrage ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent ; Force de serrage selon DIN6350 : la force de serrage est la somme de toutes les forces exercées radialement sur la pièce à l’arrêt par les mors. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent à des mandrins en parfait état, lubrifiés avec de la graisse Röhm F80 ; Contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’utilisation : tours conventionnels à serrage horizontal et vertical ainsi que fraiseuses, tables tournantes et dispositifs de division. Principalement dans la production unitaire ou en petite série, ou en atelier de réparation ; Serrage de pièces à symétrie de révolution pour l’usinage de tournage et fraisage. --- Avantages : Grande précision de concentricité jusqu’à 0,02 mm ; mors brunis de base ; contour d’encombrement minimal ; forte transmission de force ; bord goutte-à-goutte pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø200 est un mandrin de tournage à commande manuelle à 2 mors avec spirale plate et passage traversant Ø55, mors de base et mors d’appoint sans gradation, prise cylindrique, fixation par l’avant (DIN 6350, modifiée), ZA 160. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées.

EAN / GTIN : 4019208527369
