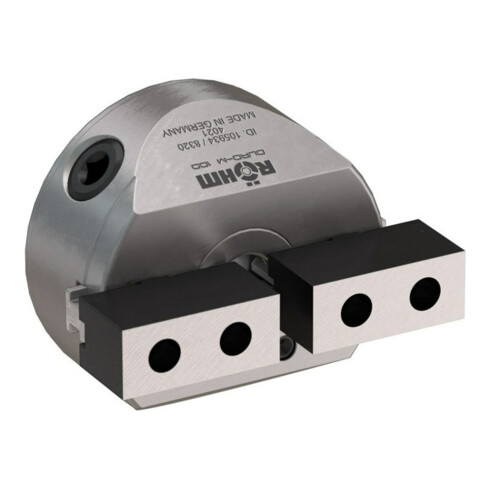

RÖHM Mandrin de serrage DURO-M 400/2 D6350B

Brève description : Le DURO-M est un mandrin à commande manuelle avec spirale plate et passage. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centré par spirale plate ; spirale plate forgée dans une matrice et trempée, flancs du filetage rectifiés des deux côtés ; mors rectifiés pour un fonctionnement concentrique dans le mandrin ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est fixée de manière à ce qu’en cas de force de serrage maximale et d’utilisation des mors de serrage les plus lourds associés, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent. ; Force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement sur la pièce à l’arrêt par les mors. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, lubrifiés avec de la graisse Röhm F80. ; Contenu de la livraison : Mandrin, clé de mandrin, mors --- Domaines d’application : Tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables tournantes et dispositifs de division. Principalement utilisés en production unitaire ou en petites séries, ainsi qu’en atelier de réparation. ; Serrage de pièces à symétrie de révolution pour l’usinage par tournage et fraisage. --- Avantages : Grande précision de concentricité jusqu’à 0,02 ; mors généralement brunis ; contour minimal gênant ; haut rendement de transmission de force ; bord goutte-à-goutte pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø400 est un mandrin 2 mors à commande manuelle avec spirale plate et passage Ø136, mors de base et mors d’extension non gradués, prise cylindrique, fixation par l’avant (DIN 6350, modifié), ZA 330. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées.

EAN / GTIN : 4019208527338
