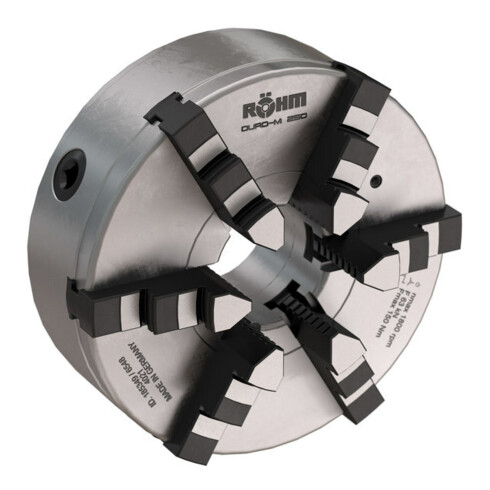

Brève description : Le DURO-M est un mandrin à serrage manuel avec spirale plate et passage traversant. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centré par spirale plate ; spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés pour concentricité dans le mandrin ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est fixée de manière à ce qu’avec la force de serrage maximale et l’utilisation des mors de serrage les plus lourds associés, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent. ; Force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, lubrifiés avec de la graisse Röhm F80. ; Contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’application : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables circulaires et dispositifs de division. Principalement utilisé en production unitaire ou en petite série ou en atelier de réparation. ; Serrage de pièces à symétrie de révolution pour l’usinage tournage et fraisage. --- Avantages : Grande précision de concentricité jusqu’à 0,02 ; mors brunis de base ; contour perturbateur minimal ; haut rendement de transmission de force ; bord d’égouttement pour liquide de refroidissement --- Informations supplémentaires : Le Duro-M Ø315 est un mandrin à 6 mors à serrage manuel avec spirale plate et passage traversant Ø103, mors de perçage et de tournage, prise cylindrique (DIN 6350, forme A), ZA 260. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées.
EAN / GTIN : 4019208526539
