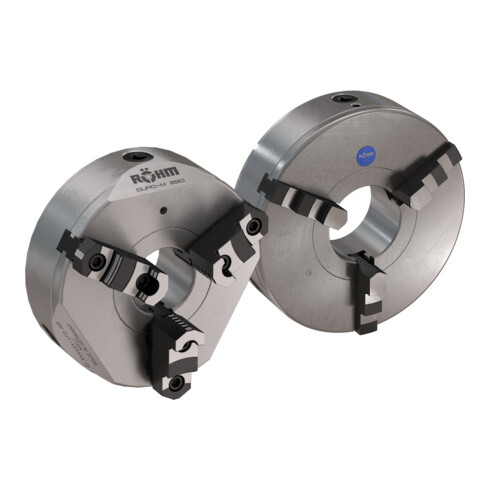

RÖHM Mandrin DURO-M 140/3 DIN 63

Brève description : Le DURO-M est un mandrin à commande manuelle avec spirale plate et passage traversant. Il est principalement utilisé sur des tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centré par spirale plate ; spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés dans le mandrin pour un fonctionnement sans faux-rond ; jeu nul déterminé en usine comme précision d'entraînement ; la vitesse maximale admissible est fixée de manière à ce qu'à la force de serrage maximale et avec les mors de serrage les plus lourds correspondants, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s'appliquent ; force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement sur la pièce à l'arrêt par les mors. Les forces de serrage indiquées sont des valeurs indicatives. Elles s'appliquent aux mandrins en parfait état, lubrifiés avec de la graisse Röhm F80 ; contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d'application : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, plateaux rotatifs et dispositifs de division. Principalement pour la production en série individuelle ou en petites séries ou en atelier de réparation ; serrage de pièces à symétrie de révolution pour l'usinage tournage et fraisage. --- Avantages : grande précision de rotation jusqu'à 0,02 ; mors généralement brunis ; contour d'encombrement minimal ; forte transmission de force ; bord d'égouttement pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø140 est un mandrin 3 mors à commande manuelle avec spirale plate et passage traversant Ø40, mors de perçage et de tournage, prise cylindrique (DIN 6350, forme A), ZA 105. Il est principalement utilisé sur des tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées.

EAN / GTIN : 4019208524405
