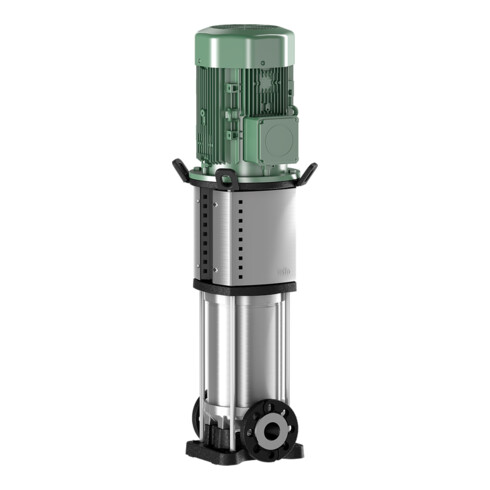

| Dimension 1 | 1603, 2,2 kW |
| Série | Helix V |
| Modèle | 1603 |
| Puissance de sortie moteur (P2) | 2,2 kg/mm |
| Longueur d'installation | 300 mm |
| Hauteur de la pompe | 159 mm |
| Diamètre nominal raccord côté admission | DN 50 |
| Diamètre intérieur nominal | DN 50 |
| Diamètre nominal | DN 50 |
| Diamètre nominal raccord côté refoulement | DN 50 |
| Raccord | Bride |
| Diamètre extérieur du tuyau raccord côté admission | 50 mm |
| Puissance absorbée moteur (P1) | 2,5 kg/mm |
| Diamètre extérieur du tuyau raccord côté refoulement | 50 mm |
| Raccord côté pression | DN 50 |
| Raccord côté admission | Bride |
| Puissance absorbée P1 | 2,5 W |
| Pression de service maximale admissible | 25 bar |
| Raccord côté refoulement | Bride |
| Puissance nominale moteur P2 | 2,2 W |
| Classe de pression article | PN 25 |
| Pression de service maximale | 25 bar |
| Classe de pression bride | PN 25 |
| Classe de pression bride raccord admission | PN 25 |
| Classe de pression bride raccord côté admission | PN 25 |
| Température minimale du fluide | -15 °C |
| Température minimale du fluide (service continu) | -15 °C |
| Classe de pression bride raccord côté refoulement | PN 25 |
| Température maximale du fluide | 90 °C |
| Température maximale du fluide (service continu) | 90 °C |
| Débit volumique (BEP) | 17,31 |
| Température ambiante min. | -15 °C |
| Température ambiante minimale | -15 °C |
| Débit volumique maximal | 26 |
| Rendement moteur à 100 % | 83,2 % |
| Température ambiante max. | 40 |
| Température ambiante maximale | 40 °C |
| Hauteur de refoulement au débit volumique (BEP) | 284,49 |
| Rendement moteur à 75 % | 83,9 % |
| Hauteur de refoulement maximale | 38,72 m |
| Rendement moteur à 50 % | 80,5 % |
| Température fluide (service continu) | -15 - 90 |
| Température ambiante | -15 - 50 |
| Tension | 400 V |
| Connexion électrique | Bornes de connexion |
| Phase | 3 |
| Tension de connexion | 3 x 400 V |
| Nombre de phases | 3 |
| Tension nominale | 230 - 400 |
| Courant nominal | 4,3 A |
| Fréquence | 50 Hz |
| Débit volumique nominal | 17,31 m³/h |
| Degré de protection (IP) | IP55 |
| Hauteur de refoulement au débit volumique nominal | 2901 kPa |
| Vitesse de rotation | 2900 |
| Matériau du corps | Acier inoxydable |
| Matériau du corps de pompe | Acier inoxydable |
| Tolérance de tension admissible | +-10 % |
| Qualité du matériau | Acier inoxydable 316 L (1.4404) |
| Qualité du matériau du corps de pompe | Acier inoxydable 316 L (1.4404) |
| Avec brides ovales opposées | Non |
| Matériau de la roue/roue de ventilateur | Acier inoxydable |
| Qualité du matériau roue/roue de ventilateur | Acier inoxydable 316 L (1.4404) |
| Matériau du raccord | Acier inoxydable |
| Qualité du matériau du raccord | Acier inoxydable 316 L (1.4404) |
| Auto-amorçant | Non |
| Forme de bride | Rond |
| Communication | Sans |
| Indice d'efficacité minimum (MEI) | 0,5 |
| Classe d'isolation selon IEC | F |
| Poids | 43 kg |
| Température ambiante, max. | 40 °C |
