Caractéristiques :

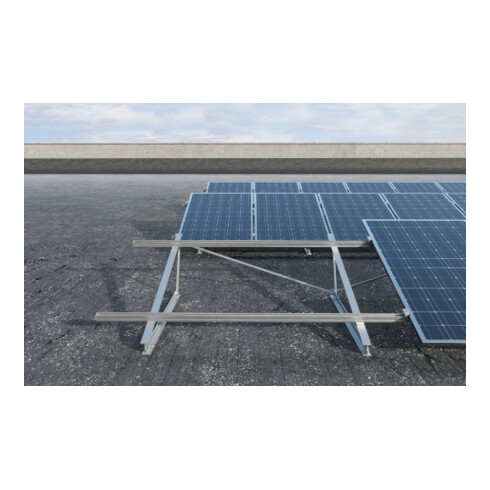

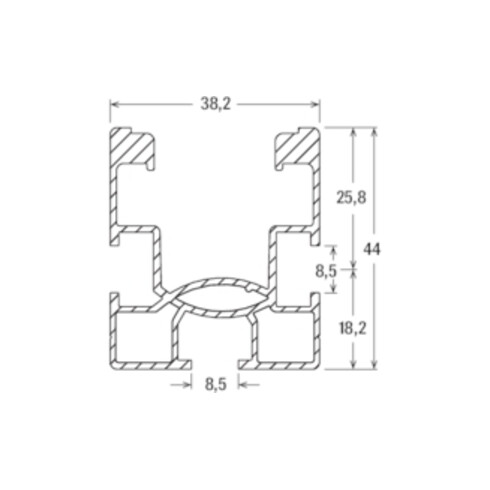

- La section transversale de 44 mm de hauteur fait du SolarFish la solution idéale pour la construction de la plupart des sous-structures pour installations photovoltaïques
- Compatible à la fois avec les pinces universelles PMU/PMCU et avec les pinces prémontées PM-F/PM-C
- Les différentes longueurs des rails permettent une adaptation optimale aux dimensions des panneaux photovoltaïques et ainsi une réduction des chutes

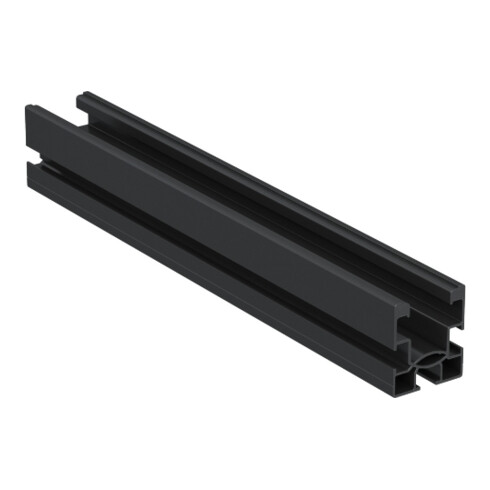

- Le profil SolarFish H44, avec ses deux rainures latérales et une rainure inférieure compatibles avec les raccords rapides des crochets RH et GT ou avec les vis SKS M8 ou les vis à tête marteau RHS, est très polyvalent
Application :

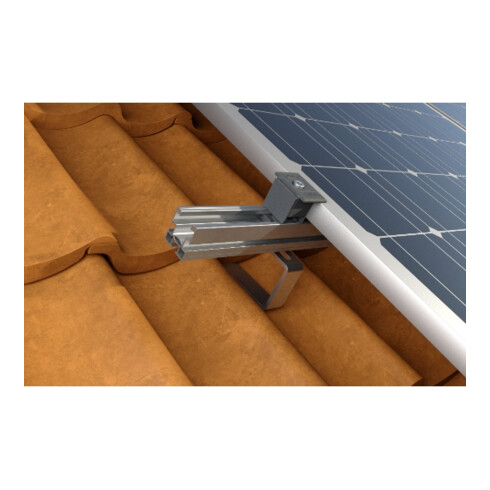

- Identifiez le système porteur approprié selon le type de toit (par exemple, crochets de toit, tiges filetées, pinces pour joint debout, etc.)
- Montez le rail SolarFish H44 via la rainure inférieure ou les rainures latérales sur le support choisi
- Pour relier deux rails SolarFish H44, deux options sont possibles
- La première option consiste à utiliser le connecteur SolarFish H44
- Grâce à son design, les deux rails peuvent être facilement insérés dans le connecteur et positionnés rapidement et aisément grâce à la rainure centrale sur la face extérieure et à l’assemblage queue d’aronde
- Fixez le connecteur aux rails avec 4 vis RHS 8 et 4 écrous à bride hexagonale MU F 8M en les serrant avec un couple de 15 Nm
- En alternative, utilisez deux raccords de profil CPN AL de chaque côté du rail en les faisant glisser dans les rainures latérales jusqu’à ce qu’ils touchent le goujon au centre du raccord de profil
- Complétez la connexion en sécurisant chaque extrémité du raccord CPN AL avec 4 vis autoforeuses de 3,5 mm x 9,5 mm de chaque côté du rail SolarFish
- Pour limiter la dilatation thermique, créez des rangées de rails reliés entre eux jusqu’à une longueur maximale de 15 m
- Installez les pinces par la rainure supérieure du rail
- Fixez les panneaux photovoltaïques en serrant les pinces
- Posez les capuchons AK SP aux extrémités du rail SolarFish H44 pour une finition soignée
EAN / GTIN : 8001132116654
