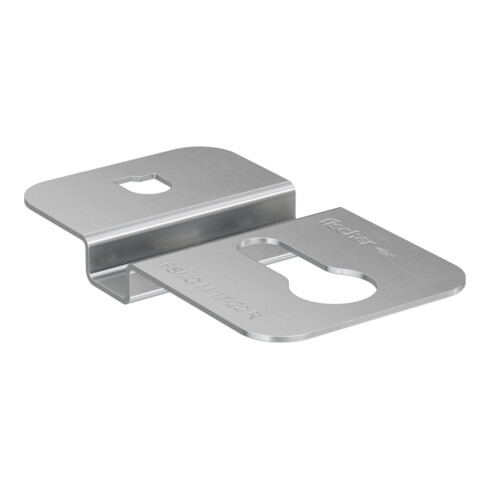

Caractéristiques :
- Montage rapide et sans contrainte du module PV grâce à la fixation avec l’écrou coulissant FSMN
- La largeur de joint entre les modules PV peut être réglée de manière variable
- Fabriqué en acier inoxydable avec une haute classe de protection contre la corrosion III pour une résistance maximale aux intempéries
- Convient à tous les types de modules PV encadrés avec trous de montage
- Le système permet la fixation sur divers supports muraux ou sur des sous-structures
Application :

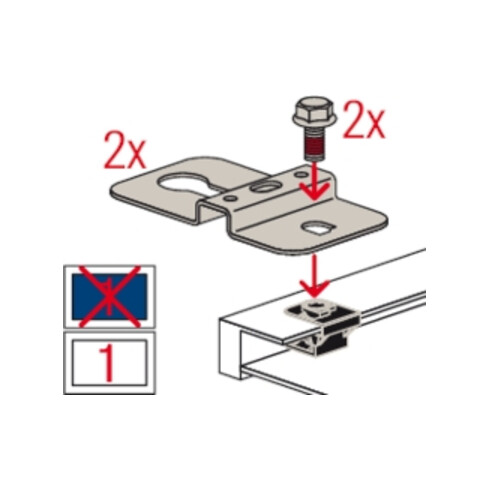

- Glisser au moins quatre écrous coulissants FSMN sur les trous de montage à l’arrière du cadre du module
- Avant de visser les vis à dents de verrouillage, appliquer une goutte de frein-filet
- Montage d’au moins deux clips de départ/fin FSMC S/E avec une vis à dents de verrouillage fischer chacun sur un côté du module
- Montage d’au moins deux clips intermédiaires FSMC M avec une vis à dents de verrouillage fischer chacun sur le côté opposé du module
- Fixation des clips de départ/fin FSMC S/E dans le support de construction à l’aide de chevilles, vis à bois ou similaires

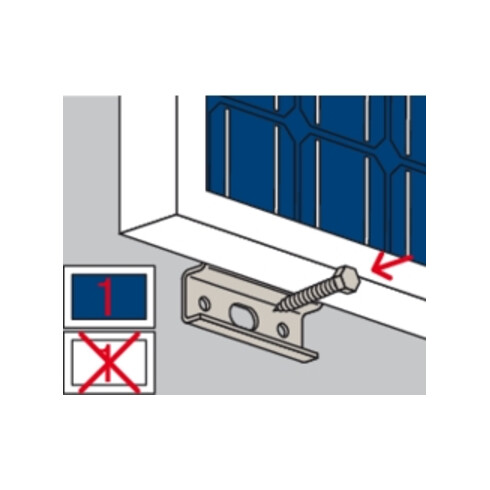

- Fixation des clips intermédiaires FSMC M dans le support de construction à l’aide de chevilles, vis à bois ou similaires
- Glisser au moins quatre écrous coulissants FSMN sur les trous de montage à l’arrière du cadre du module
- Avant de visser les vis à dents de verrouillage, appliquer une goutte de frein-filet
- Visser les vis à dents de verrouillage fischer dans les écrous coulissants sur un côté du module
- Montage d’au moins deux clips intermédiaires FSMC M avec une vis à dents de verrouillage fischer chacun sur le côté opposé du module
- Grâce au principe clé-serrure, emboîter et glisser les vis sur le module précédent
- Fixation des clips intermédiaires FSMC M dans le support de construction à l’aide de chevilles, vis à bois ou similaires
- Glisser au moins quatre écrous coulissants FSMN sur les trous de montage à l’arrière du cadre du module
- Avant de visser les vis à dents de verrouillage, appliquer une goutte de frein-filet
- Visser les vis à dents de verrouillage fischer dans les écrous coulissants sur un côté du module
- Montage d’au moins deux clips de départ/fin FSMC S/E avec une vis à dents de verrouillage fischer chacun sur le côté opposé du module
- Grâce au principe clé-serrure, emboîter et glisser les vis sur le module précédent
- Fixation des clips de départ/fin FSMC S/E dans le support de construction à l’aide de chevilles, vis à bois ou similaires
EAN / GTIN : 4048962527889
