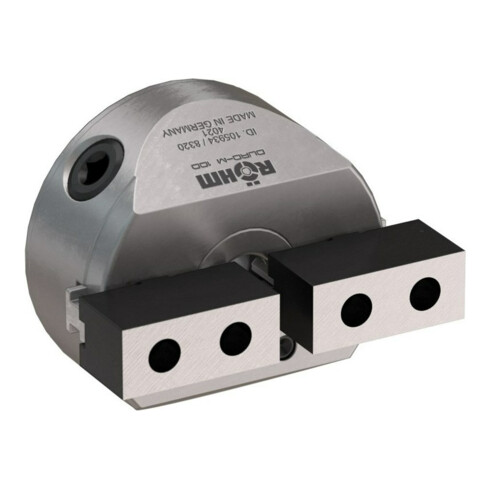

RÖHM Mandrin à serrage rapide DURO-M 125/2 D6350B

Brève description : Le DURO-M est un mandrin de tournage à commande manuelle avec spirale plate et passage traversant. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centré via spirale plate ; spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés pour un fonctionnement concentrique dans le mandrin ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est définie de manière à ce qu’avec la force de serrage maximale et l’utilisation des mors de serrage les plus lourds correspondants, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent. ; Force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent à des mandrins en parfait état, lubrifiés avec la graisse Röhm F80. ; Contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’application : tours horizontaux et verticaux conventionnels ainsi que fraiseuses, tables tournantes et dispositifs de division. Principalement utilisé en production unitaire ou en petites séries, ou en atelier de réparation. ; Serrage de pièces à symétrie de révolution pour usinage au tour et à la fraiseuse. --- Avantages : Grande précision de concentricité jusqu’à 0,02 ; mors généralement brunis ; contour d’encombrement minimal ; haute transmission de force ; bord d’égouttement pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø160 est un mandrin de tournage 2 mors à commande manuelle avec spirale plate et passage traversant Ø42, mors de base et mors additionnels non gradués, prise cylindrique, fixation par l’avant (DIN 6350, modifié), ZA 125. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées.

EAN / GTIN : 4019208527352
