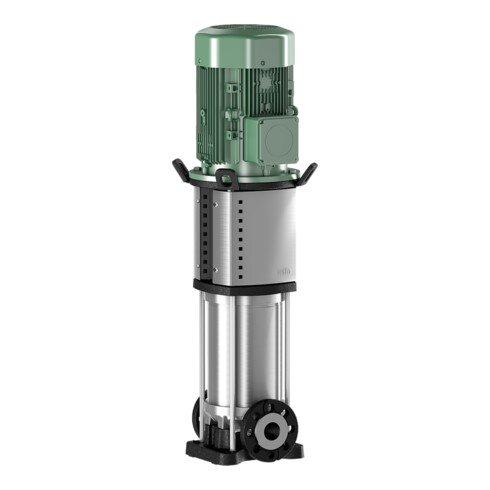

| Série | Helix V |
| Modèle | 602 |
| Puissance de sortie moteur (P2) | 0,55 kg/mm |
| Longueur d'installation | 202 mm |
| Hauteur de la pompe | 128 mm |
| Diamètre nominal côté admission | 1 1/4 pouce |
| Diamètre nominal | 1 1/4 pouce |
| Diamètre nominal côté refoulement | 1 1/4 pouce |
| Raccord | Filetage intérieur gaz cylindrique (BSPP) |
| Diamètre extérieur du tube côté admission | 32 mm |
| Diamètre extérieur du tube côté refoulement | 32 mm |
| Raccord côté admission | Filetage intérieur cylindrique (BSPP) |
| Raccord côté refoulement | Filetage intérieur cylindrique (BSPP) |
| Classe de pression article | PN 16 |
| Pression de service maximale | 16 |
| Classe de pression bride | PN 16 |
| Classe de pression raccord bride admission | PN 16 |
| Classe de pression raccord bride côté admission | PN 16 |
| Température minimale du fluide (fonctionnement continu) | -30 °C |
| Classe de pression raccord bride côté refoulement | PN 16 |
| Température maximale du fluide (fonctionnement continu) | 120 °C |
| Débit volumique (BEP) | 5,881 |
| Débit volumique maximal | 9,26 |
| Hauteur de refoulement au débit volumique (BEP) | 130,82 |
| Hauteur de refoulement maximale | 17,02 m |
| Température du fluide (fonctionnement continu) | -30 - 120 |
| Température ambiante | -15 - 40 |
| Raccordement électrique | Bornes de connexion |
| Tension de raccordement | 1 x 230 V |
| Nombre de phases | 1 |
| Tension nominale | 230 |
| Courant nominal | 3,33 A |
| Fréquence | 50 Hz |
| Débit volumique nominal | 5,881 m³/h |
| Hauteur de refoulement au débit volumique nominal | 1334 kPa |
| Degré de protection (IP) | IP55 |
| Vitesse de rotation | 2900 |
| Matériau du corps | Acier inoxydable |
| Matériau du corps de pompe | Acier inoxydable |
| Qualité du matériau | Acier inoxydable 304 (1.4301) |
| Qualité du matériau du corps de pompe | Acier inoxydable 304 (1.4301) |
| Avec brides ovales | Oui |
| Matériau de la roue ventilateur/roue | Acier inoxydable |
| Qualité du matériau roue ventilateur/roue | Acier inoxydable 304 (1.4307) |
| Matériau du raccord | Acier inoxydable |
| Qualité du matériau raccord | Acier inoxydable 304 (1.4301) |
| Auto-amorçante | Non |
| Forme de la bride | Ovale |
| Communication | Sans |
| Indice d'efficacité minimal (MEI) | 0,7 |
| Classe d'isolation selon IEC | F |
| Poids | 19,7 kg |
| Liste positive UBA | Oui |
