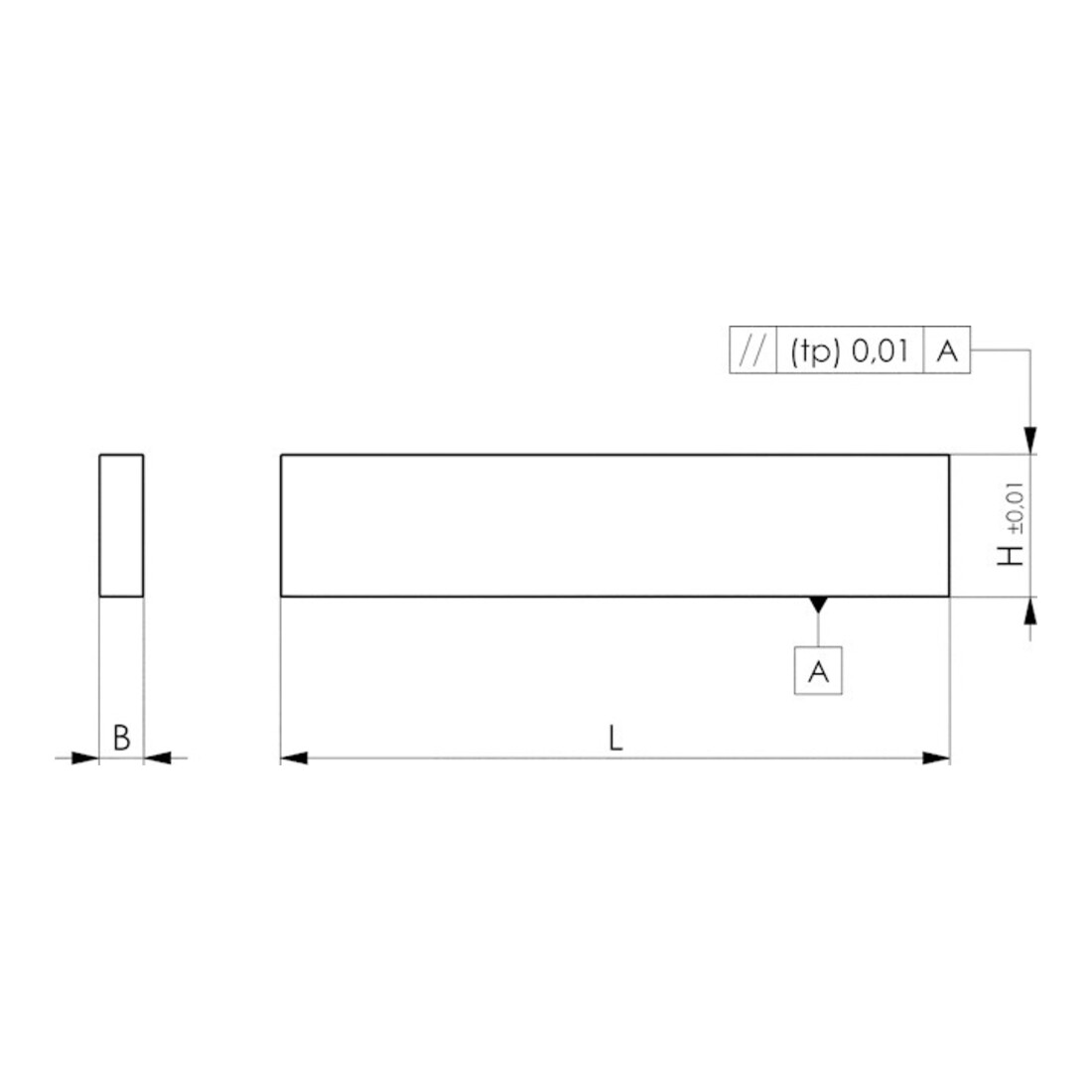

Superprécision · rectifié finement par paires, plan et parallèle · traité par trempe de surface · tolérance de paire en hauteur tp2 et en largeur tp1 selon IT 5 · tolérance dimensionnelle nominale en hauteur et largeur selon DIN ISO 2768m · autres dimensions selon DIN ISO 2768m · indications de taille sur le produit ·
Caractéristiques
• b : 3,2 mm
• L : 63 mm
• h : 10 mm
• Tolérance par paire : tp1 : 0,006 mm / tp2 : 0,005 mm
Utilisation
Les pièces parallèles sont utilisées comme support, butée ou entretoise sur les machines-outils, ainsi que pour le positionnement parallèle des pièces sur les étaux de machine et les plaques de traçage. Utilisation possible à plat ou sur chant. Autres caractéristiques techniques :
· b : 3,2 mm
· L : 63 mm
· h : 10 mm
· Tolérance par paire : tp1 : 0,006 mm / tp2 : 0,005 mm
