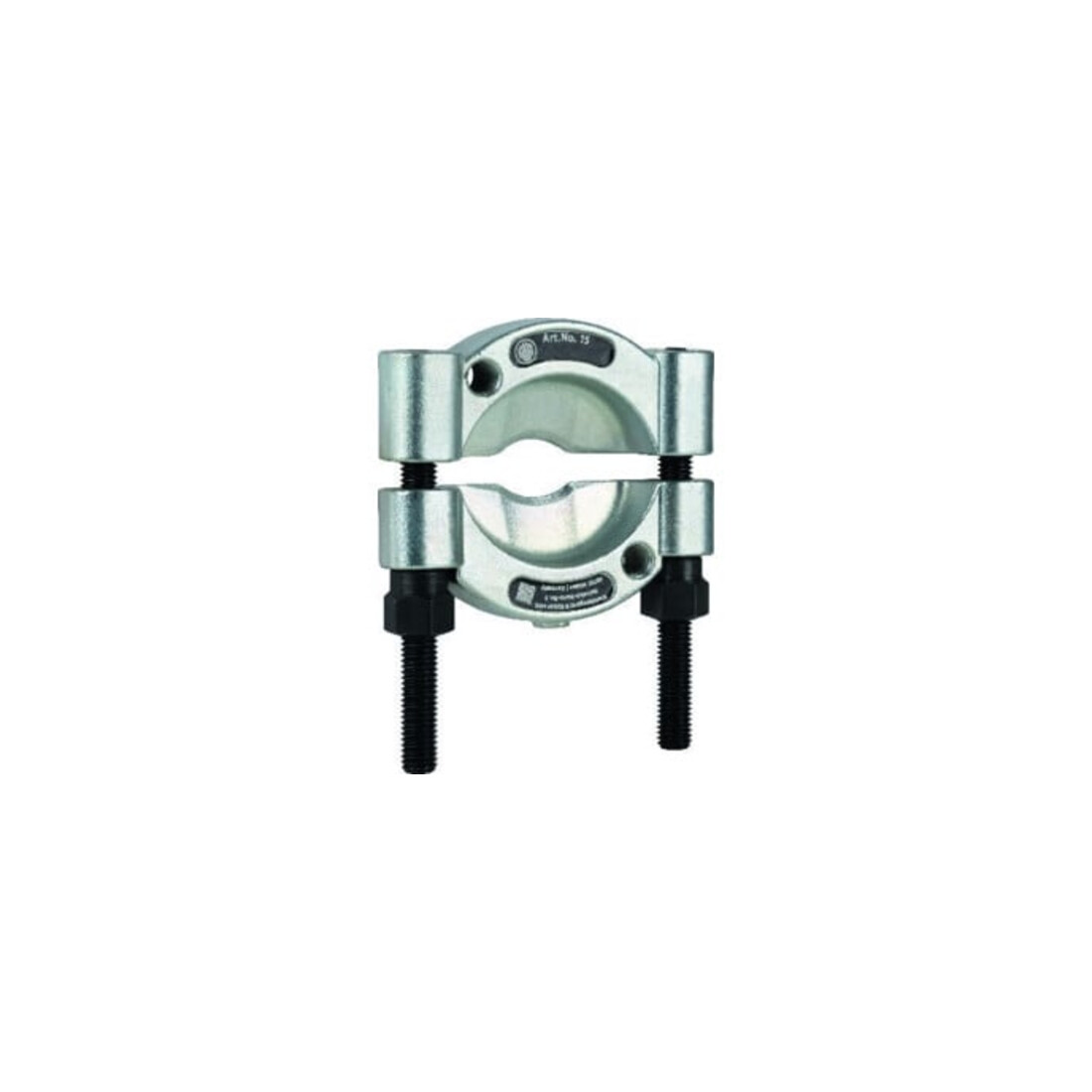

Utilisation
pour extraire des roulements à billes, des roulements à rouleaux, des bagues intérieures et d’autres pièces affleurantes.
• les tranchants aiguisés permettent d’extraire des pièces affleurantes, là où les extracteurs à 2 et 3 bras sont inutilisables.
• le serrage des mâchoires de séparation s’effectue par un desserrage uniforme des écrous sur les axes latéraux.
• mode de fonctionnement : l’extraction s’effectue en serrant la tige filetée contre l’extrémité de l’arbre (illustrations 2 et 3), pour les dispositifs d’extraction plus grands, un fonctionnement hydraulique est également possible.
• mode de fonctionnement hydraulique (illustration 4) : (l’hydraulique ne fait pas partie de la livraison) visser la tige filetée hydraulique dans le filetage de la traverse du dispositif d’extraction avec la clé (b) jusqu’à ce que le poussoir soit fermement pressé contre l’arbre, puis actionner l’hydraulique en tournant la tige filetée supérieure (a).
• Attention : les illustrations 2 et 3 montrent le dispositif de séparation en combinaison avec le dispositif d’extraction réf. 41 57 490 000, 41 57 490 001, 41 57 490 002, 41 57 490 003 (non inclus dans la livraison).
• l’illustration 4 montre le dispositif de séparation en combinaison avec le dispositif d’extraction réf. 41 57 490 000, 41 57 490 001, 41 57 490 002, 41 57 490 003 et une tige filetée hydraulique (dispositif d’extraction et tige filetée hydraulique non inclus dans la livraison).
• tige filetée hydraulique à commander séparément.
• Poids : 2,9 kg.
Contenu de la livraison
• 1 x dispositif de séparation
EAN / GTIN : 4021176007118
