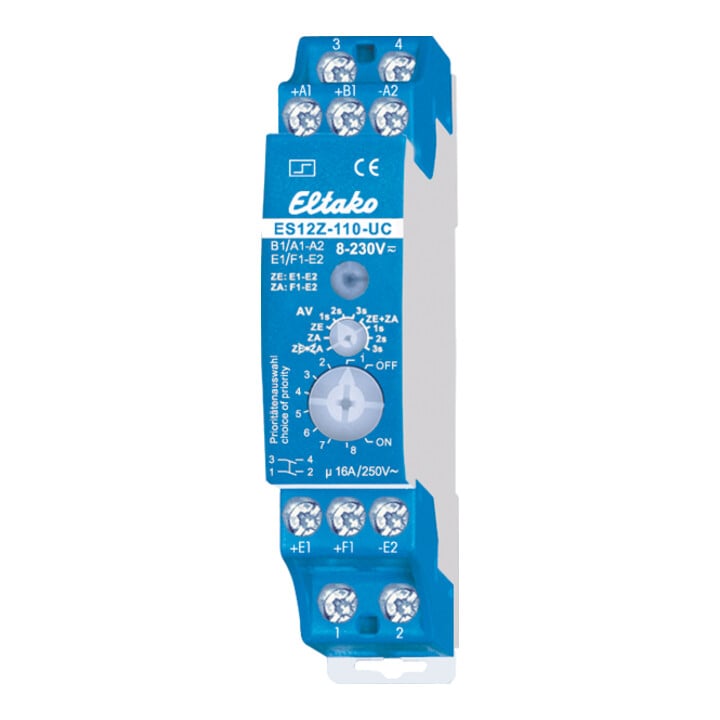

• 1 contact normalement fermé + 1 contact normalement ouvert sans potentiel 16A/250V AC, lampes LED 230V jusqu’à 200W, lampes à incandescence 2000W
• Perte en veille seulement 0,03-0,4 watt
• Priorités de la commande centrale sélectionnables
• Appareil modulaire pour montage sur rail DIN EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeur
• Technologie hybride moderne combinant les avantages d’une commande électronique sans usure avec la haute performance de relais spéciaux
• Tension de commande locale universelle 8…230V UC
• Avec entrées de commande supplémentaires pour marche et arrêt centralisés en 8…230V UC, galvanquement séparées de l’entrée de commande locale
• Tension d’alimentation identique à la tension de commande locale
• Très faible bruit de commutation
• Courant pour lampes néon à partir de 110V tension de commande jusqu’à 50mA aux positions de commutation 1 à 3 et 5 à 7. Grâce à l’utilisation d’un relais bistable, il n’y a pas de perte de puissance du bobinage ni de chauffage en état de marche
• Après installation, attendre la courte synchronisation automatique avant de mettre le consommateur commuté sous tension
• Courant maximal total sur les deux contacts 16A à 230V
• Avec LED de commande
• Cette LED clignote après 15 secondes en cas de bouton local bloqué, pas aux positions 4 et 8 du sélecteur rotatif. Avec le sélecteur supérieur, ce commutateur impulsionnel peut être totalement ou partiellement exclu de la commande centrale : ZE+ZA = marche et arrêt centralisés actifs, avec un délai de réponse de 0, 1, 2 ou 3 secondes sélectionnable pour la marche centralisée
• ZE = seule la marche centralisée est active, avec un délai de réponse de 0, 1, 2 ou 3 secondes sélectionnable
• ZA = seul l’arrêt centralisé est actif
• ZE+ZA = aucune commande centrale n’est active
• Avec le sélecteur inférieur, différentes priorités peuvent être réglées
• Elles déterminent quelles autres entrées de commande sont bloquées tant qu’une entrée de commande est maintenue active
• De plus, il est décidé ici du comportement du commutateur impulsionnel ES12Z en cas de coupure et de retour de la tension d’alimentation : aux positions 1 à 4, la position de commutation reste inchangée en cas de coupure, aux positions 5 à 8, l’appareil s’éteint
• Les commandes centrales présentes sont exécutées immédiatement après le retour de la tension
• OFF = toujours ÉTEINT, ON = toujours ALLUMÉ
• 1 et 5 = pas de priorité
• Même avec des entrées centrales maintenues actives, la commande locale par impulsion reste possible
• La dernière commande centrale est exécutée
• Réglage d’usine
• 2 et 6 = priorité pour marche et arrêt centralisés
• La commande locale est inactive tant que la centrale est activée
• Maintien de l’arrêt centralisé a priorité sur maintien de la marche centralisée
• 3 et 7 = priorité pour marche et arrêt centralisés
• La commande locale est inactive tant que la centrale est activée
• Maintien de la marche centralisée a priorité sur maintien de l’arrêt centralisé
• 4 et 8 = priorité pour bouton local maintenu actif
• Les commandes centrales ne sont pas exécutées tant que le bouton local est maintenu
• Un courant pour lampes néon n’est pas autorisé dans ces positions
EAN / GTIN : 4010312107683
