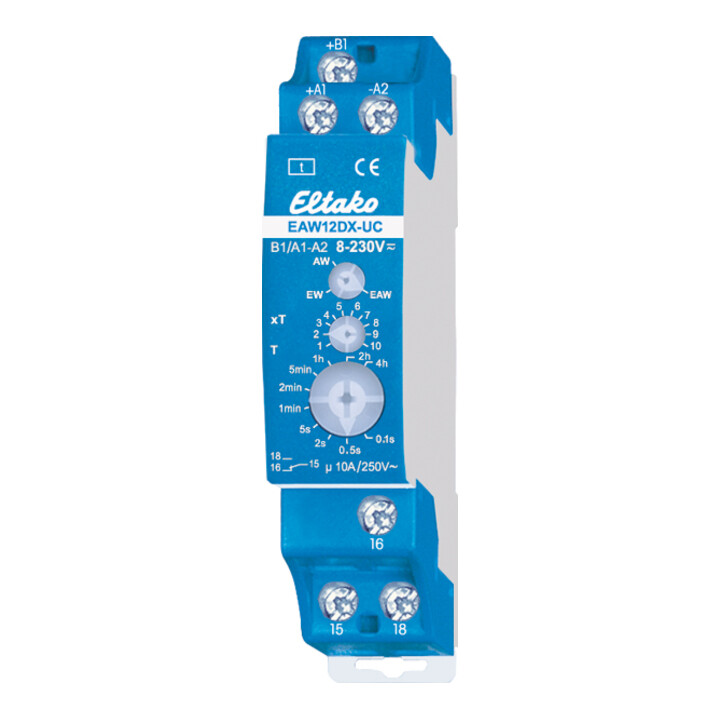

• Interrupteur marche/arrêt, 1 inverseur sans potentiel 10A/250V AC, lampes LED 230V jusqu’à 200W, ampoules à incandescence 2000W*
• Perte en veille seulement 0,02-0,4 watt
• Appareils modulaires pour montage sur rail DIN EN 60715 TH35. 1 module = 18 mm de large, 58 mm de profondeur
• Peut être réglé avec un commutateur rotatif sur les fonctions interrupteur marche (EW), interrupteur arrêt (AW) ou interrupteur marche et arrêt (EAW)
• Grâce à la technologie brevetée Eltako Duplex (DX), les contacts normalement sans potentiel peuvent commuter la tension alternative 230V 50Hz en passage par zéro, réduisant ainsi considérablement l’usure
• Pour cela, il suffit de connecter le conducteur neutre à la borne (N) et la phase à 15 (L), ce qui entraîne une perte en veille supplémentaire de seulement 0,1 watt
• Tension de commande universelle 8…230 V UC
• Tension d’alimentation identique à la tension de commande
• Plage de temps de 0,1 seconde à 40 heures
• L’utilisation d’un relais bistable élimine toute perte de puissance dans la bobine et tout échauffement en état de marche
• Après l’installation, attendre la courte synchronisation automatique avant de connecter la charge commutée au réseau
• La LED sous le grand commutateur rotatif indique l’état des contacts pendant le déroulement du temps
• Elle est éteinte tant que le contact de travail 15-18 est ouvert (15-16 fermé) et reste allumée en permanence tant que le contact de travail 15-18 est fermé (15-16 ouvert)
• La base de temps T est réglée avec le commutateur rotatif à cran T
• Les valeurs de base disponibles sont 0,1 seconde, 0,5 seconde, 2 secondes, 5 secondes, 1 minute, 2 minutes, 5 minutes, 1 heure, 2 heures et 4 heures
• Le temps total est obtenu en multipliant la base de temps par le multiplicateur
• Le multiplicateur xT est réglé avec le commutateur rotatif à cran xT et varie entre 1 et 10. Ainsi, il est possible de régler des durées allant de 0,1 seconde (base de temps 0,1 seconde et multiplicateur 1) à 40 heures (base de temps 4 heures et multiplicateur 10). *La charge maximale peut être utilisée à partir d’un temps de retard ou d’impulsion de 5 minutes
• Pour des temps plus courts, la charge maximale est réduite comme suit : jusqu’à 2 secondes à 15 %, jusqu’à 2 minutes à 30 %, jusqu’à 5 minutes à 60 %
EAN / GTIN : 4010312603123
