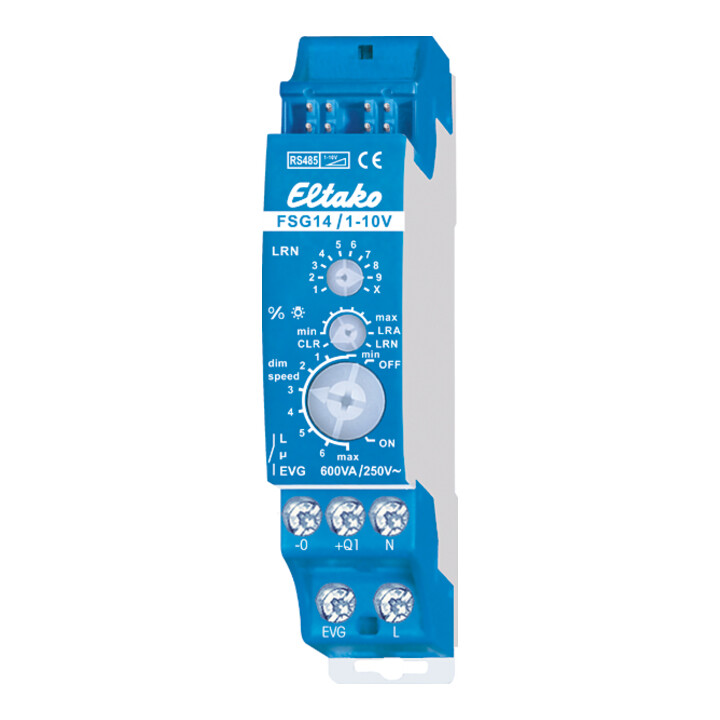

• Module de commande variateur pour EVG 1-10V, 1 contact normalement fermé non potentiel libre 600VA et sortie de commande 1-10V 40mA
• Bidirectionnel
• Perte en veille seulement 0,9 watt
• Luminosité minimale et vitesse de variation réglables
• Avec commande de scènes lumineuses et régulation de la lumière constante
• Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeur
• Technologie hybride de pointe combinant les avantages d’une commande électronique sans usure avec la haute performance de relais spéciaux
• Commutation au passage par zéro pour protection des contacts
• La consommation en alimentation 12V DC est seulement de 0,1 W
• Convient également pour la commande de convertisseurs LED avec interface passive 1-10V sans alimentation auxiliaire jusqu’à 0,6 mA
• Au-delà, avec alimentation auxiliaire
• Le niveau de luminosité réglé est mémorisé à l’extinction (mémoire)
• En cas de coupure de courant, la position de commutation et le niveau de luminosité sont mémorisés et, le cas échéant, la charge est réactivée à la remise sous tension
• Connexion au bus Eltako RS485
• Câblage transversal du bus et alimentation avec cavalier
• Le potentiomètre %Lampe permet de régler la luminosité minimale (pleinement atténuée)
• Le potentiomètre dim-speed permet de régler la vitesse de variation
• La mise sous tension et hors tension de la charge s’effectue via un relais bistable à la sortie EVG
• Puissance de commutation pour lampes fluorescentes ou lampes halogènes basse tension avec EVG 600VA
• Grâce à l’utilisation d’un relais bistable, il n’y a pas de perte de puissance ni de chauffe des bobines en état de marche
• Après installation, attendre la synchronisation automatique courte avant de connecter la charge au réseau
• Les boutons-poussoirs peuvent être programmés en tant que boutons directionnels ou boutons universels : en mode directionnel, la partie supérieure sert à allumer et augmenter la luminosité, la partie inférieure à éteindre et diminuer la luminosité
• Un double-clic en haut active l’augmentation automatique jusqu’à la pleine luminosité à la vitesse dim-speed
• Un double-clic en bas active la fonction veille
• La fonction chambre d’enfant s’exécute avec le bouton supérieur
• En mode bouton universel, l’inversion de direction s’effectue par un relâchement court du bouton
• Avec fonction chambre d’enfant et fonction veille
• Fonction réveil lumineux : un signal radio programmé d’une horloge de commande déclenche la fonction de réveil en allumant l’éclairage à la luminosité la plus faible puis en augmentant lentement jusqu’à la luminosité maximale
• Un appui court (par exemple avec une télécommande radio) arrête l’augmentation de luminosité
• Fonction chambre d’enfant : à l’allumage avec une pression prolongée du bouton (bouton universel ou bouton directionnel en haut), la lumière s’allume après environ 1 seconde au niveau de luminosité minimale et, tant que le bouton est maintenu, la luminosité augmente lentement sans modifier le dernier niveau mémorisé
• Fonction veille : (bouton universel ou bouton directionnel en bas) : un double impulsion atténue la lumière de la position actuelle jusqu’à la luminosité minimale puis éteint
• Le temps de variation de 30 minutes dépend de la position de variation actuelle et de la luminosité minimale réglée, et peut ainsi être raccourci
• Un appui court permet d’éteindre à tout moment pendant la phase d’atténuation
• La LED sous le potentiomètre supérieur accompagne la procédure d’apprentissage selon le mode d’emploi et indique en fonctionnement les commandes par un clignotement court
EAN / GTIN : 4010312313770
