| Cache-cylindre | Sans cache-cylindre |
| Sens DIN | DIN gauche-droite |
| Classe de résistance selon DIN 18257 | ES 1 |
| Carré | 9 mm |
| Distance | 72 mm |
| Perforation | Cylindre profilé perforé |
| Exécution carré | Tige pleine carrée |
| Couleur | Argenté |
| Teinte | Couleur naturelle |
| Surface | Anodisé |

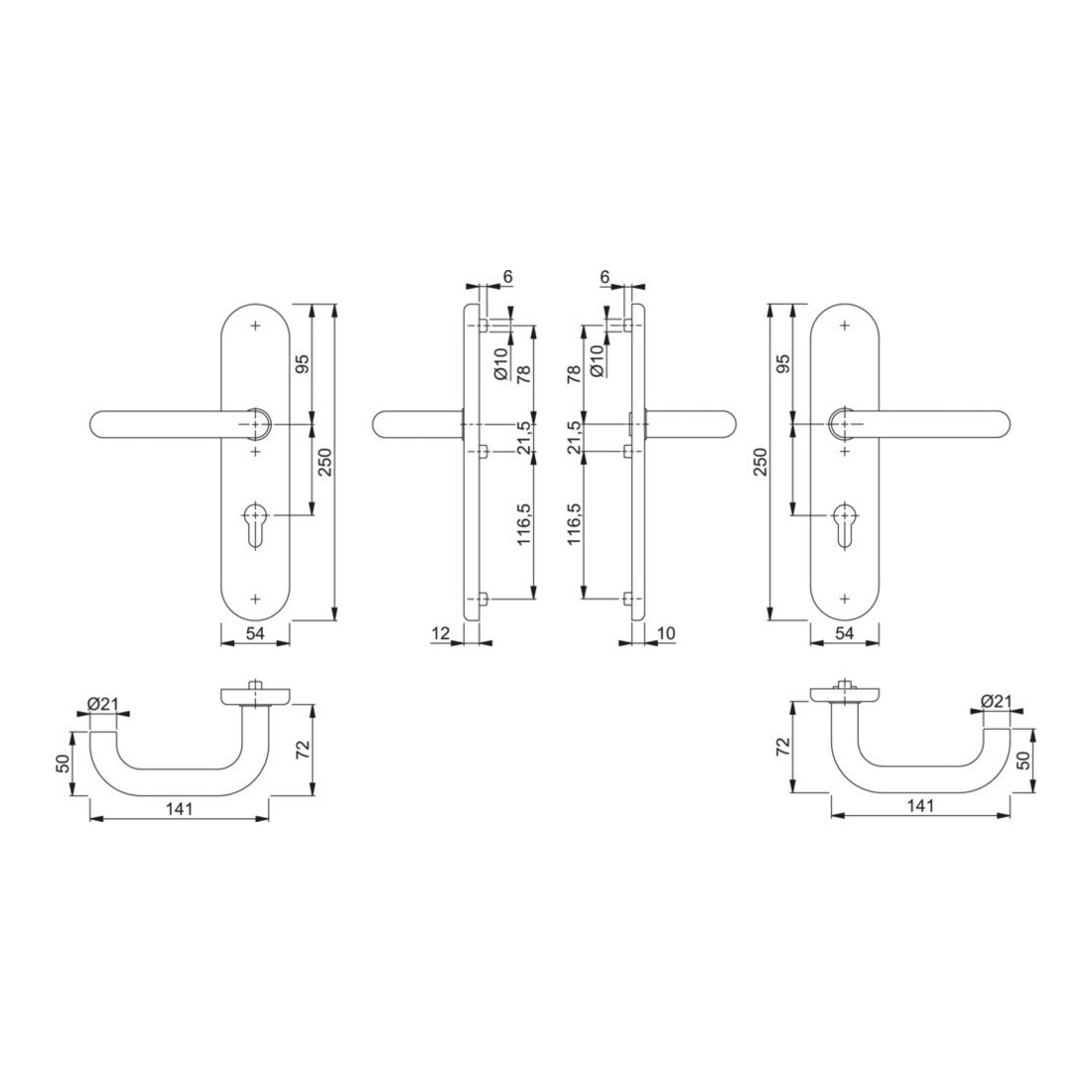

| Longueur de la plaque extérieure | 250 mm |
| Longueur de la plaque intérieure | 250 mm |
| Largeur de la plaque extérieure | 54 mm |
| Largeur de la plaque intérieure | 54 mm |
| Épaisseur de la plaque intérieure | 10 mm |
| Épaisseur de la plaque extérieure | 12 mm |
| Épaisseur min. de la porte | 42 mm |
| Épaisseur max. de la porte | 47 mm |
| Norme | DIN 18273, DIN 18257, DIN EN 1906 |
| EN 1906 - Catégorie d'utilisation | Classe 4 |
| EN 1906 - Résistance à la corrosion | Classe 4 |
| Clé de classification EN 1906 | 47-D1142U |
| Exécution | Plaque longue |
| Forme | Ovale |
| Homologation | Pour protection contre la fumée, pour protection contre le feu |
| Matériau | Aluminium |
| Forme de la poignée de porte (intérieure) | Forme en U |
| Exécution de la poignée de porte (intérieure) | Avec noyau en acier |
| Forme de la poignée de porte (extérieure) | Forme en U |
| Exécution de la poignée de porte (extérieure) | Avec noyau en acier |
| Longueur de la poignée de porte (intérieure) | 141 mm |
| Longueur de la poignée de porte (extérieure) | 141 mm |
| Largeur de la poignée de porte (extérieure) | 47 mm |
| Hauteur de la poignée de porte (intérieure) | 72 mm |
| Hauteur de la poignée de porte (extérieure) | 72 mm |
| Diamètre de la poignée de porte (intérieure) | 21 mm |
| Diamètre de la poignée de porte (extérieure) | 21 mm |
| Matériau de la sous-structure (intérieure) | Zamak/acier |
| Matériau de la sous-structure (extérieure) | Acier |
| Label de qualité | RAL-GZ |
| Type de porte | Porte pleine |
| Matériau de la porte | Acier, bois |
