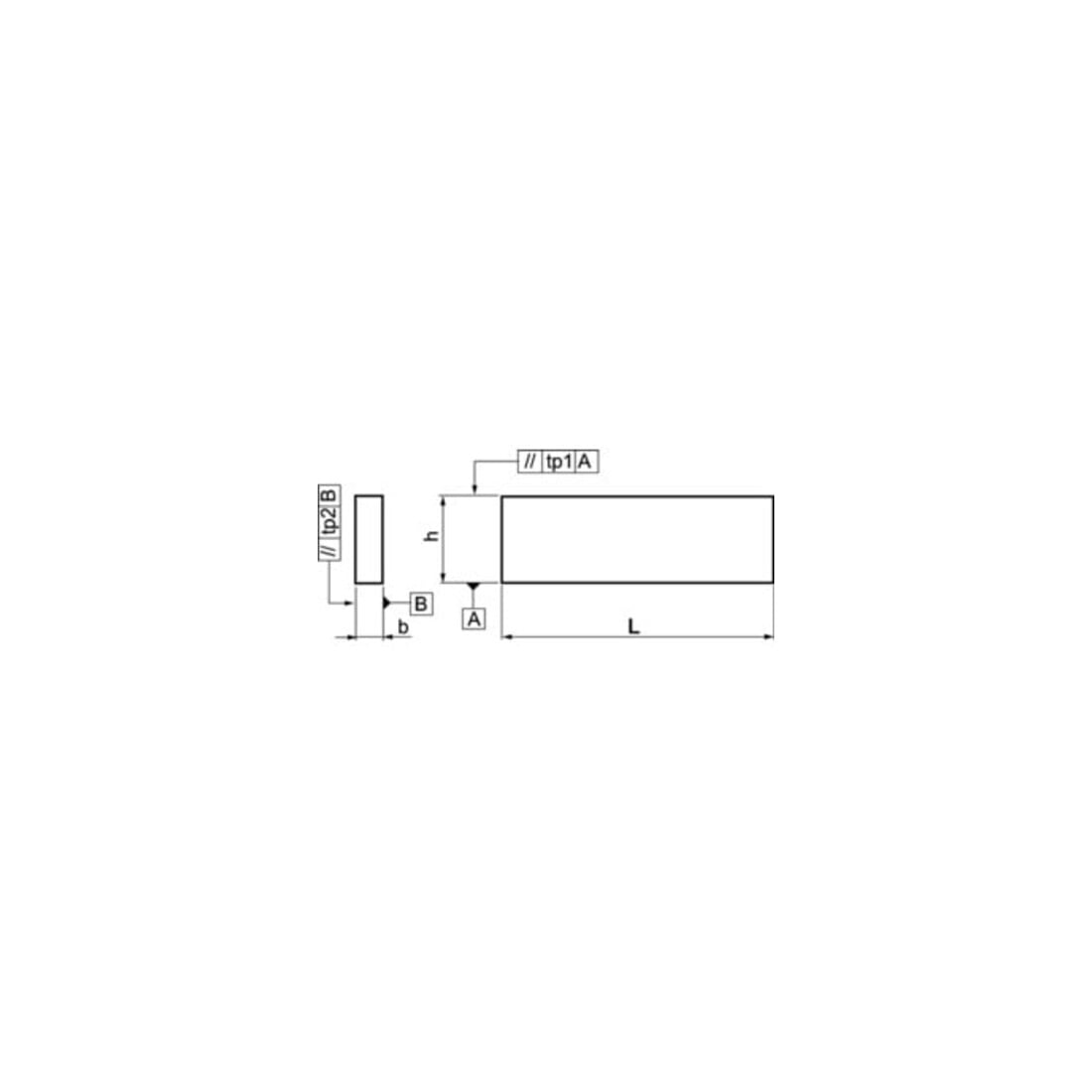

Superprécision · rectifié finement par paires, plan et parallèle · traité par trempe de surface · tolérance de paire en hauteur tp2 et en largeur tp1 selon IT 5 · tolérance dimensionnelle nominale en hauteur et largeur selon DIN ISO 2768m · autres dimensions selon DIN ISO 2768m · indications de taille sur le produit ·
Caractéristiques
• l : 20 mm
• L : 160 mm
• h : 63 mm
• Tolérance de paire : tp1 : 0,013 mm / tp2 : 0,009 mm
Utilisation
Les pièces parallèles sont utilisées comme support, butées ou cales intermédiaires sur les machines-outils, ainsi que pour le maintien parallèle des pièces sur les étaux de machine et les plaques de traçage. Utilisation possible à plat ou sur chant. Autres caractéristiques techniques :
· l : 20 mm
· L : 160 mm
· h : 63 mm
· Tolérance par paire : tp1 : 0,013 mm / tp2 : 0,009 mm
Contenu de la livraison

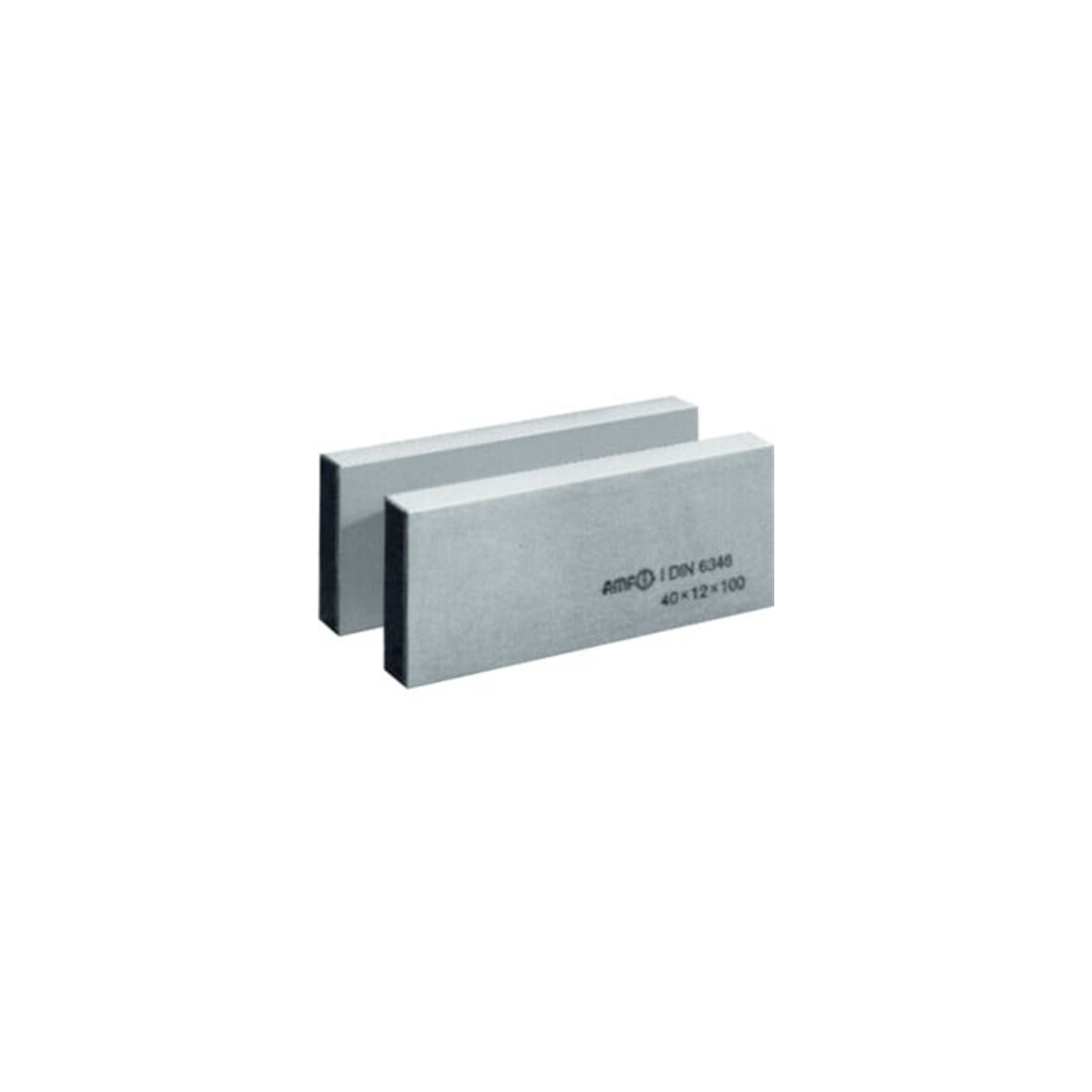

• 1 paire de cales parallèles DIN6346P H.63×I.20×P.160mm
