Utilisation
pour extraire les roulements à billes, roulements à rouleaux, bagues intérieures et autres pièces affleurantes · les tranchants aiguisés permettent d’extraire les pièces affleurantes, là où les extracteurs à 2 ou 3 bras sont inapplicables (fig. 1) · le serrage des mâchoires de séparation s’effectue en dévissant uniformément les écrous sur les axes latéraux
Mode de fonctionnement : l’extraction se fait en serrant la tige contre l’extrémité de l’arbre (figures 2 et 3), pour les extracteurs plus grands, un fonctionnement hydraulique est également possible
Fonctionnement hydraulique (figure 4) : (l’hydraulique ne fait pas partie de la livraison) visser avec la clé (b) la tige hydraulique dans le filetage de la traverse de l’extracteur · jusqu’à ce que le poussoir appuie fermement contre l’arbre, puis actionner l’hydraulique en tournant la tige supérieure (a) · Attention : les figures 2 et 3 montrent le dispositif de séparation combiné avec l’extracteur réf. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 (non inclus dans la livraison) la figure 4 montre le dispositif de séparation combiné avec l’extracteur réf. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 et une tige hydraulique (extracteur et tige hydraulique non inclus dans la livraison)
Tige hydraulique à demander séparément
Autres caractéristiques techniques :
· Poids : 11,8 kg
Contenu de la livraison

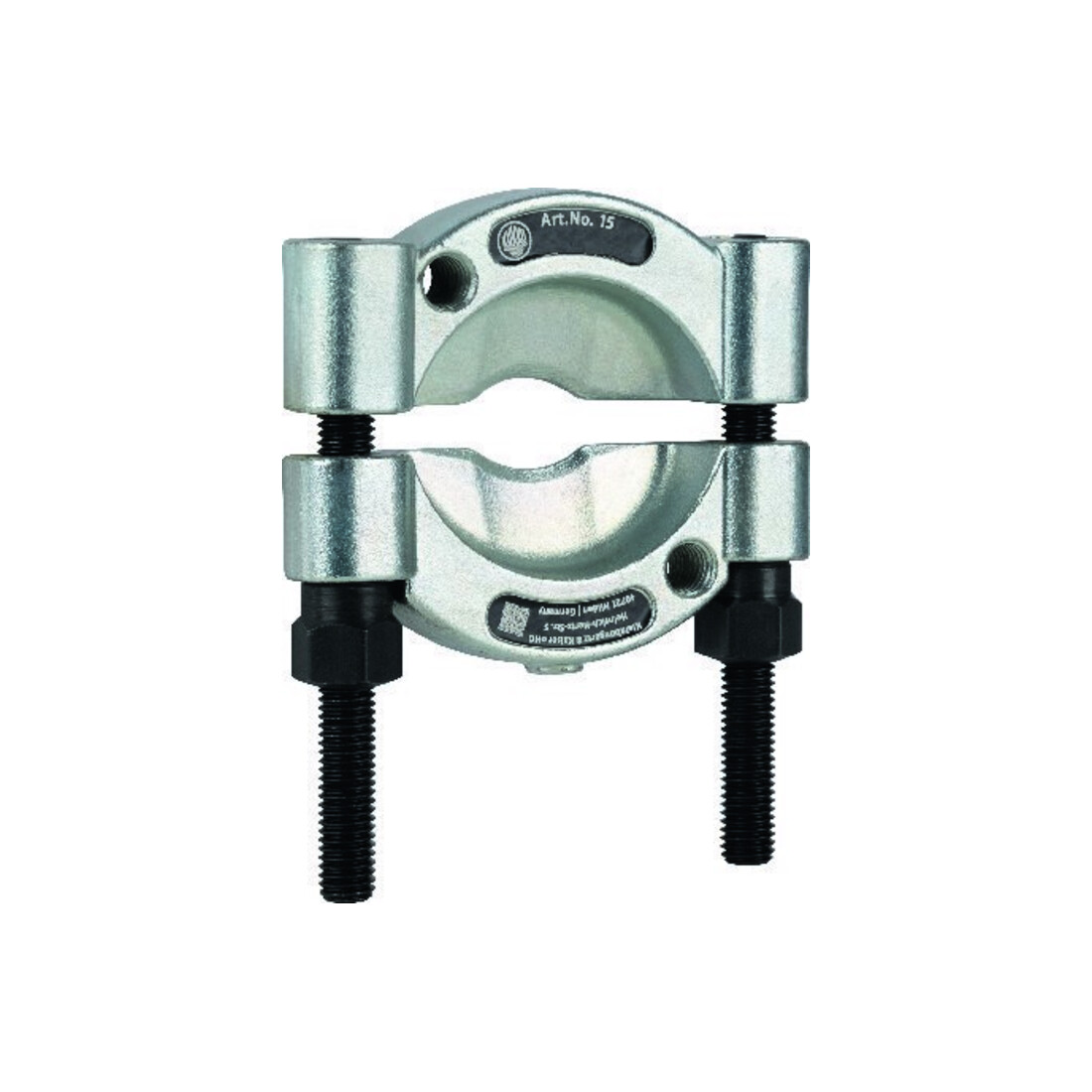

• 1 x dispositif de séparation 15 ouverture A 30-200 mm
EAN / GTIN : 4021176007378
