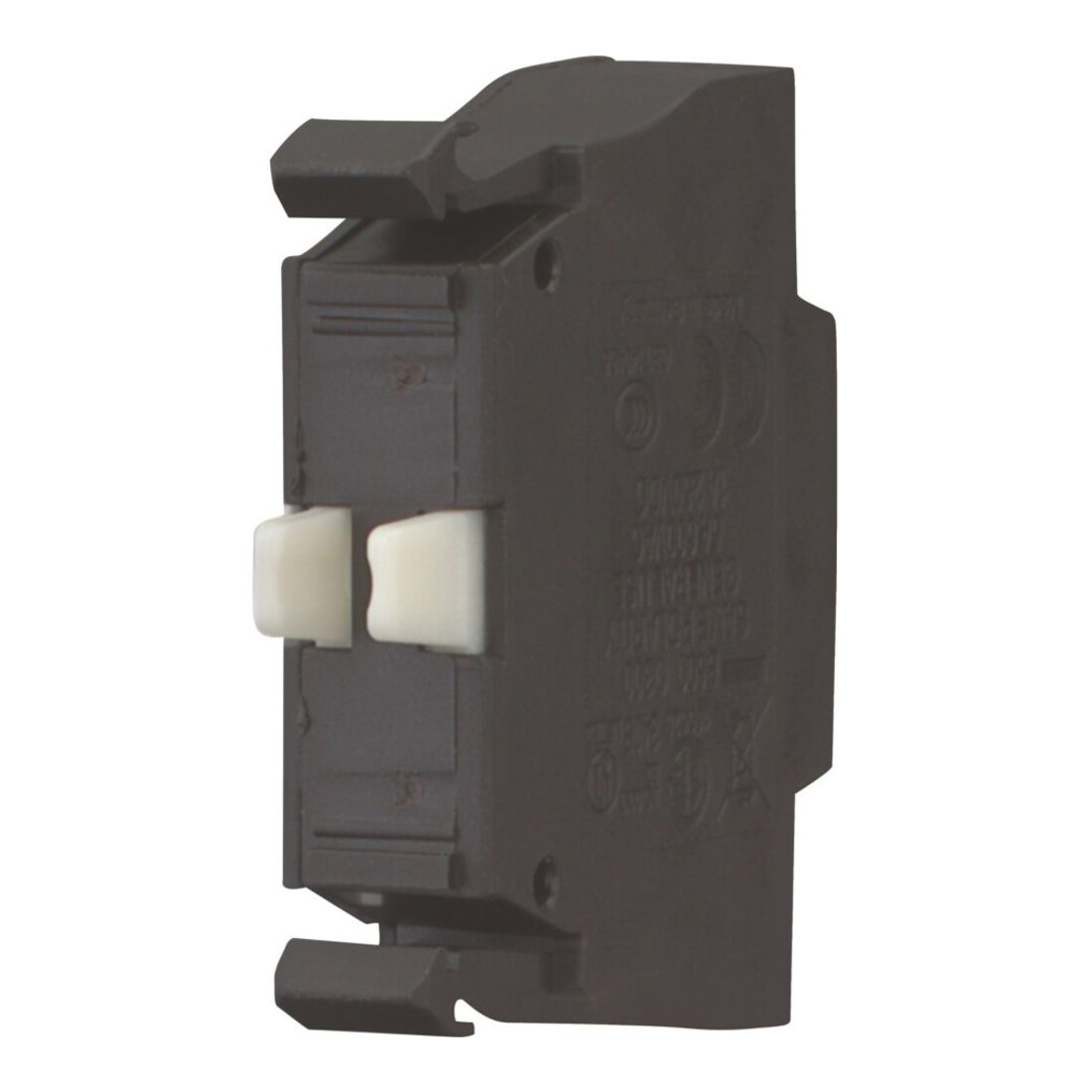

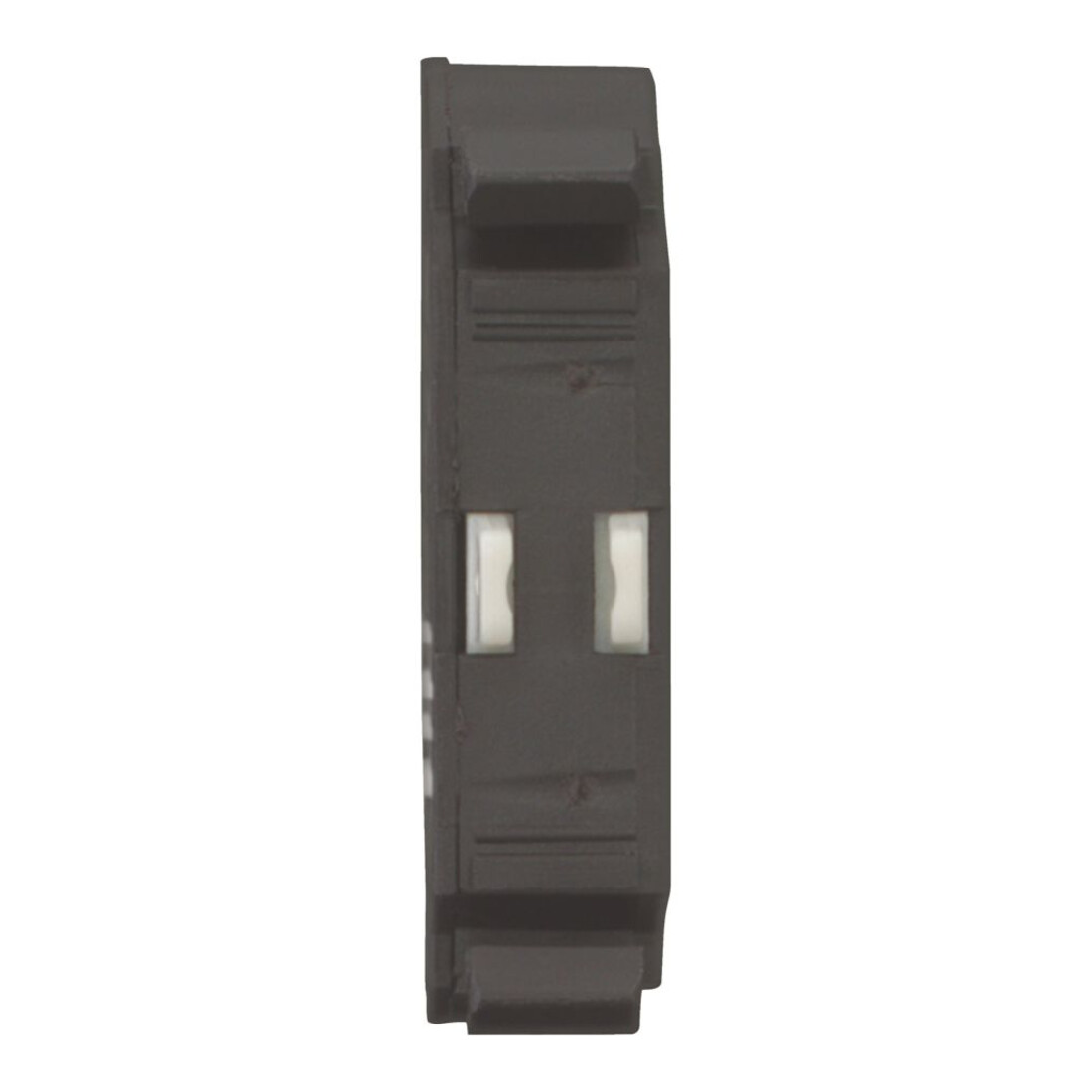

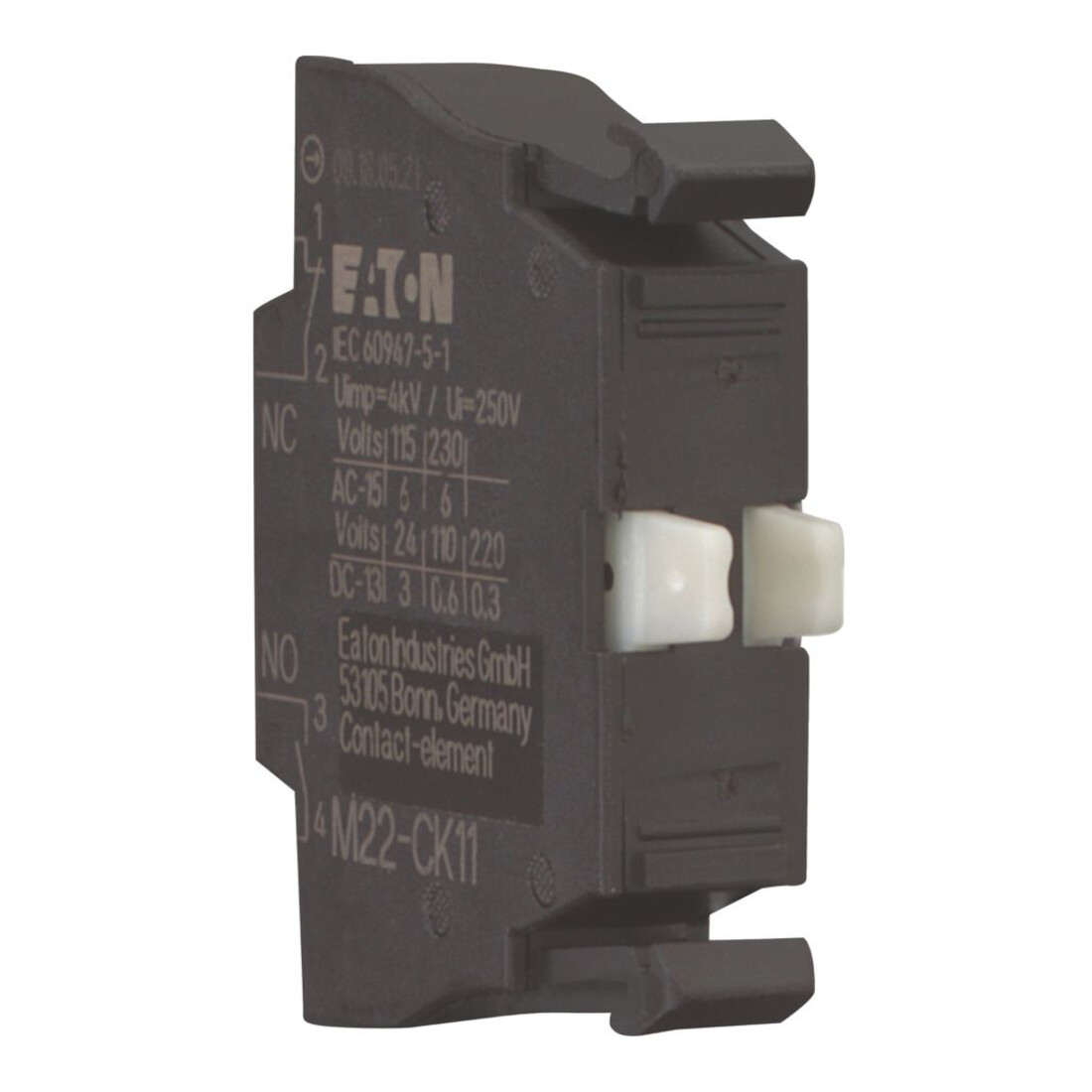

Eaton Élément de contact 1S,1Ö avant M22-CK11

• Élément de contact, norme/agrément : UL/CSA, IEC, taille : NZM1/2/3/4, technique de connexion : Cage Clamp, fixation : fixation avant, description : Lors de l'utilisation de boutons d'arrêt d'urgence M22-PV, max. 2 éléments de contact = 4 contacts normalement ouverts/fermés, Cage Clamp est une marque déposée de Wago Kontakttechnik GmbH, Minden, configuration des contacts S = contact normalement fermé : 1 S, configuration des contacts Ö = contact normalement ouvert : 1 Ö, configuration des contacts indication = fonction de sécurité, par ouverture forcée selon IEC/EN 60947-5-1, course de la pièce actionnée et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1 course d'ouverture forcée : 4,8 mm, course maximale : 5,7 mm, force minimale pour ouverture forcée : 20 N, degré de protection : IP20, raccordement à SmartWire-DT : non, type de connexion : double contact, description du contact auxiliaire de déclenchement HIA : signalisation générale de déclenchement + en cas de déclenchement par déclencheur de tension, déclencheur de surcharge, déclencheur de court-circuit ainsi qu'en cas d'utilisation du déclencheur différentiel par courant de défaut., utilisation avec disjoncteur taille NZM1, 2, 3 : un contact auxiliaire de déclenchement peut être clipsé sur le disjoncteur., utilisation avec disjoncteur taille NZM4 : jusqu'à deux contacts auxiliaires de déclenchement peuvent être clipsés sur le disjoncteur., combinaisons libres des types de contacts auxiliaires possibles., non compatible avec interrupteur de charge PN, marquage sur l'interrupteur : HIA., marquage sur le bloc FI : HIAFI., lors de l'utilisation des contacts auxiliaires de déclenchement dans le bloc FI, le contact normalement ouvert fonctionne comme un contact normalement fermé et le contact normalement fermé comme un contact normalement ouvert., description du contact auxiliaire normal HIN : commute avec les contacts principaux.
• Remplit les fonctions de signalisation et de verrouillage., utilisation avec disjoncteur taille NZM1 : un contact auxiliaire normal peut être clipsé sur le disjoncteur.
• utilisation avec disjoncteur taille NZM2 : jusqu'à deux contacts auxiliaires normaux peuvent être clipsés sur le disjoncteur.
• utilisation avec disjoncteur taille NZM3, 4 : jusqu'à trois contacts auxiliaires normaux peuvent être clipsés sur le disjoncteur.
• combinaisons libres des types de contacts auxiliaires possibles.
• marquage sur l'interrupteur : HIN.

EAN / GTIN : 4015081075379
