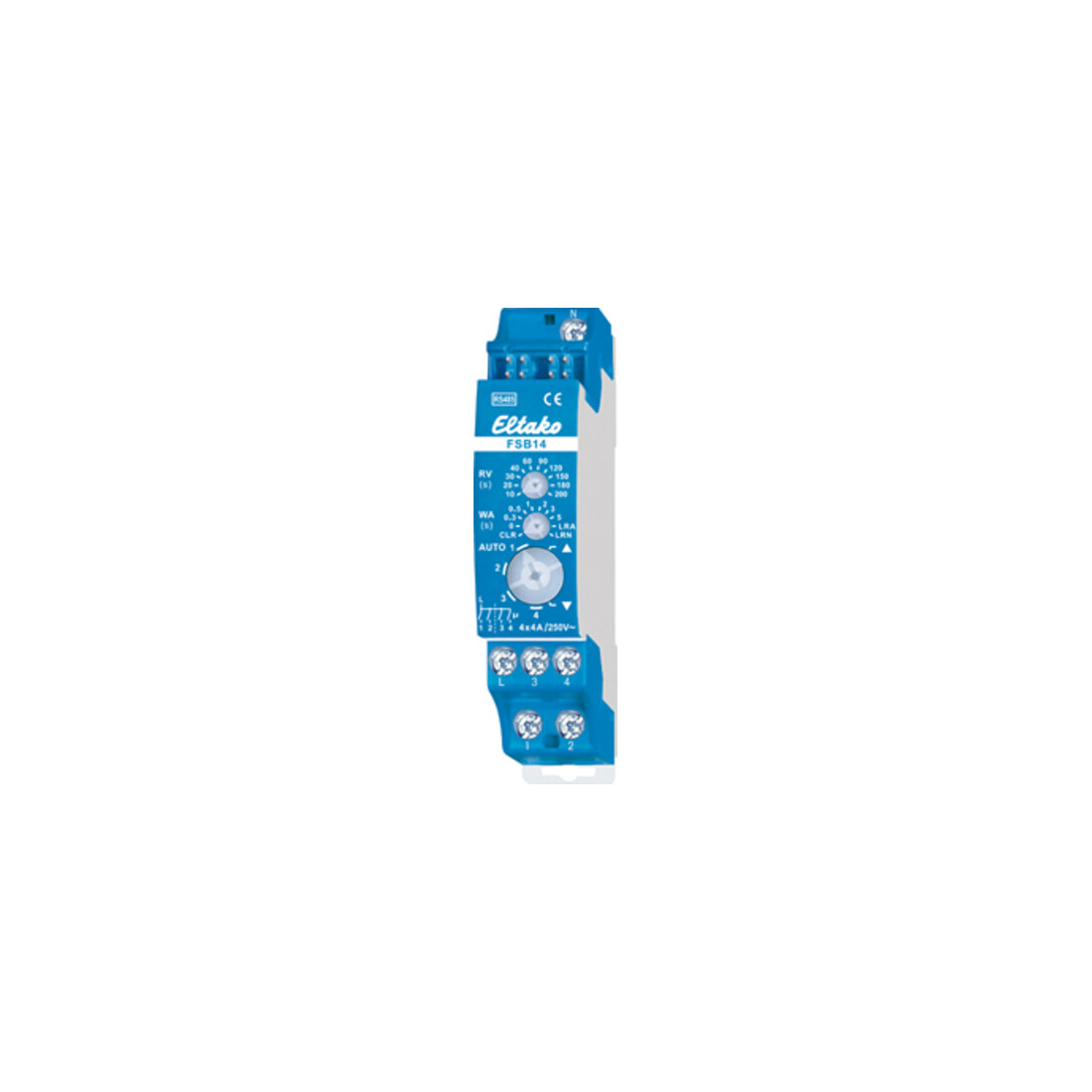

• Actionneur de commutation pour éléments d’ombrage et volets roulants avec 2 canaux pour deux moteurs 230 V.
• 2+2 contacts normalement fermés 4A/250V AC, isolés en potentiel de la tension d’alimentation 12 V.
• Bidirectionnel.
• Consommation en veille seulement 0,1 watt.
• Appareil modulaire pour montage sur rail DIN.
• Connexion au bus Eltako RS485.
• Câblage transversal du bus et de l’alimentation avec cavalier.
• Commutation des contacts au passage par zéro pour préserver les contacts et les moteurs.
• Un moteur est raccordé aux bornes 1, 2 et N, un second moteur éventuellement aux bornes 3, 4 et N.
• Lorsque les deux relais du FSB14 sont activés, la consommation est de 0,4 watt.
• En cas de coupure de l’alimentation, extinction définie.
• Les boutons-poussoirs peuvent être configurés soit comme boutons de direction, soit comme boutons universels :
- Commande locale avec bouton universel : à chaque impulsion, la position de commutation change dans l’ordre Montée, Arrêt, Descente, Arrêt.
- Commande locale avec bouton de direction : une impulsion vers le haut active spécifiquement la position Montée.
- Une impulsion vers le bas active spécifiquement la position Descente.
- Une autre impulsion dans la même direction interrompt immédiatement le mouvement.
- Une impulsion dans la direction opposée arrête le mouvement et, après une pause de 500 ms, inverse la direction.
• Commande centrale dynamique sans priorité : avec un signal de commande d’un bouton configuré comme bouton de commande centrale sans priorité, la position Montée ou Descente est activée spécifiquement.
• Sans priorité signifie que cette fonction peut être surpassée par d’autres signaux de commande.
• Commande centrale dynamique avec priorité : avec un signal de commande d’au moins 2 secondes d’un bouton configuré comme bouton de commande centrale avec priorité, la position Montée ou Descente est activée spécifiquement.
• Avec priorité signifie que ces signaux de commande ne peuvent pas être surpassés par d’autres signaux tant que la commande centrale n’est pas annulée par une impulsion Montée ou Descente du bouton de commande centrale.
• Avec un signal de commande, par exemple d’un FSM61 configuré comme bouton de commande centrale avec priorité, la position Montée ou Descente et la priorité sont activées.
• Avec priorité signifie que ces signaux de commande ne peuvent pas être surpassés par d’autres signaux tant que la commande centrale n’est pas annulée à la fin du signal de commande.
• Commande de scènes d’ombrage : avec un signal de commande d’un bouton configuré comme bouton de scène à double bascule ou automatiquement via un capteur de luminosité extérieur radio supplémentaire configuré, jusqu’à 4 temps de descente prédéfinis peuvent être appelés.
• Lors du contrôle via le logiciel GFVS, des commandes de déplacement Montée et Descente avec indication précise du temps de déplacement peuvent être lancées.
• Comme l’actionneur renvoie après chaque activité, même lors d’un déplacement déclenché par bouton, le temps exact de déplacement effectué, la position de l’ombrage est toujours affichée correctement dans le logiciel GFVS.
• Lors de l’atteinte des positions de fin haute et basse, la position est automatiquement synchronisée.
• La LED sous le sélecteur rotatif supérieur accompagne le processus d’apprentissage selon le mode d’emploi et indique en fonctionnement les commandes par un clignotement bref.
EAN / GTIN : 4010312313732
