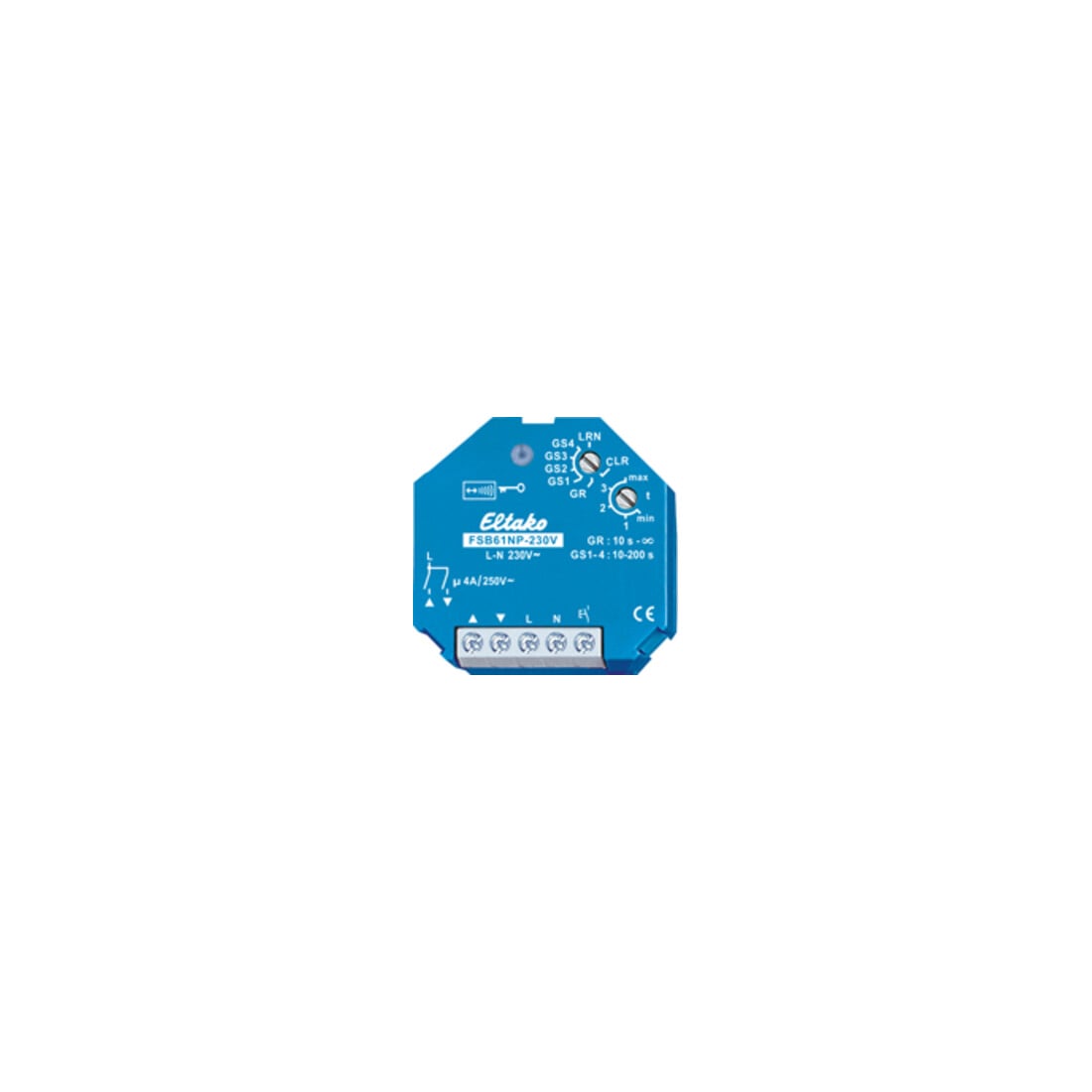

Eltako Actionneur radio interrupteur à impulsion FSB61NP-230V

• Actionneur radio 230V.
• 1+1 contact normalement fermé non potentiel libre 4A/250V AC, pour volets roulants et éléments d’ombrage.
• Radio cryptée, radio bidirectionnelle et fonction répéteur activables.
• Consommation en veille seulement 0,9 watt.
• Pour montage encastré.
• 45 mm de long, 45 mm de large, 33 mm de profondeur.
• Tension d’alimentation, de commutation et de commande locale 230V.
• En cas de coupure de l’alimentation, extinction définie.
• En plus de l’entrée de commande radio via une antenne intégrée, cet actionneur radio peut également être commandé localement par un bouton-poussoir conventionnel 230V éventuellement monté en amont.
• À partir de la semaine de fabrication 36/19, une diode RTD (polarité indifférente) permet de connecter un bouton-poussoir directionnel pour la descente.
• Un autre bouton-poussoir directionnel pour la montée est directement connecté à l’entrée de commande.
• Au premier impulsion de commande Descente, le FSB61 commute l’entrée de commande sur le bouton-poussoir directionnel.
• Pour revenir à la commande universelle, il faut couper brièvement l’alimentation.
• Des capteurs cryptés peuvent être appairés.
• La radio bidirectionnelle et/ou la fonction répéteur peuvent être activées.
• Chaque changement d’état ainsi que les télégrammes de commande centrale reçus sont confirmés par un télégramme radio.
• Ce télégramme radio peut être appris dans d’autres actionneurs, le logiciel GFVS et les affichages universels.
• Avec le commutateur rotatif supérieur en position LRN, jusqu’à 35 télécommandes radio peuvent être attribuées, dont une ou plusieurs pour la commande centrale.
• Ensuite, la fonction souhaitée de ce commutateur de groupe à impulsion est sélectionnée : GS1 = commutateur de groupe avec commande par bouton-poussoir et temporisation de retour en secondes.
• Un bouton-poussoir radio avec fonction Montée-Arrêt-Descente-Arrêt peut être appris comme bouton universel, ainsi qu’un bouton-poussoir radio comme bouton directionnel.
• Une impulsion en haut active spécifiquement la position de commutation Montée.
• Une impulsion en bas active spécifiquement la position de commutation Descente.
• Une autre impulsion dans la même direction interrompt immédiatement la séquence.
• Une impulsion dans la direction opposée arrête, puis après une pause de 500 ms, commute dans la direction opposée.
• Commande centrale dynamique avec ou sans priorité possible.
• GS2 = commutateur de groupe comme GS1, bouton central toujours sans priorité.
• GS3 = commutateur de groupe comme GS2, avec fonction inversion double-clic pour le bouton local ainsi qu’un bouton radio appris comme bouton universel : après un double-clic, le store s’inverse jusqu’à arrêt par une brève pression.
• GS4 = commutateur de groupe comme GS2, avec fonction inversion par pression : le bouton de commande agit d’abord de manière statique.
• Le relais est activé tant que le bouton est pressé, permettant de tourner un store par de courtes impulsions dans la direction opposée.
• GR = relais de groupe.
• Tant qu’un bouton radio est fermé, un contact est fermé, puis il s’ouvre à nouveau.
• Au signal radio suivant, l’autre contact se ferme, etc.
• Commande de scènes d’ombrage : avec un signal de commande d’un bouton appris comme bouton de scène à double bascule, jusqu’à 4 temps de descente préenregistrés peuvent être appelés.
• En commande via le logiciel GFVS, des ordres de montée et descente avec indication précise du temps de course peuvent être lancés.
• L’actionneur renvoie toujours le temps exact parcouru après chaque activité, même si elle est déclenchée par un bouton, ce qui permet un affichage toujours correct de la position de l’ombrage dans le logiciel GFVS.
• À l’atteinte des positions finales haute et basse, la position est automatiquement synchronisée.
• Si un capteur de luminosité extérieur radio est appris en plus d’un bouton de scène, les scènes 1, 2 et 4 sont automatiquement exécutées selon la luminosité extérieure.
• Avec le commutateur rotatif inférieur, la temporisation de retour à la position Arrêt en secondes est réglée.
• Le temps de temporisation doit donc être choisi au moins aussi long que la durée de course de l’élément d’ombrage ou du volet roulant.

EAN / GTIN : 4010312300213
