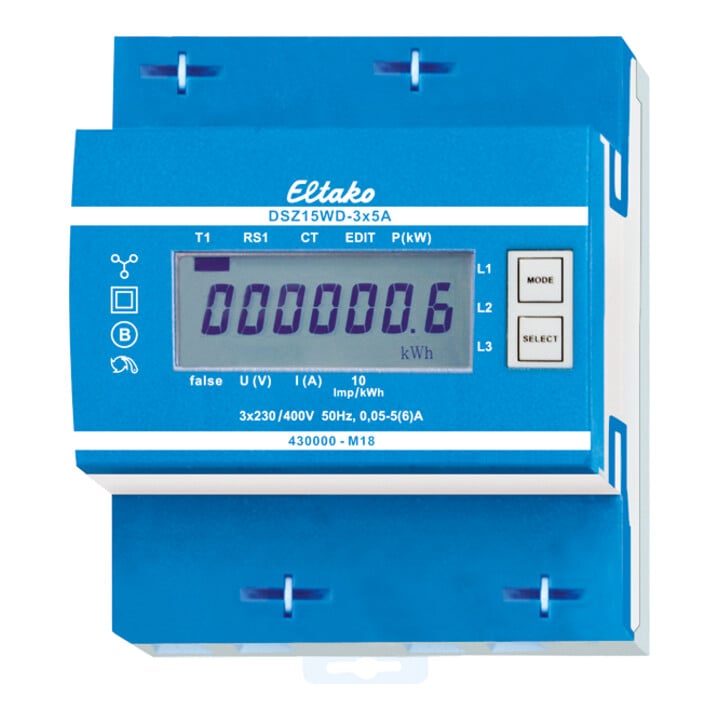

• Compteur triphasé avec transformateur réglable et homologation MID
• Courant maximal 3x5A, perte en veille seulement 0,5 watt par voie
• Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 4 unités de division = 70 mm de large, 58 mm de profondeur
• Classe de précision B (1 %)
• Avec interface S0
• Ce compteur triphasé mesure l’énergie active en fonction des courants circulant dans les transformateurs
• La consommation propre de seulement 0,5 watt d’énergie active par voie n’est pas mesurée ni affichée
• 1, 2 ou 3 transformateurs avec des courants secondaires jusqu’à 5A peuvent être connectés
• Le courant de démarrage est de 10 mA
• La connexion N doit être présente
• L’affichage LCD à 7 segments peut être lu deux fois en deux semaines même sans alimentation électrique
• La consommation de puissance est indiquée par une barre clignotante 10 fois par kWh sur l’affichage
• À droite de l’écran se trouvent les boutons MODE et SELECT, avec lesquels on navigue dans le menu selon le mode d’emploi
• L’éclairage de fond s’allume d’abord
• Ensuite, l’énergie active totale, l’énergie active du compteur réinitialisable ainsi que les valeurs instantanées de puissance, tension et courant par phase peuvent être affichées
• De plus, le rapport du transformateur peut être réglé
• En usine, il est réglé sur 5:5 et verrouillé par un cavalier sur les bornes marquées JUMPER
• Le rapport du transformateur est adapté au transformateur installé en retirant le cavalier et en réglant selon le mode d’emploi
• Il est ensuite verrouillé à nouveau avec le cavalier
• Les rapports de transformateur réglables sont : 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 et 1500:5
• Message d’erreur (false) : en cas d’absence de phase ou de sens de courant incorrect, « false » et la phase concernée sont affichés
• Attention ! Avant toute intervention sur les transformateurs de courant, couper l’alimentation des voies de tension du compteur
EAN / GTIN : 4010312501641
