• 1 +1 contact normalement fermé sans potentiel 16A/250V AC, lampes LED 230V jusqu’à 600W, lampes à incandescence 2000W
• Perte en veille seulement 0,03-0,4 watt

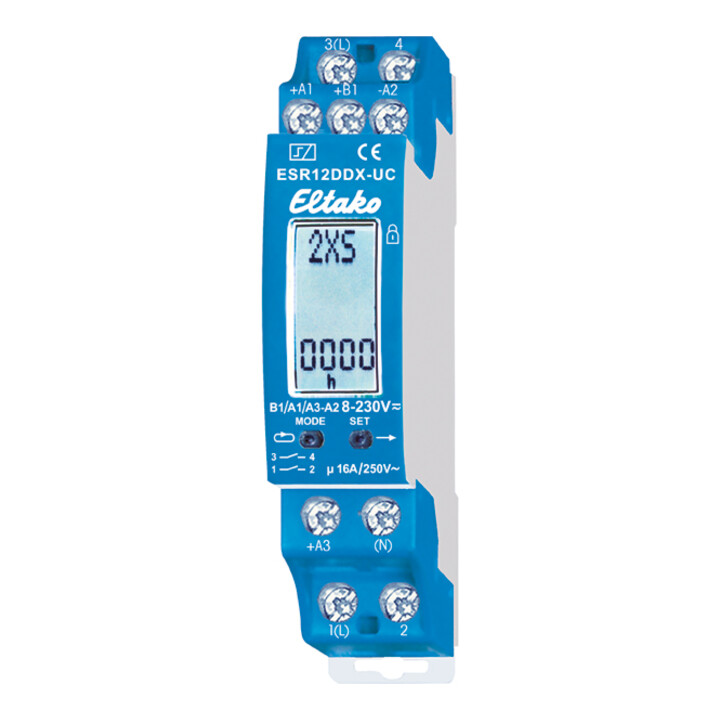

• Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeur
• Grâce à la technologie brevetée Eltako Duplex (DX), les contacts normalement sans potentiel peuvent commuter le courant alternatif 230 V 50 Hz en coupure au passage par zéro, réduisant ainsi considérablement l’usure
• Pour cela, il suffit de connecter le conducteur neutre à la borne (N) et la phase à 1 (L) et/ou 3 (L), ce qui entraîne une perte en veille supplémentaire de seulement 0,1 watt
• Tension de commande universelle 8…230 V UC
• Tension d’alimentation identique à la tension de commande
• Les fonctions sont sélectionnées selon le mode d’emploi avec les touches MODE et SET et affichées numériquement sur un écran LCD, éventuellement verrouillées
• Le temps cumulé de mise en marche est affiché en permanence
• D’abord en heures (h), puis en mois (m) avec un chiffre décimal
• Grâce à l’utilisation de relais bistables, il n’y a aucune perte de puissance dans la bobine ni échauffement en état de marche
• Après l’installation, attendre la courte synchronisation automatique avant de connecter la charge au réseau
• Uniquement pour les fonctions interrupteur à impulsion : en cas de coupure de l’alimentation, l’appareil s’éteint ou conserve son état selon le réglage (indiqué par un + à côté de l’abréviation de fonction à l’affichage)
• Réglage via RSM dans le menu d’affichage
• De plus, pour ces fonctions, les entrées de commande A1 et A3 peuvent être définies comme entrées de commande centrale avec les touches MODE et SET : ZA1 = arrêt central via A1, local via A3. ZE1 = marche centrale via A1, local via A3. Z00 = pas de commande centrale
• Marche centrale via A1, arrêt central via A3, sans commande locale, voir fonction RS
• Depuis la fabrication semaine 3/2010 (03/10), les fonctions relais sont compatibles avec la tension de commutation d’un variateur pour retour d’état
• À partir de 110 V de tension de commande et dans les réglages 2S, WS, SS et GS, courant des lampes néon jusqu’à 5 mA, selon la tension d’amorçage
• Avec les touches MODE et SET, 18 fonctions sont sélectionnables : OFF = toujours OFF
• 2xS = interrupteur à impulsion double avec un contact normalement fermé par circuit, entrées de commande A1 et A3. 2S = interrupteur à impulsion avec 2 contacts normalement fermés
• WS = interrupteur à impulsion avec 1 contact normalement fermé et 1 contact normalement ouvert
• SS1 = commutateur série 1 + 1 contact normalement fermé avec séquence de commutation 0 - contact 1 (1-2) - contact 2 (3-4) - contacts 1 + 2. SS2 = commutateur série 1 + 1 contact normalement fermé avec séquence 0 - contact 1 - contacts 1 + 2 - contact 2. SS3 = commutateur série 1 + 1 contact normalement fermé avec séquence 0 - contact 1 - contacts 1 + 2.
• GS = commutateur de groupe 1 + 1 contact normalement fermé avec séquence 0 - contact 1 - 0 - contact 2.
• RS = interrupteur avec 2 contacts normalement fermés, avec A1 = entrée de commande marche et A3 = entrée de commande arrêt
• 2xR = relais de commutation double avec un contact normalement fermé par circuit, entrées de commande A1 et A3. 2R = relais de commutation avec 2 contacts normalement fermés
• WR = relais de commutation avec 1 contact normalement fermé et 1 contact normalement ouvert
• RR = relais de commutation (relais à courant de repos) avec 2 contacts normalement ouverts
• EAW = relais à balayage marche/arrêt avec 1 + 1 contacts normalement fermés, temps de balayage 1 s chacun
• EW = relais à balayage marche avec 1 contact normalement fermé et 1 contact normalement ouvert, temps de balayage 1 s
• AW = relais à balayage arrêt avec 1 contact normalement fermé et 1 contact normalement ouvert, temps de balayage 1 s
• GR = relais de groupe 1 + 1 contact normalement fermé (relais avec contact à basculement)
• ON = toujours ON
• Sauf pour 2xS, 2xR et RS, les entrées de commande A1 et A3 ont la même fonction, sauf lorsqu’elles sont utilisées comme entrées de commande centrale
• Après réglage de la fonction souhaitée, celle-ci peut être verrouillée
• Une flèche à droite de l’abréviation de fonction en haut de l’écran indique l’état de verrouillage
EAN / GTIN : 4010312108093
