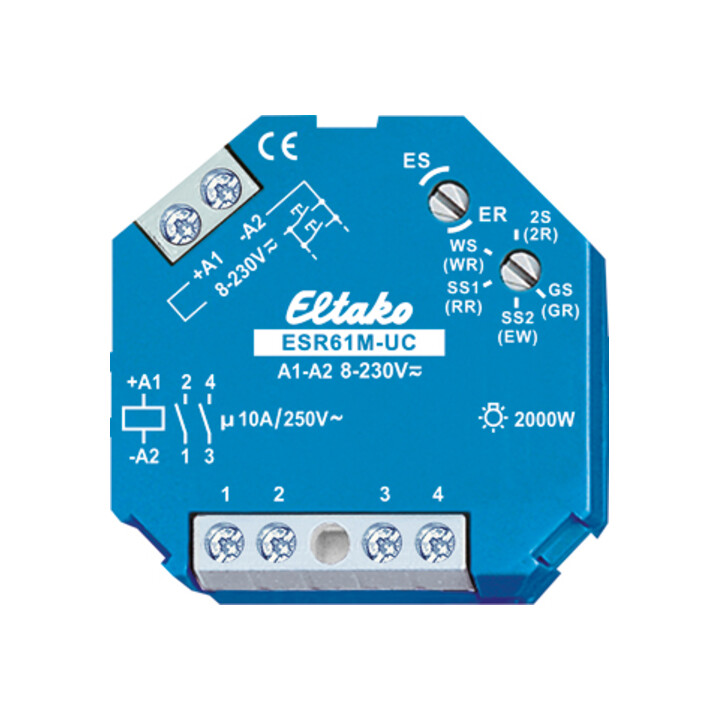

• 1+1 contact normalement ouvert, potentiel libre 10A/250V AC, lampes LED 230V jusqu’à 200W, ampoules à incandescence 2000W
• Pas de perte en veille
• Pour montage encastré
• 45 mm de long, 45 mm de large, 32 mm de profondeur
• Technologie hybride de pointe combinant les avantages d’une commande électronique sans usure avec la haute performance des relais spéciaux
• Tension de commande universelle 8...230V UC
• Aucune alimentation continue requise, donc pas de perte en veille
• Grâce à l’utilisation d’un relais bistable, il n’y a pas de perte de puissance dans la bobine ni de chauffage même en état de marche
• Après l’installation, attendre la synchronisation automatique courte avant de connecter la charge commutée au réseau
• Avec l’interrupteur rotatif ES/ER, les fonctions du deuxième interrupteur rotatif sont présélectionnées
• Avec ER, les fonctions de pince sont sélectionnées
• Dix fonctions sont disponibles :
- 2S = interrupteur à impulsion avec 2 contacts normalement ouverts
- (2R) = relais de commutation avec 2 contacts normalement ouverts
- WS = interrupteur à impulsion avec 1 contact normalement ouvert et 1 contact normalement fermé
- (WR) = relais de commutation avec 1 contact normalement ouvert et 1 contact normalement fermé
- SS1 = interrupteur en série 1 + 1 contact normalement ouvert avec séquence de commutation 0 - contact 1 (1-2) - contact 2 (3-4) - contacts 1 + 2
- (RR) = relais de commutation (relais à courant de repos) avec 2 contacts normalement fermés
- SS2 = interrupteur en série 1 + 1 contact normalement ouvert avec séquence de commutation 0 - contact 1 - contacts 1 + 2 - contact 2
- (EW) = relais à balayage d’enclenchement avec 1 contact normalement ouvert et 1 contact normalement fermé, temps de balayage 1 s
- GS = interrupteur de groupe 1 + 1 contact normalement ouvert avec séquence de commutation 0 - contact 1 - 0 - contact 2
- (GR) = relais de groupe 1 + 1 contact normalement ouvert (relais avec contact inverseur)
• Ce relais ne convient pas pour le retour d’état avec la tension de commutation d’un variateur
• Pour cela, utiliser uniquement les relais ESR12DDX-UC, ESR12NP-230V+UC ou ESR61NP-230V+UC
• L’électronique ne possède pas d’alimentation propre et ne consomme donc aucun courant dans les deux positions des contacts
• Le courant de commande ne circule que pendant la courte impulsion de commande de seulement 0,2 seconde, qui active le microcontrôleur, lui permet de lire le dernier état de commutation dans sa mémoire non volatile, de commuter le relais bistable dans la direction opposée et d’enregistrer le nouvel état dans la mémoire
EAN / GTIN : 4010312108079
