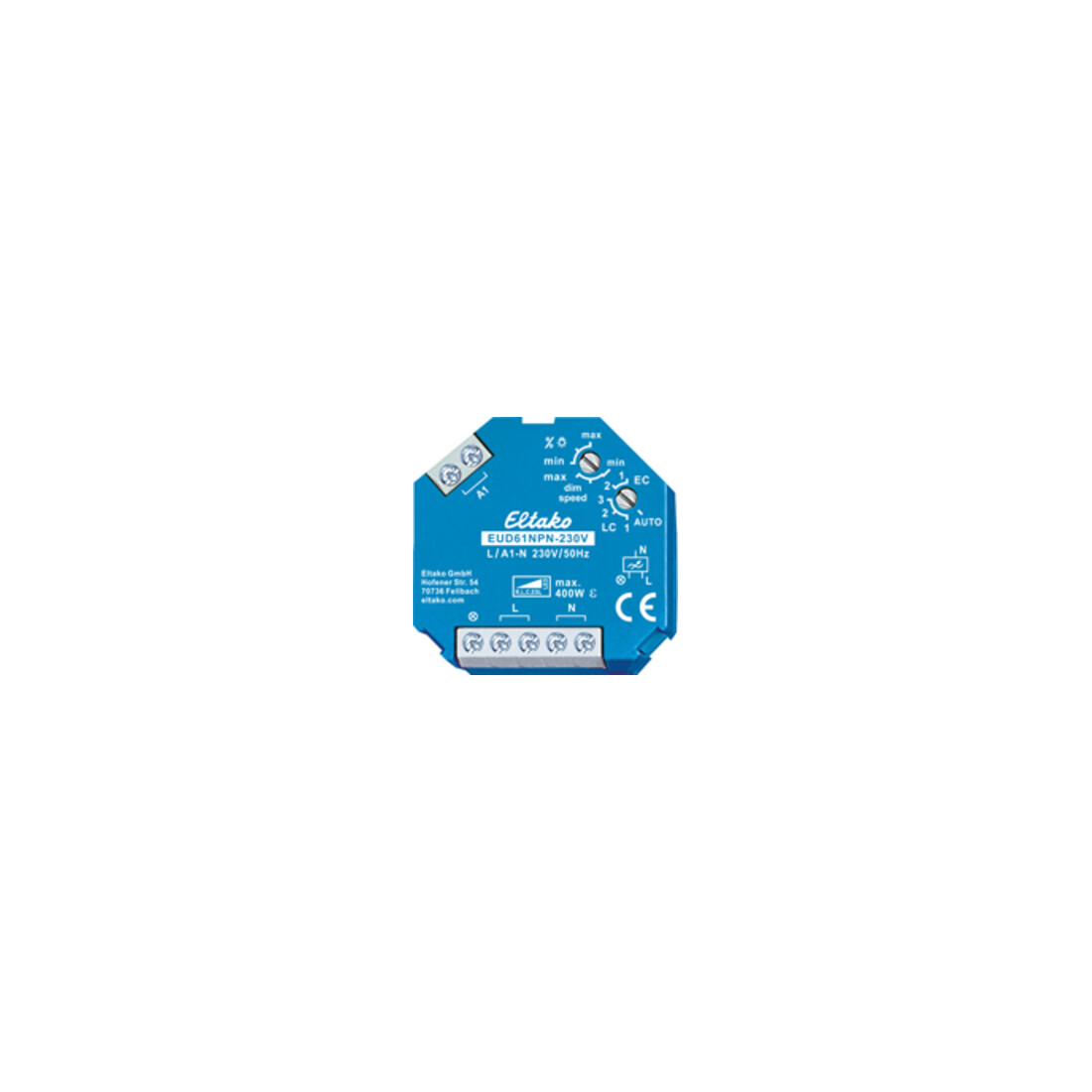

Eltako Interrupteur à impulsion variateur EUD61NPN-230V

• Variateur universel.
• Power MOSFET jusqu’à 400W.
• Reconnaissance automatique de la lampe.
• Perte en veille seulement 0,1 watt.
• Luminosité minimale ou vitesse de variation réglable.
• Avec fonction chambre d’enfant et fonction veille.
• Pour montage encastré.
• 45 mm de long, 45 mm de large, 18 mm de profondeur.
• Variateur universel pour lampes jusqu’à 400W, selon les conditions de ventilation et le type de variation.
• Lampes économiques dimmables ESL et lampes LED 230V dimmables, dépendant également de l’électronique de la lampe.
• Circuit en passage par zéro avec démarrage et extinction doux pour protéger la lampe.
• Tension de commande, tension d’alimentation et tension de commutation 230V.
• Pas de charge minimale requise.
• Courtes commandes de contrôle pour allumer/éteindre, commande continue modifiant la luminosité jusqu’à la valeur maximale.
• Une interruption de la commande inverse la direction de variation.
• Le niveau de luminosité réglé est mémorisé à l’extinction (mémoire).
• En cas de coupure de courant, la position de commutation et le niveau de luminosité sont mémorisés et, le cas échéant, la remise sous tension se fait automatiquement.
• Protection électronique automatique contre les surcharges et coupure en cas de surchauffe.
• Le potentiomètre supérieur %Lampe/vitesse de variation permet de régler soit la vitesse de variation soit la luminosité minimale (pleinement atténuée).
• La vitesse de variation modifie également la durée du démarrage et de l’extinction doux.
• Le potentiomètre inférieur détermine en fonctionnement si la reconnaissance automatique de la lampe doit être active ou si des positions confort spécifiques sont sélectionnées :
• AUTO permet la variation de tous types de lampes.
• EC1 est une position confort pour lampes économiques qui doivent être allumées avec une tension augmentée pour pouvoir se rallumer à froid même atténuées.
• EC2 est une position confort pour lampes économiques qui ne peuvent pas se rallumer atténuées en raison de leur conception.
• La mémoire est donc désactivée dans cette position.
• LC1 est une position confort pour lampes LED 230V dimmables qui ne peuvent pas être atténuées suffisamment sur AUTO (découpage de phase) et doivent donc être forcées en phase directe.
• LC2 et LC3 sont des positions confort pour lampes LED 230V dimmables comme LC1, mais avec d’autres courbes de variation.
• Dans les positions EC1, EC2, LC1, LC2 et LC3, aucun transformateur inductif (bobiné) ne doit être utilisé.
• De plus, le nombre maximal de lampes LED dimmables peut être inférieur en raison de la conception, comparé à la position AUTO.
• Avec fonction chambre d’enfant : en allumant par une pression prolongée sur le bouton, la lampe s’allume après environ 1 seconde à la luminosité la plus faible et, tant que le bouton est maintenu, la luminosité augmente lentement sans modifier le dernier niveau mémorisé.
• Avec fonction veille : un double impulsion atténue l’éclairage depuis le niveau actuel jusqu’à la luminosité minimale puis éteint.
• La durée maximale de variation de 60 minutes dépend du niveau actuel et de la luminosité minimale réglée, et peut donc être réduite en conséquence.
• Une pression courte permet d’éteindre à tout moment pendant la variation.
• Une pression longue pendant la variation augmente la luminosité et termine la fonction veille.
• Les charges inductives (L, par ex. transformateurs bobinés) et les charges capacitives (C, par ex. transformateurs électroniques et lampes LED) ne doivent pas être mélangées.
• Les charges résistives (R, par ex. lampes à incandescence et halogènes 230V) peuvent être mélangées librement.

EAN / GTIN : 4010312109564
