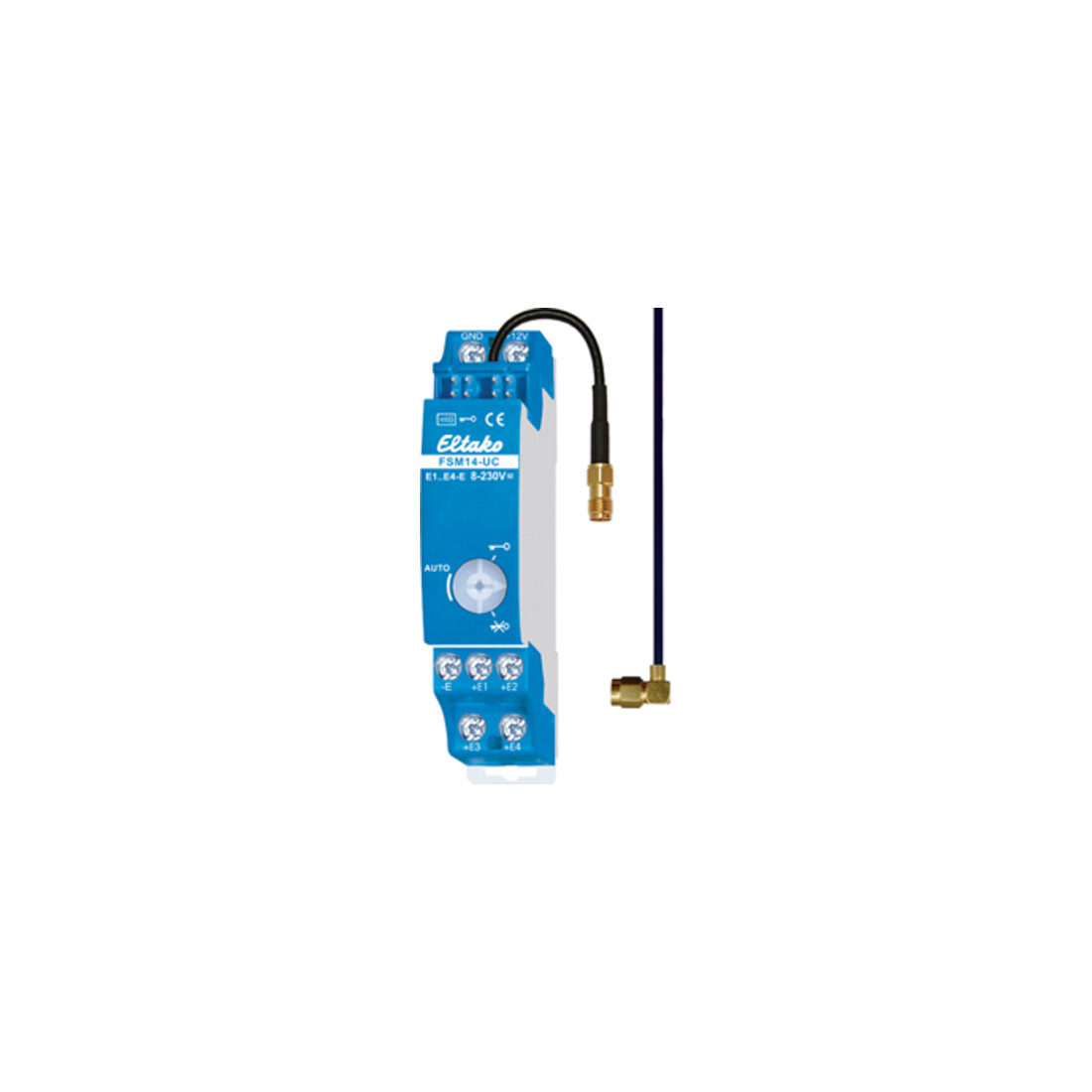

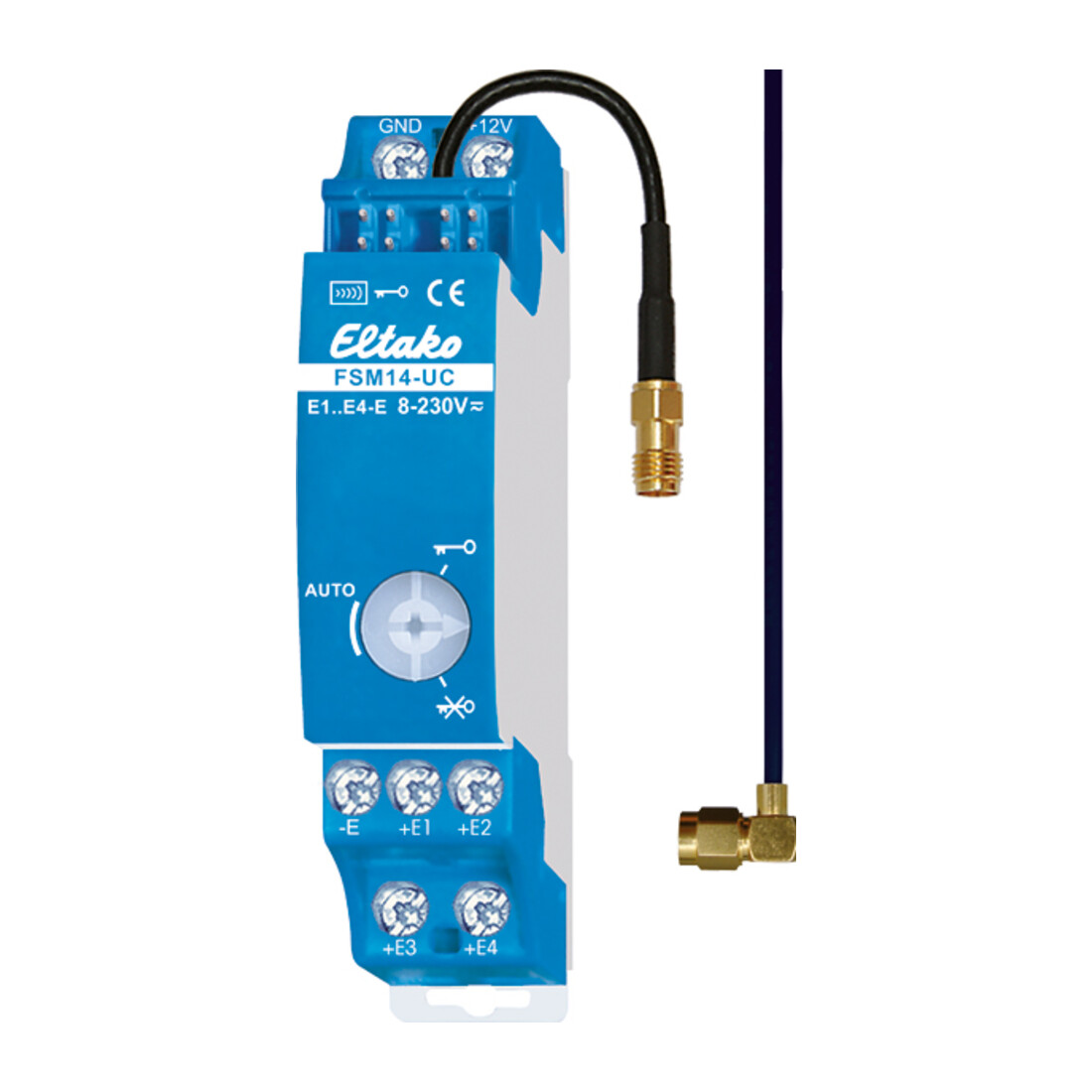

• Module émetteur radio 4 canaux.
• Avec antenne interchangeable.
• Une antenne radio FA250 peut être connectée si nécessaire.
• Perte en mode veille seulement 0,1 watt.
• Appareil modulaire pour montage sur rail DIN (1TE).
• Connexion au bus Eltako-RS485.
• Câblage transversal de l'alimentation avec pont de connexion.
• Alternativement, l'alimentation peut être réalisée avec une alimentation à découpage 12V DC sur les bornes +12V/GND.
• Ce module émetteur radio dispose de quatre canaux et peut ainsi envoyer des télégrammes radio dans le système radio bâtiment Eltako comme un interrupteur radio 4 canaux.
• E1 déclenche un télégramme radio comme si on appuyait sur la bascule supérieure d’un interrupteur radio à bascule, E2 comme la bascule inférieure, E3 comme la bascule gauche supérieure d’un interrupteur radio à double bascule, et E4 comme la bascule gauche inférieure d’un interrupteur radio à double bascule.
• Le télégramme à l’ouverture des contacts de commande est identique à un relâchement d’interrupteur radio.
• Plusieurs modules émetteurs radio ne doivent pas être commandés simultanément.
• La tension de commande universelle sur +En/-E traite des commandes de 8 à 253 V AC ou de 10 à 230 V DC avec une durée minimale de 0,2 seconde.
• Capacité parallèle maximale des lignes de commande à 230 V : 0,9 microfarad.
• Cela correspond à une longueur d’environ 3000 mètres.
• Si les bornes E1 et E2 sont reliées par un pont, un télégramme radio de E2 est envoyé une fois par minute tant que la tension de commande est présente.
• Par exemple pour des commandes centrales prioritaires.
• Le commutateur rotatif est nécessaire pour activer ou désactiver le cryptage et doit être en position AUTO en fonctionnement.
• Activation du cryptage : tourner le commutateur rotatif en butée droite (position clé) et appuyer une fois sur un bouton.
• Désactivation du cryptage : tourner le commutateur rotatif en butée gauche (position clé barrée) et appuyer une fois sur un bouton.
EAN / GTIN : 4010312316078
