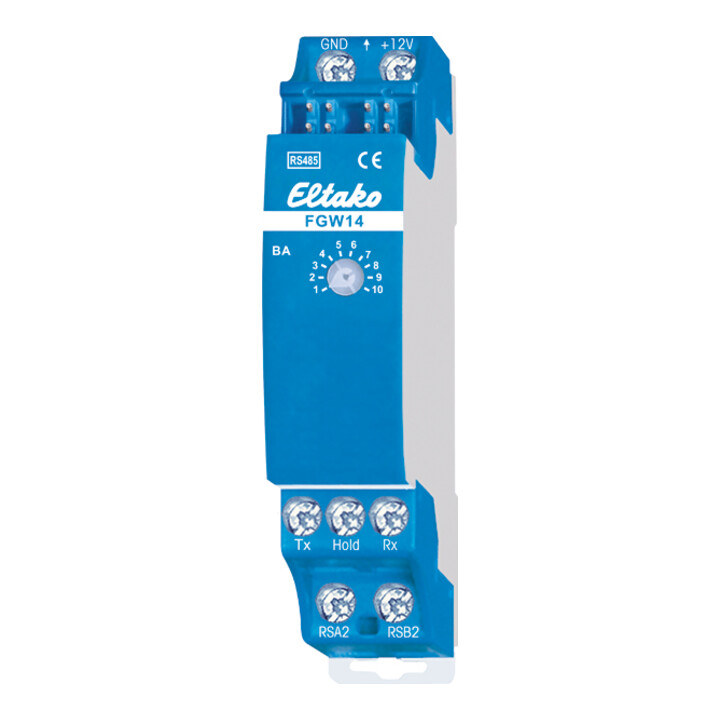

Eltako Passerelle bus RS485 FGW14

• Passerelle multiple.
• Bidirectionnelle.
• Perte en veille seulement 0,5 watt.
• Appareil modulaire pour montage sur rail DIN.
• La passerelle ne mesure qu’1 TE de large, mais peut être utilisée de plusieurs façons : pour coupler jusqu’à trois modules de réception radio, pour une connexion directe via l’interface RS232 avec un PC, pour la connexion aux composants bus de la série plus ancienne 12 ou comme connecteur bus entre deux bus RS485 de la série 14.
• Connexion au bus Eltako RS485.
• Câblage transversal du bus et de l’alimentation avec pont de connexion.
• La borne Hold est reliée au FAM14 ou au FTS14KS.
• Les modules de réception radio sont raccordés en parallèle aux bornes bus secondaires RSA2 et RSB2 ainsi qu’aux bornes d’alimentation GND et +12V.
• Jusqu’à 10 modules d’entrée bouton-poussoir FTS12EM peuvent être raccordés en série aux bornes bus secondaires RSA2 et RSB2, éventuellement en série avec les modules de réception radio FEM.
• La connexion PC s’effectue par branchement aux bornes Tx et Rx.
• Les actionneurs de la série 12 sont raccordés aux bornes bus secondaires RSA2 et RSB2.
• Il n’y a pas de connexion Hold ici.
• Un second bus de la série 14 est alimenté via les bornes RSA2/RSB2.
• Les réglages de l’interrupteur rotatif des modes de fonctionnement BA se font conformément au manuel d’utilisation.

EAN / GTIN : 4010312313855
