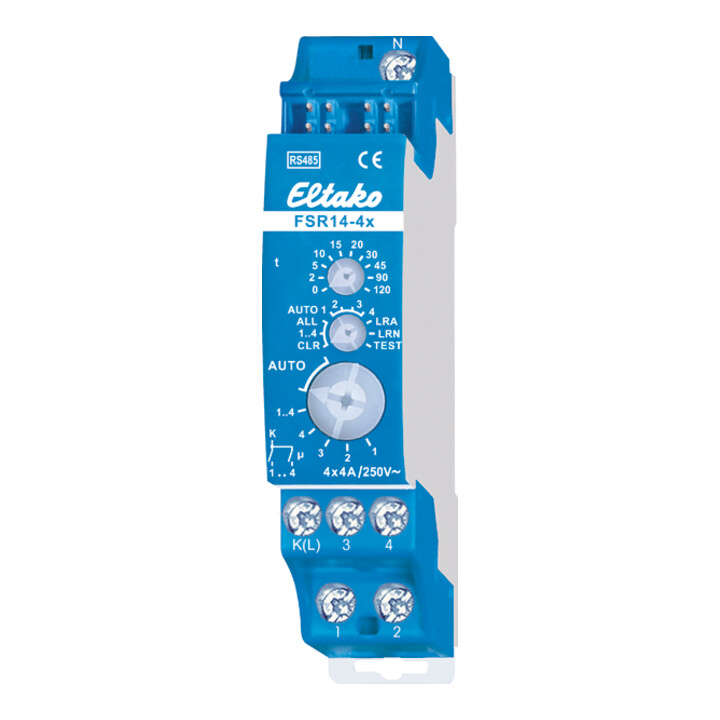

• Relais à impulsion électrique avec 4 canaux, chacun avec 1 contact normalement ouvert 4A/250V AC, lampes LED 230V jusqu’à 200W, lampes à incandescence 1000W, potentiellement isolé de la tension d’alimentation, avec technologie DX
• Bidirectionnel
• Consommation en veille seulement 0,1 watt
• Appareil modulaire pour montage sur rail DIN EN 60715 TH35. 1 module = 18 mm de large, 58 mm de profondeur
• Connexion au bus Eltako-RS485
• Câblage transversal du bus et de l’alimentation avec pont de connexion
• Avec la technologie duplex brevetée d’Eltako, les contacts normalement sans potentiel peuvent commuter la tension alternative 230V 50Hz en coupure au passage par zéro, réduisant ainsi considérablement l’usure
• Pour cela, il suffit de connecter le conducteur neutre à la borne (N) et la phase à la borne K(L), ce qui entraîne une consommation supplémentaire en veille de seulement 0,1 watt
• Lorsque les 4 relais du FSR14-4x sont activés, la consommation est de 0,7 watt
• En cas de coupure de l’alimentation, l’appareil s’éteint de manière définie
• Les canaux peuvent être programmés indépendamment comme canal ES et/ou ER
• Commande de scènes : avec l’un des quatre signaux de commande d’un bouton programmée comme bouton de scène à double bascule, plusieurs canaux d’un ou plusieurs FSR14-4x peuvent être allumés ou éteints en tant que scène
• Les commandes centrales peuvent être envoyées via des boutons radio et/ou un contrôleur Professional Smart Home
• Les boutons sont programmés et les 4 canaux testés à l’aide des commutateurs rotatifs
• Pour le fonctionnement normal, le commutateur rotatif du milieu et celui du bas sont ensuite réglés sur AUTO
• Le commutateur rotatif supérieur règle éventuellement pour tous les canaux la durée EW (0-120 secondes) pour les relais ou la durée RV (0-120 minutes) pour les relais à impulsion électrique
• Lorsqu’un ou plusieurs capteurs de luminosité à détection de mouvement radio FBH (Master) et/ou FBH (Slave) sont programmés, le commutateur supérieur permet de définir séparément pour chaque canal le seuil de commutation à partir duquel l’éclairage s’allume ou s’éteint
• Réglages du commutateur supérieur selon le mode d’emploi
• Lorsqu’un capteur de luminosité radio est programmé, le commutateur supérieur permet de définir séparément pour chaque canal le seuil de commutation en fonction de la luminosité à partir duquel l’éclairage s’allume ou s’éteint (de environ 0 lux en position 0 à environ 50 lux en position 120)
• Une hystérésis d’environ 300 lux entre l’allumage et l’extinction est fixée
• Une durée RV supplémentaire réglée n’est pas prise en compte
• Par canal, un seul FBH (Master) ou FAH peut être programmé
• Un FBH (Master) ou FAH peut cependant être programmé sur plusieurs canaux
• Lorsqu’un contact d’ouverture de fenêtre ou de porte radio FTK ou un capteur de poignée de fenêtre FFG7B est programmé, différentes fonctions peuvent être réglées avec le commutateur rotatif du milieu aux positions AUTO 1 à AUTO 4, et jusqu’à 116 FTK peuvent être reliés : AUTO 1 = fenêtre fermée, sortie active
• AUTO 2 = fenêtre ouverte, sortie active
• En positions AUTO 3 et AUTO 4, les FTK programmés sur un canal sont automatiquement reliés
• En AUTO 3, tous les FTK doivent être fermés pour que le contact de travail se ferme (par ex. pour la régulation climatique)
• En AUTO 4, un FTK ouvert suffit pour fermer le contact de travail (par ex. pour alarme ou activation de l’alimentation d’une hotte aspirante)
• Un ou plusieurs FTK peuvent être programmés sur plusieurs canaux pour permettre différentes fonctions simultanées par FTK
• Après une coupure de courant, la liaison est rétablie par un nouveau signal des FTK ou lors du prochain rapport d’état après 15 minutes
• Une durée RV supplémentaire réglée n’est pas prise en compte
• Fonction avec détecteurs de fumée radio FRW ou capteurs d’eau selon le mode d’emploi
• La LED sous le commutateur rotatif supérieur accompagne la procédure de programmation selon le mode d’emploi et indique en fonctionnement les commandes de contrôle par un clignotement bref
EAN / GTIN : 4010312313701
