• Sans connexion N, Power MOSFET jusqu’à 200W
• Perte en veille seulement 0,5 watt
• Avec entrées de commande pour bouton-poussoir d’éclairage et interrupteur d’éclairage
• Luminosité minimale, mode de fonctionnement et vitesse de gradation réglables
• Pour montage encastré
• 45 mm de long, 45 mm de large, 18 mm de profondeur

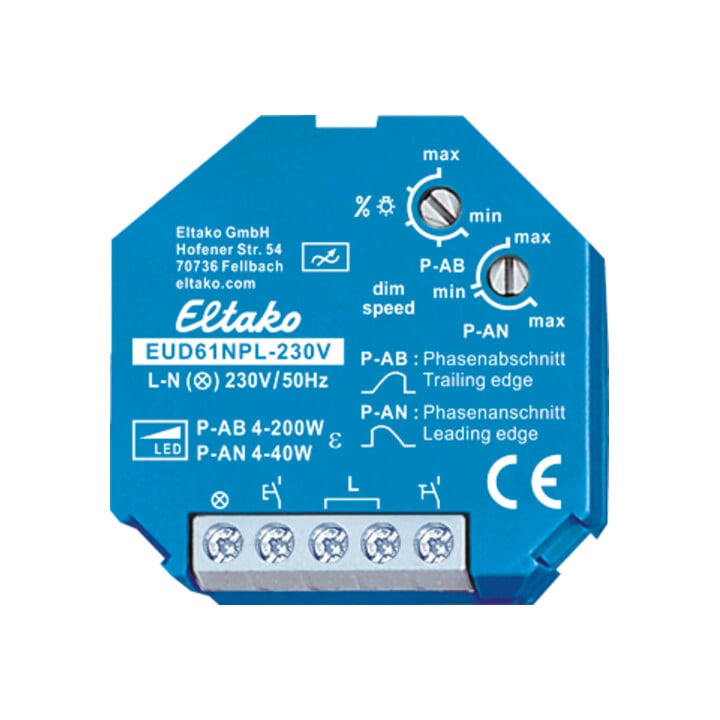

• Variateur universel pour charges R et C jusqu’à 200W, selon les conditions de ventilation
• Lampes ESL dimmables et lampes LED 230V en mode coupure de phase jusqu’à 200W ou en mode angle de phase jusqu’à 40W, selon les conditions de ventilation
• Pour les lampes LED 230V dimmables qui restent légèrement allumées en position éteinte, un élément de charge de base GLE doit être connecté en parallèle à la lampe
• Les charges L (charges inductives, par ex. transformateurs bobinés) ne doivent pas être raccordées
• Circuit en passage par zéro avec allumage et extinction progressifs pour protéger la lampe
• Tension de commande, tension d’alimentation et tension de commutation 230V
• Charge minimale 4W
• Des impulsions de commande courtes allument/éteignent, une commande permanente modifie la luminosité jusqu’à la valeur maximale
• Une interruption de la commande change la direction de la variation de luminosité
• Le niveau de luminosité réglé est mémorisé à l’extinction (mémoire)
• La mémoire peut être désactivée en tournant trois fois le bouton supérieur jusqu’à la butée droite (max)
• Cela permet également de commander les lampes ESL
• Réactivation de la mémoire (réglage usine) en tournant trois fois jusqu’à la butée gauche (min)
• En cas de coupure de courant, la position de commutation et le niveau de luminosité sont sauvegardés et, si nécessaire, réactivés à la remise sous tension
• Protection électronique automatique contre les surcharges et coupure thermique
• Le bouton supérieur % permet de régler la luminosité minimale (complètement atténuée)
• Le bouton inférieur dim speed permet de choisir entre le mode coupure de phase (P-AB) ou angle de phase (P-AN), de régler la vitesse de gradation et de modifier la durée des allumages et extinctions progressifs
• Si les interrupteurs d’éclairage ne peuvent pas être remplacés par des boutons-poussoirs, une entrée de commande spécifique pour interrupteur est prévue : si l’interrupteur fermé est brièvement ouvert, la gradation commence jusqu’à une nouvelle ouverture brève
• Le changement de direction de la gradation se fait automatiquement aux deux points de crête
• La direction peut aussi être changée en ouvrant deux fois brièvement l’interrupteur
• Avec fonction chambre d’enfant (uniquement en commande par bouton-poussoir) : un appui long sur le bouton au démarrage allume à la luminosité la plus faible après environ 1 seconde et, tant que le bouton est maintenu, la luminosité augmente lentement sans modifier le dernier niveau mémorisé
• Avec fonction veille (uniquement en commande par bouton-poussoir) : une double impulsion diminue la luminosité de la position actuelle jusqu’à la luminosité minimale puis éteint
• La durée maximale de gradation de 60 minutes dépend de la position de gradation actuelle et de la luminosité minimale réglée, pouvant être ainsi réduite
• Un appui bref permet d’éteindre à tout moment pendant la gradation descendante
• Un appui long pendant la gradation augmente la luminosité et termine la fonction veille
• Sans connexion N, donc adapté pour montage directement derrière un bouton-poussoir ou un interrupteur d’éclairage, même sans fil N disponible
EAN / GTIN : 4010312109618
