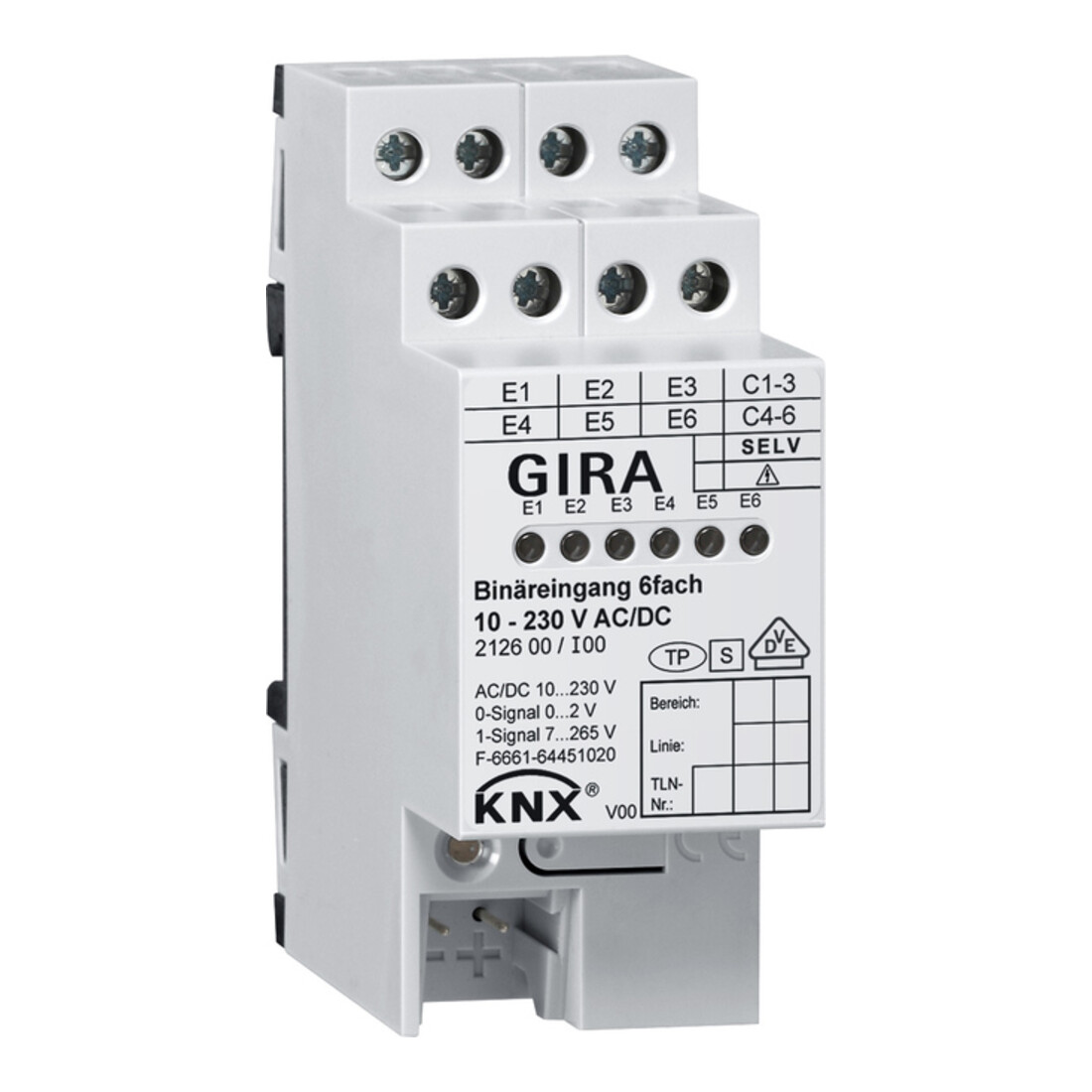

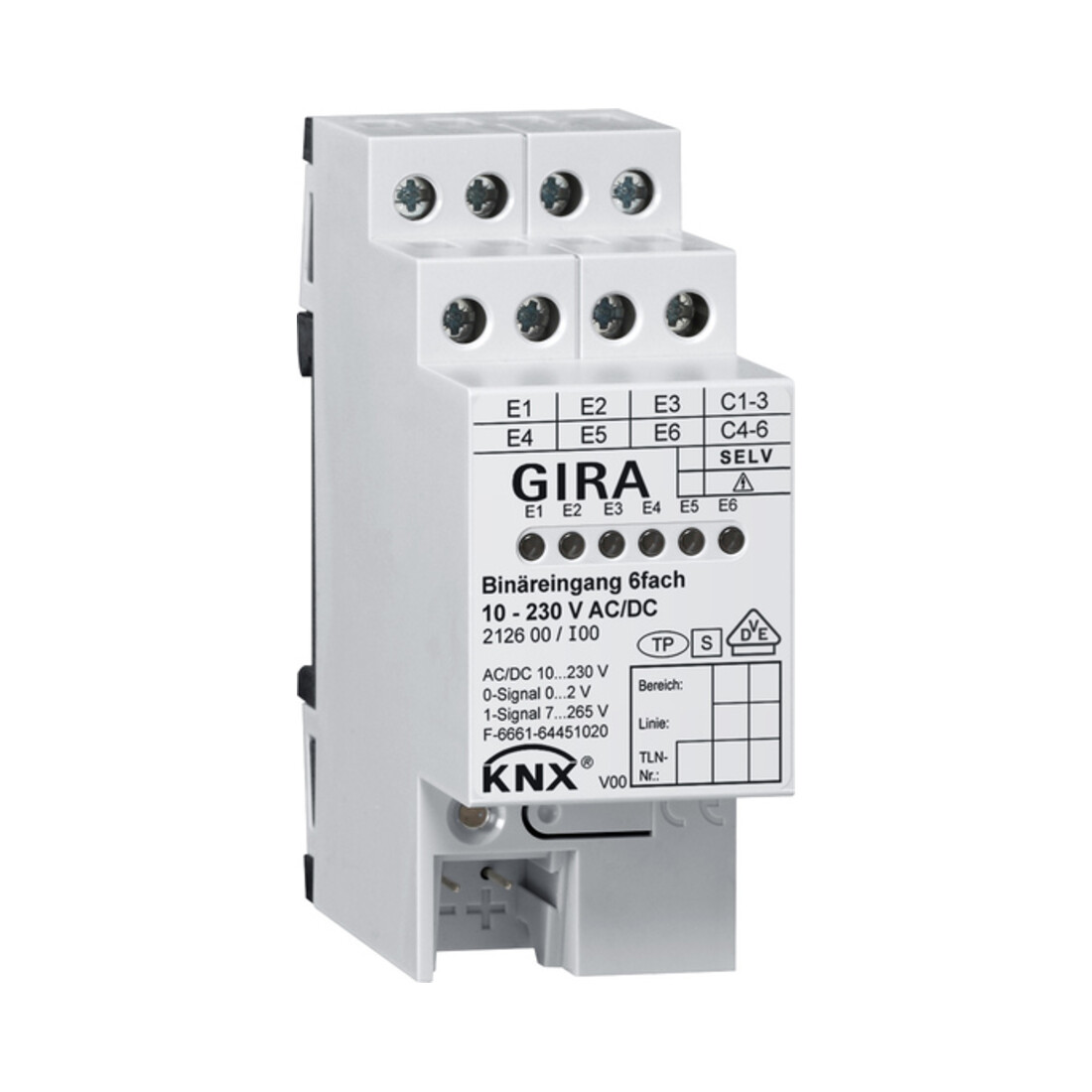

• Entrée binaire KNX 6 voies 10 - 230 V AC DC REG plus entrées binaires REG pour la connexion de contacts
• Les opérations de commutation des contacts (par ex. détecteur ou bouton-poussoir) sont converties en télégrammes KNX
• Les entrées peuvent être attribuées indépendamment à différentes fonctions ou être verrouillées
• Affichage du signal possible via LED d’état jaune
• Caractéristiques : chaque entrée dispose de l’ensemble complet des fonctions
• Toutes les fonctions orientées canal peuvent être paramétrées séparément pour chaque entrée
• Les télégrammes actifs envoyés par les entrées peuvent être retardés globalement après une remise sous tension du bus ou après une programmation ETS
• Temps de rebond et limitation du débit des télégrammes configurables
• Attribution libre des fonctions commutation, variation, volet roulant, générateur de valeur et compteur d’impulsions aux entrées
• Objet de verrouillage pour bloquer des entrées individuelles (polarité de l’objet de verrouillage réglable) pour les fonctions commutation, variation, volet roulant et générateur de valeur
• Comportement à la remise sous tension du bus paramétrable séparément pour chaque entrée
• Fonction commutation : deux objets de commutation indépendants pour chaque entrée (les commandes de commutation sont paramétrables individuellement), commande réglable indépendamment pour front montant et descendant (MAR, ARRÊT, INVERSER, aucune réaction), envoi cyclique indépendant des objets de commutation selon le front ou selon la valeur de l’objet, au choix
• Fonction variation : commande 1 ou 2 zones, temps entre variation et commutation ainsi que pas de variation réglables, répétition de télégrammes et envoi de télégramme d’arrêt possibles
• Fonction volet roulant : commande réglable pour front montant (aucune fonction, OUVRIR, FERMER, INVERSER), concept de commande paramétrable (Step - Move - Step ou Move - Step), temps entre fonctionnement court et long réglable (uniquement avec Step - Move - Step), temps de réglage des lamelles réglable
• Fonction générateur de valeur : front (bouton-poussoir en contact normalement fermé, bouton-poussoir en contact normalement ouvert, interrupteur) et valeur au front paramétrables, réglage de la valeur possible par appui long sur bouton-poussoir pour générateur de valeur, poste secondaire de scène lumineuse avec fonction mémoire permettant aussi la sauvegarde de la scène sans rappel préalable
• Fonction compteur d’impulsions : intervalle de comptage réglable, front (comptage au front montant, comptage au front descendant, comptage aux fronts montant et descendant) paramétrable, nombre d’impulsions requises à l’entrée paramétrable, nombre d’impulsions de comptage nécessaires pour une modification du compteur paramétrable, chaque entrée comprend un compteur principal et un compteur intermédiaire, compteur principal et compteur intermédiaire peuvent fonctionner indépendamment en mode compteur avant ou arrière, valeurs de départ et de fin des compteurs peuvent être définies via paramètre ou objet de communication, interrogation de la valeur du compteur via KNX ou automatiquement, comportement après expiration du compteur paramétrable, remise à zéro du compteur d’impulsions via KNX (reset compteur)
• L’entrée binaire dispose de six entrées indépendantes auxquelles sont raccordés des signaux électriques dans une plage de tension de 10 à 230 V
• Les entrées 1 à 3 et les entrées 4 à 6 ont chacune un potentiel de référence commun
• Il est donc possible de connecter des conducteurs actifs différents par groupe d’entrée, par ex. : E1-E3 = L1 et E4-E6 = L2. Analyse des signaux en courant continu (DC) ou en courant alternatif (AC) possible
EAN / GTIN : 4010337018834
