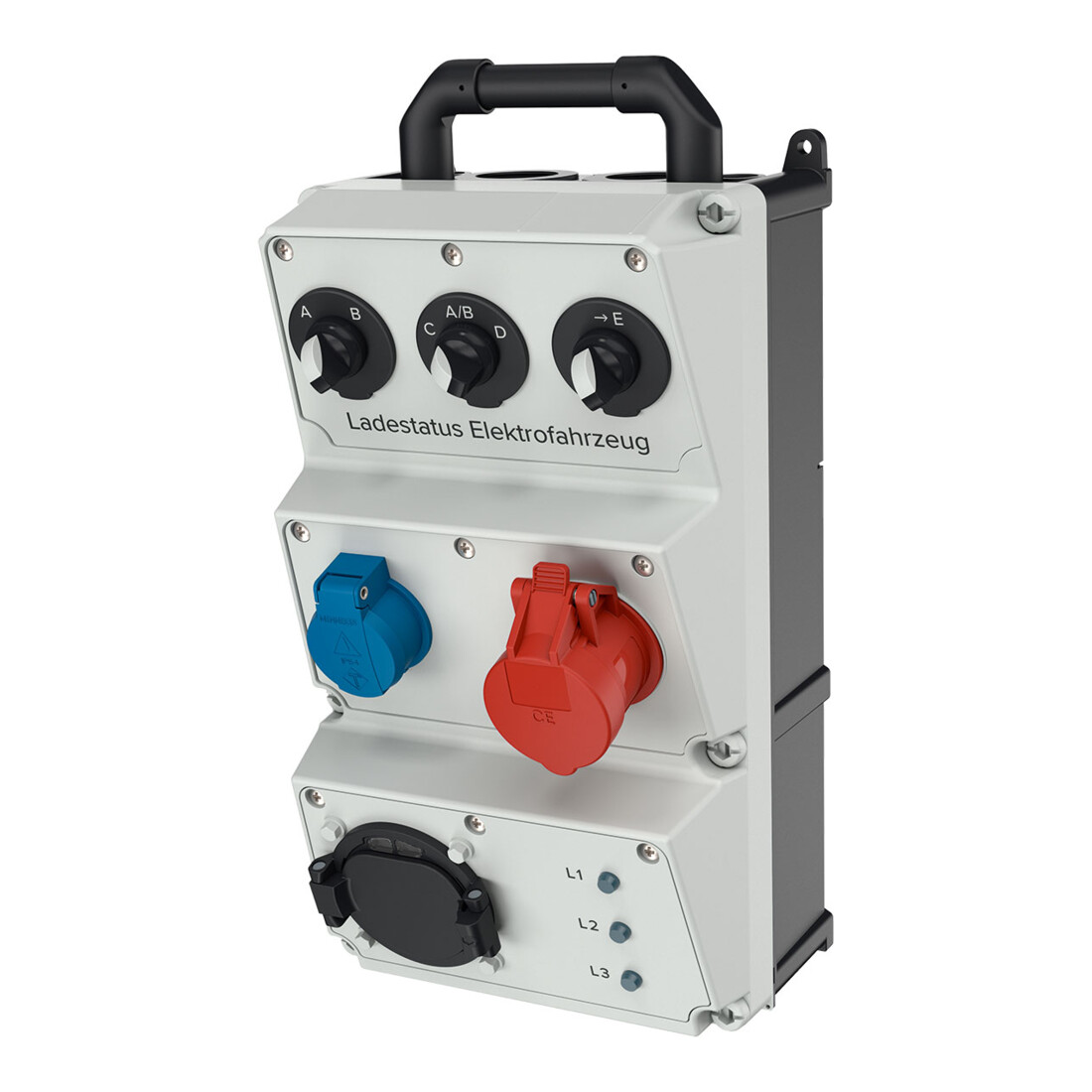

Mennekes Boîte de test pour stations de recharge 320011 E-Mobil.

• Boîtier de test MENNEKES Génération 2 pour systèmes de charge destiné à la vérification fonctionnelle des stations de recharge. Pour le raccordement du boîtier de test, on peut utiliser le câble de charge fixé (Type 2) d’une station de recharge, un câble de charge Mode 3 ou un câble de test Génération 2 (avec prise et couplage de charge).
• Un câble de test n’est pas fourni avec le boîtier de test, mais peut être commandé séparément si nécessaire.
• Boîtier en plastique robuste et au design esthétique AMAPLAST dans le style AMAXX avec poignée de transport, scellable, avec fixation extérieure et intérieure. Degré de protection IP 20. Dimensions 390 × 225 × 165 (H × I × P). Partie supérieure gris électro RAL 7035, partie inférieure noire, articulée latéralement avec vis à double filetage pour couvercle.
Équipement/protection :
Pos.1 : 1 prise avec contact de protection
Pos.2 : 1 prise CEE 16A 5 pôles 400V
Pos.1+2 : 1 disjoncteur 16A 3 pôles + N C
1 prise de charge véhicule 32A Mode 3 avec couvercle rabattable
Autres composants : 3 commutateurs rotatifs, 3 voyants de contrôle de phase, combinaison résistance-diode.
• Les tests suivants peuvent être réalisés :
1. Interrupteur MARCHE / ARRÊT (état A / B)
2. Simulation de véhicules sans et avec dégagement de gaz
3. Charge avec et sans exigence de ventilation (état C / D)
4. Signalement d’erreur du véhicule électrique en cas de court-circuit entre CP et PE (état E)
5. Simulation d’une charge en courant alternatif
6. Simulation d’une charge en courant triphasé - peut être utilisée pour contrôler le sens de rotation du champ
7. Prise de charge pour raccordement à un point de charge Mode 3
8. Voyants de contrôle pour la vérification des phases (états A à E = états véhicule selon norme)

EAN / GTIN : 4015394264620
