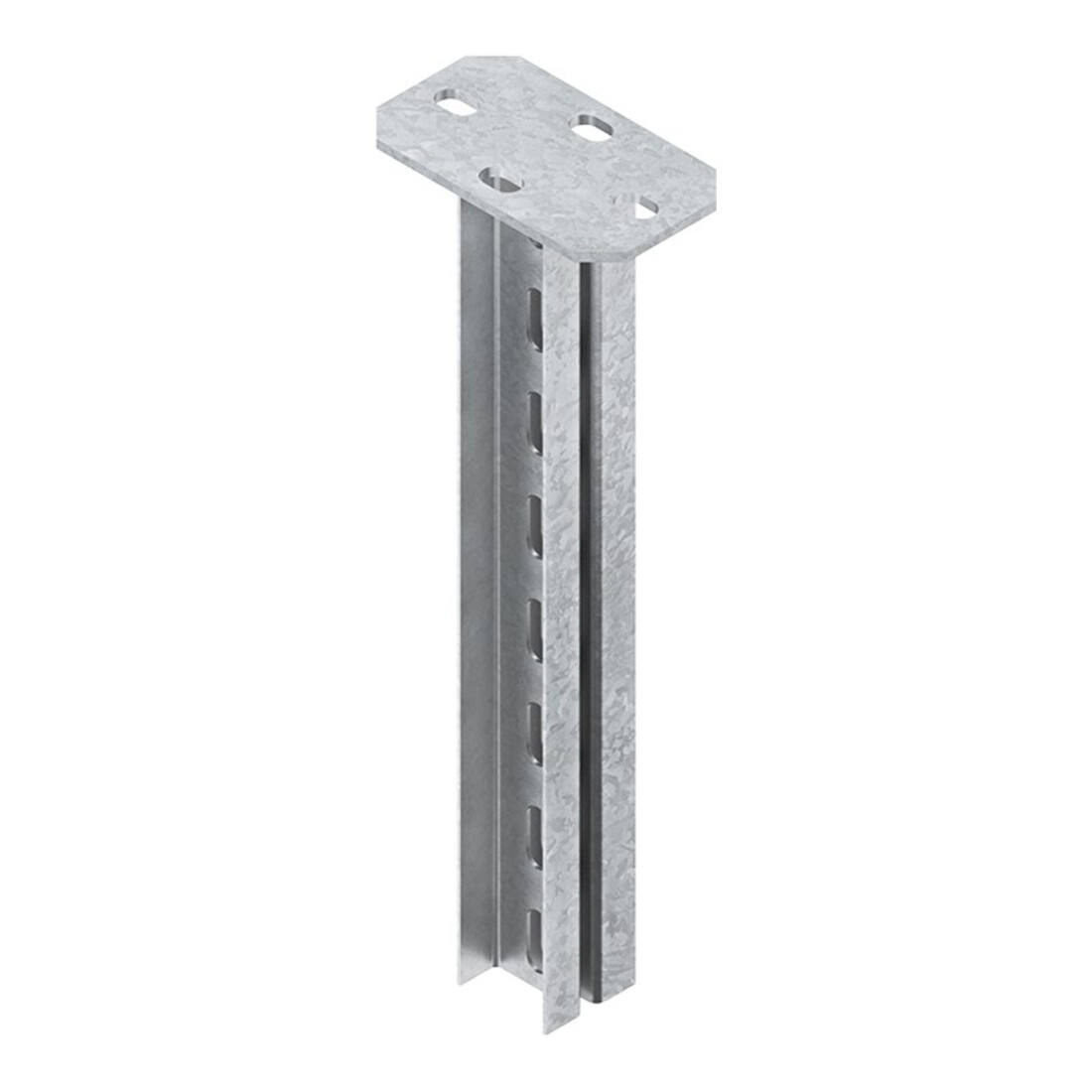

Niedax Tige suspendue HDUF 50/200
Délai de livraison : 2-3 jours ouvrés.
Fabricants et informations
niedax
Code art. : 73847233
Réf. fabricant :
HDUF 50/200

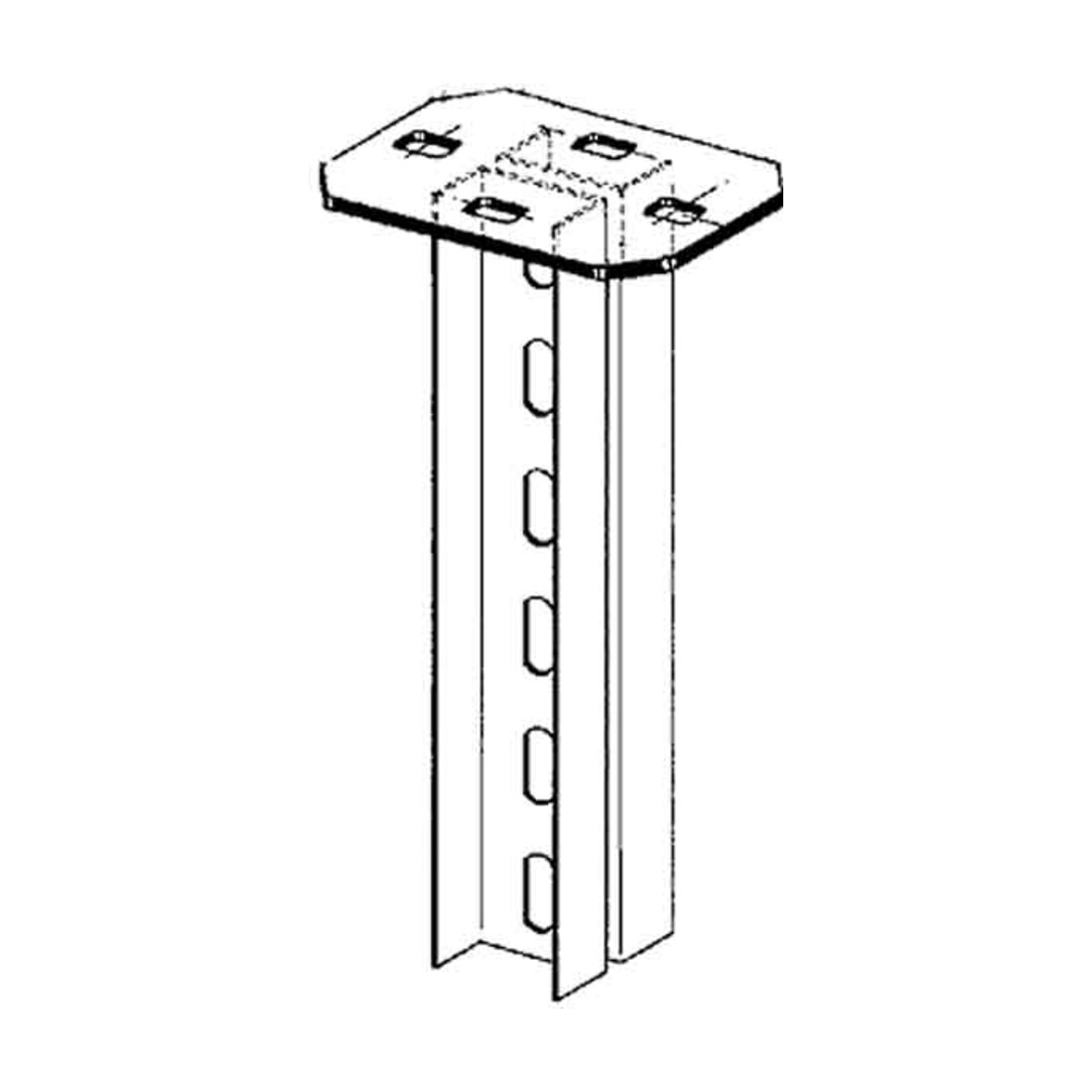

- Montant suspendu, profilé double en U avec plaque de tête soudée, système HDUF 50/..., pour porte-à-faux à pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux possible uniquement avec décalage en hauteur
- Pour des raisons statiques et afin de permettre une pose sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x = 50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité du montant suspendu), au-dessus de l’extrémité du montant suspendu

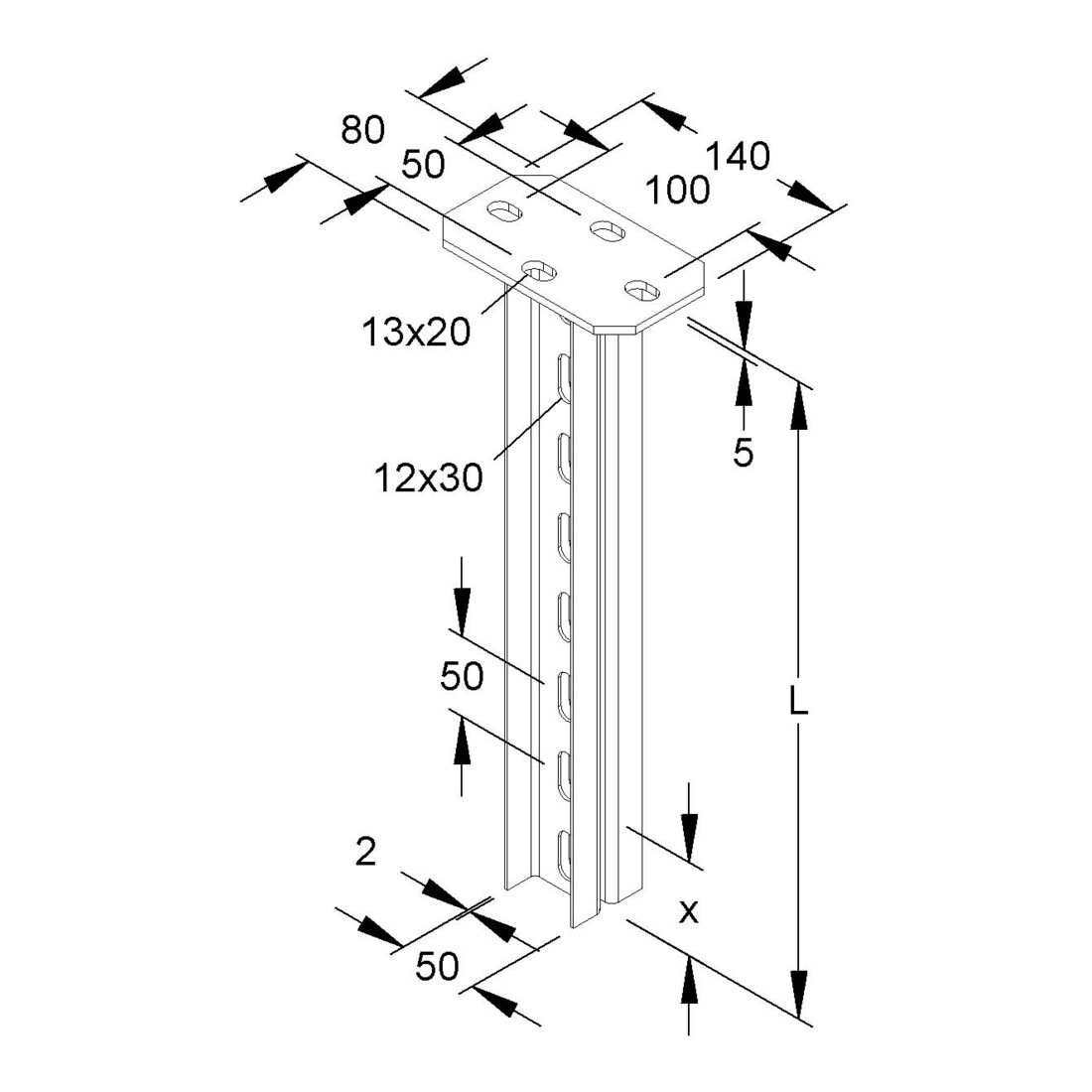

- Attention : espace limité pour le montage des goulottes à câbles (longueur du montant suspendu moins la hauteur du porte-à-faux) ! Pour une utilisation en maintien de fonction, veuillez respecter les prescriptions supplémentaires ! pour porte-à-faux : KTUM... = 400 mm de longueur KTU... = 600 mm de longueur pour porte-à-faux : KTUG... = 400 mm de longueur (maintien de fonction) pour porte-à-faux : KTU... = 400 mm de longueur en combinaison avec adaptateur de console KAWG 12 (maintien de fonction) Dimensions (dimensions approximatives) plaque de tête L x I x P : 140 x 80 x 5 mm perçage de fixation : 13 x 20 mm espacement central : 100 mm profilé en U (double avec un écartement de 6 mm) : 50 x 22 x 2 mm perçage du profil, simple rangée : 12 x 30 mm espacement central : 50 mm longueur totale L : 201 mm matériau : acier, galvanisé à chaud selon DIN EN ISO 1461
