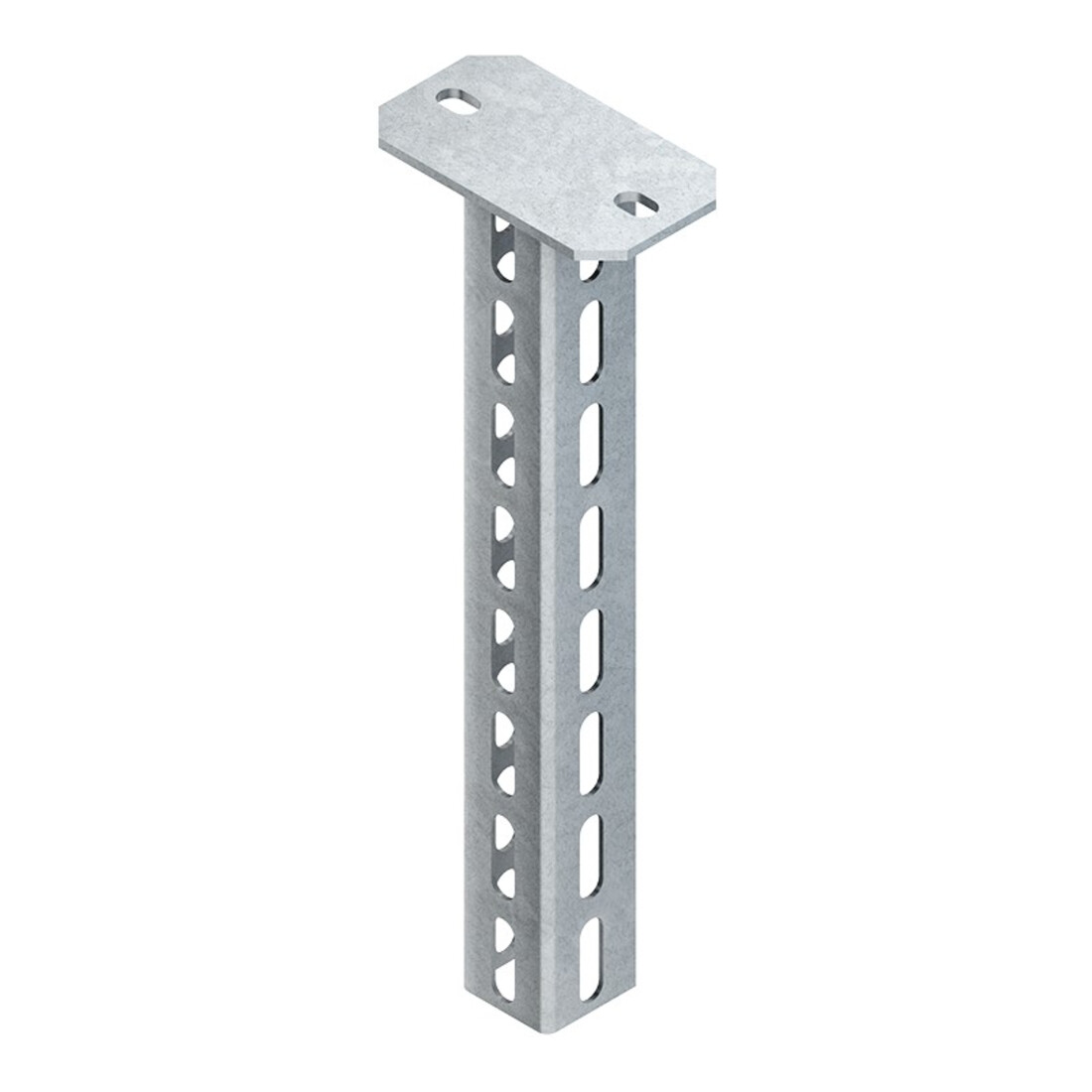

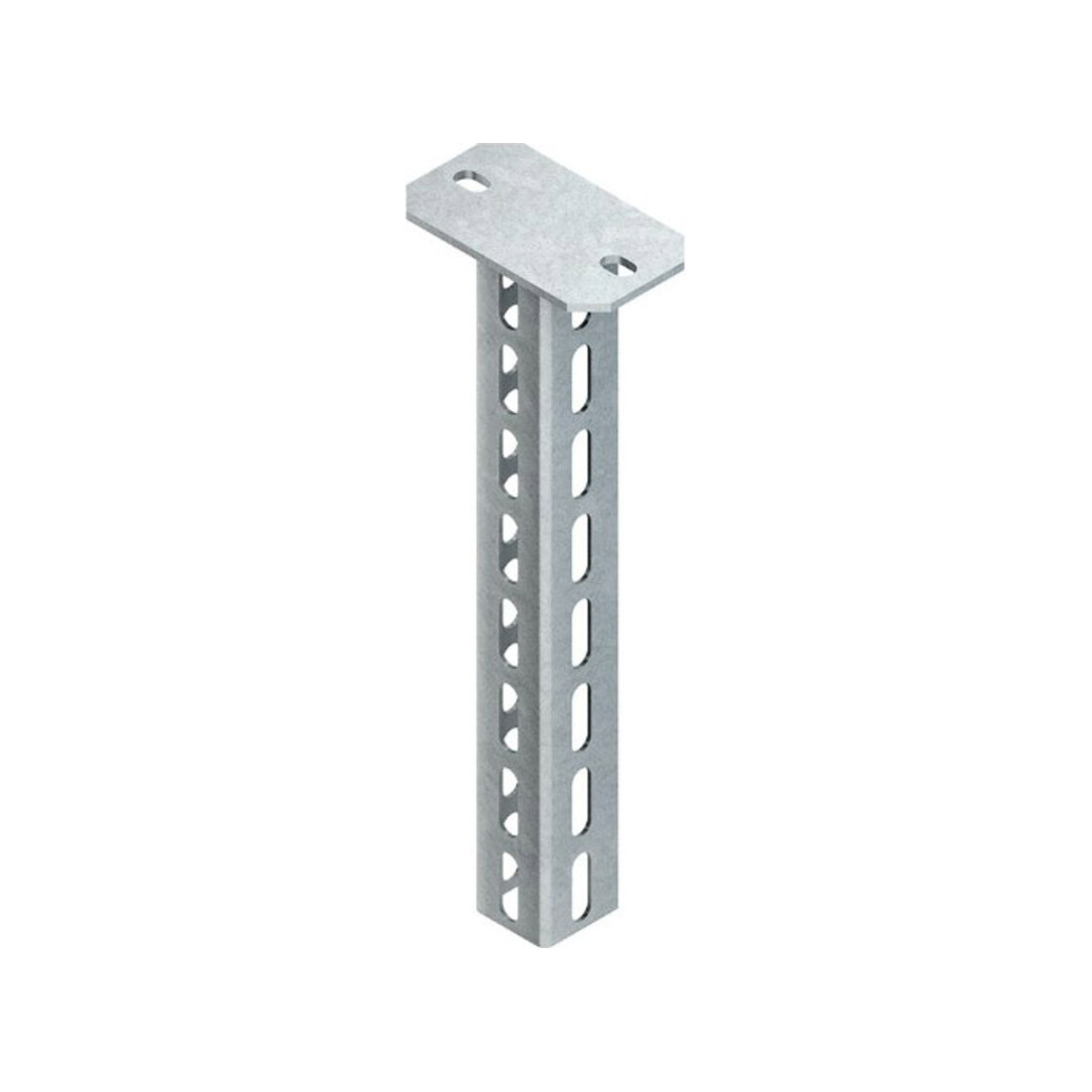

Niedax Tige suspendue HU 5050/700

• Tige suspendue, profilé en U perforé sur 3 côtés en continu avec plaque de tête soudée, système HU 5050/., pour porte-à-faux à pose unilatérale, bilatérale et trilatérale. Afin d’éviter la déformation du profilé de la tige suspendue lors du montage du porte-à-faux, il faut prendre en compte, pour des raisons statiques, le profilé d’espacement de la tige suspendue HDS 50.50 F avec vis hexagonale. En cas de fixation unilatérale du porte-à-faux sur le profilé de la tige suspendue, il est préférable de positionner le côté fermé du porte-à-faux aligné avec l’âme du profilé de la tige suspendue.
• Pour des raisons statiques et afin de permettre une mise en place sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x = 50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité de la tige suspendue), au-dessus de l’extrémité de la tige suspendue.
• Pour une utilisation en maintien de fonction ou pour des faux plafonds avec exigences en matière de protection incendie (Directive type des installations de câblage MLAR 2/2015), veuillez respecter les prescriptions supplémentaires ! Certifié VDE ! Pour porte-à-faux : KTAL.
• KTAM.
• KTA.

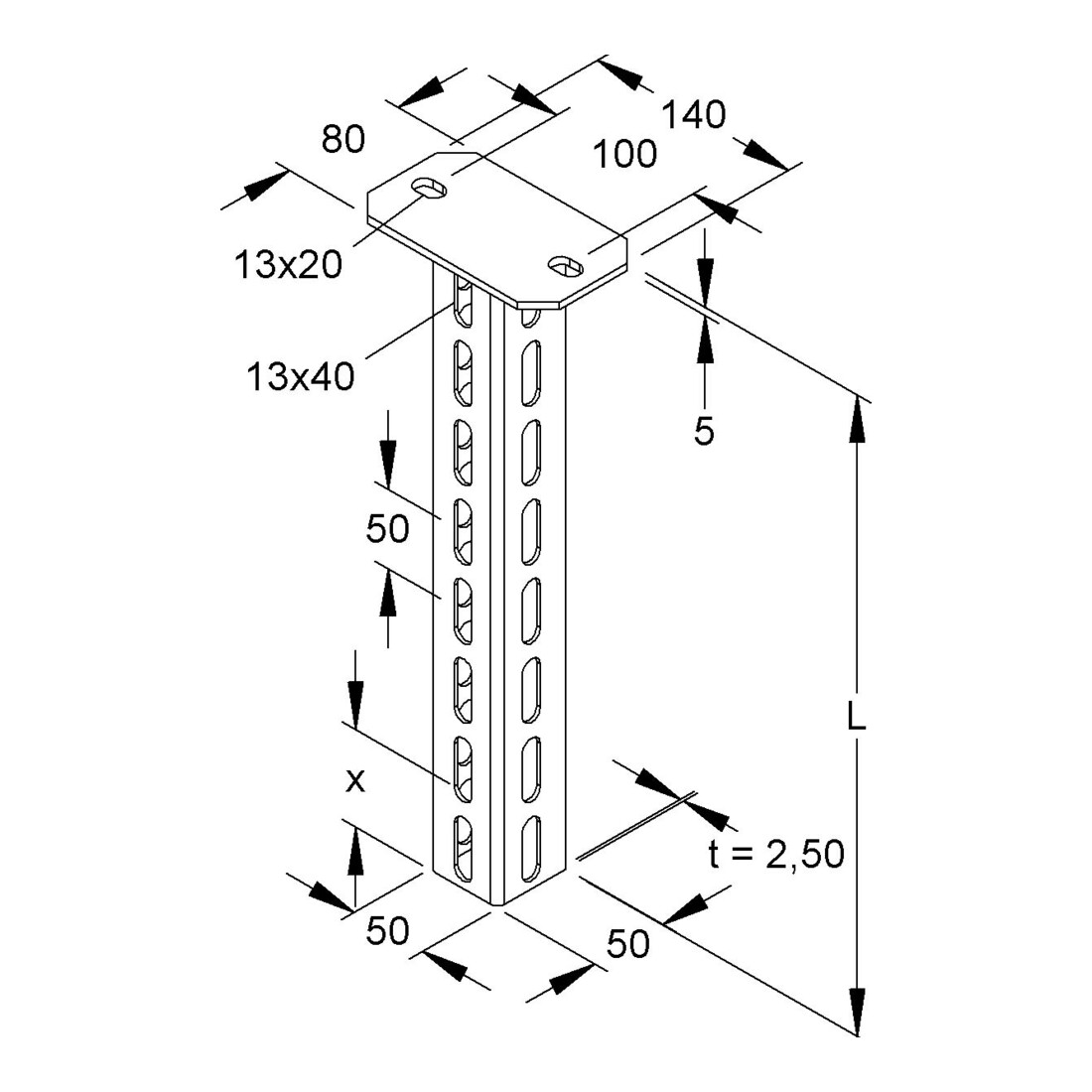

• Pour porte-à-faux : KTAS 100 - 400 (maintien de fonction/KFO) Pour porte-à-faux : KTA 100 - 600 (maintien de fonction/MLAR) Dimensions (mesures approximatives) Plaque de tête L x I x P : 140 x 80 x 5 mm Perforation de fixation : 13 x 20 mm espacement central : 100 mm Profilé en U : 50 x 50 x 50 mm Épaisseur du matériau t : 2,5 mm Perforation du profilé sur trois côtés, simple rangée : 12 x 30 mm espacement central : 50 mm Longueur totale L : 705 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461.

EAN / GTIN : 4013339858828
