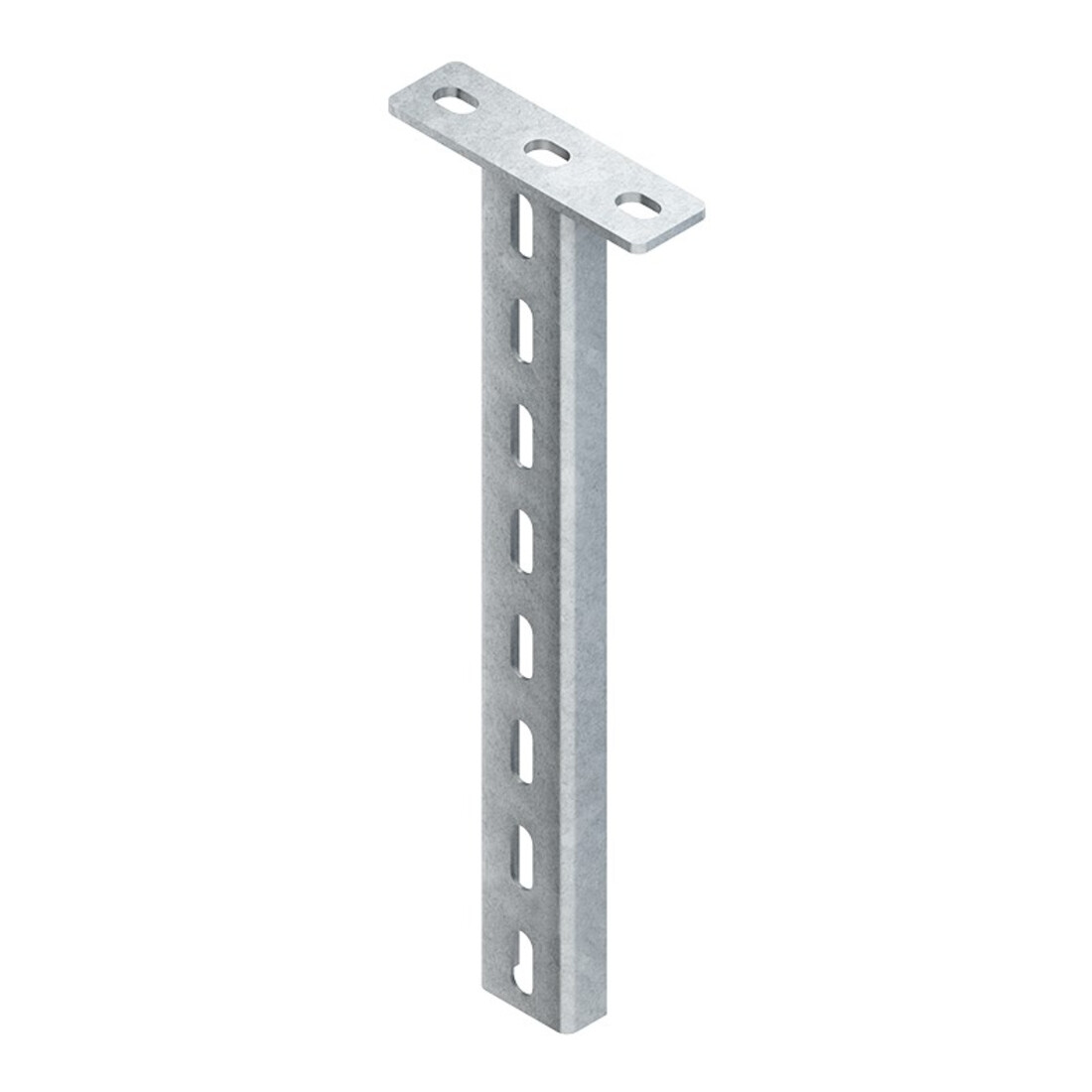

Niedax Tige suspendue HUF 50/900

• Montant suspendu, profilé en U avec plaque de tête soudée, système HUF 50/., pour porte-à-faux à pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux horizontaux à la même hauteur possible grâce à une entretoise UD 24
• Pour des raisons statiques et afin de permettre un montage sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité du montant suspendu), au-dessus de l’extrémité du montant suspendu
• Pour une utilisation en maintien de fonction, veuillez respecter les prescriptions supplémentaires ! Certifié VDE ! pour porte-à-faux : KTUL
• KTUM
• pour porte-à-faux double : KTDL
• pour suspension centrale : ZKU.=400 mm de longueur pour porte-à-faux : KTUG.=400 mm de longueur (maintien de fonction) pour porte-à-faux : KTU.=400 mm de longueur en combinaison avec adaptateur console KAWG 12 (maintien de fonction)

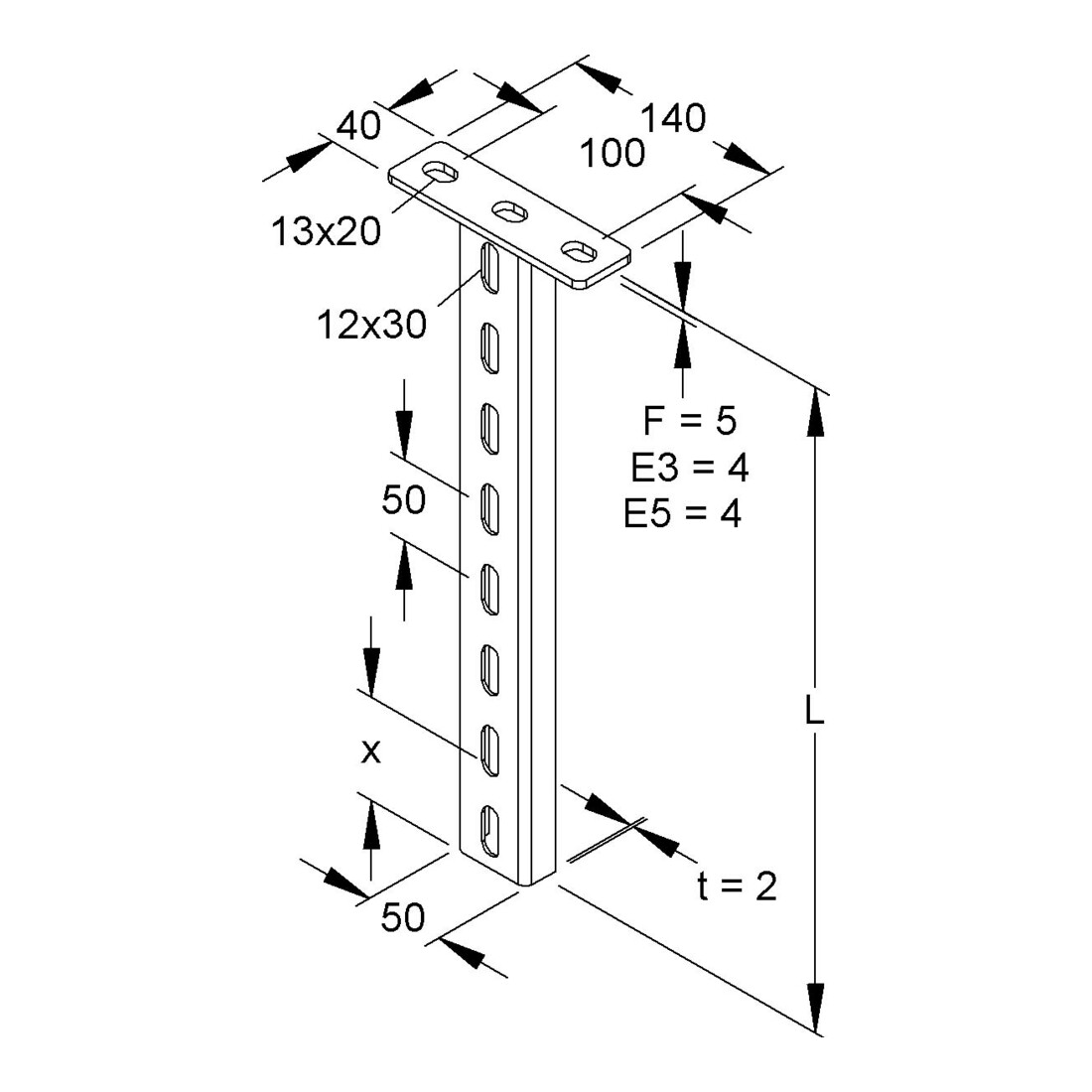

• Dimensions (mesures approximatives) plaque de tête L x I x P : 140 x 40 x 5 mm
• Perçage de fixation : 13 x 20 mm, entraxe central : 100 mm
• Profilé en U : 50 x 22 x 2 mm
• Perçage du profilé, une rangée : 12 x 30 mm, entraxe central : 50 mm
• Longueur totale L : 905 mm
• Matériau : acier, galvanisé à chaud par immersion selon DIN EN ISO 1461

EAN / GTIN : 4013339169504
