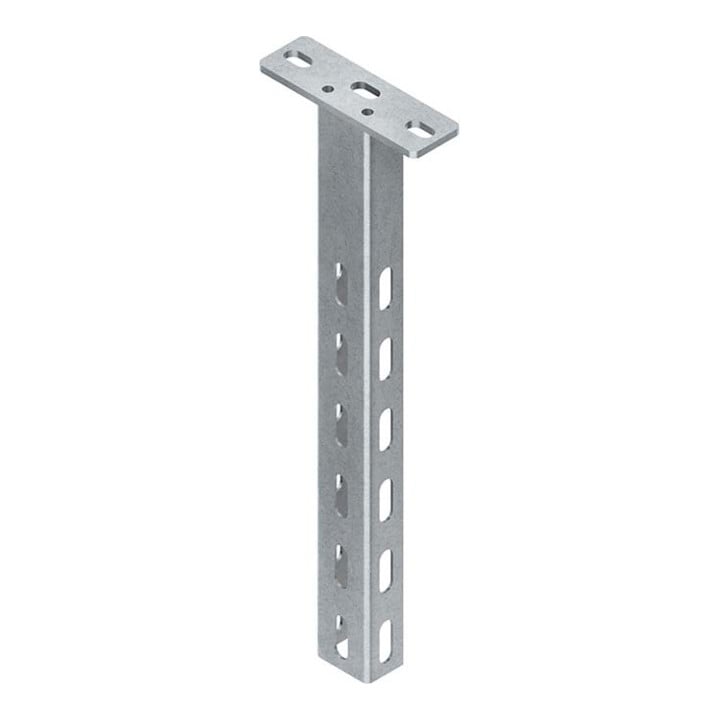

Niedax Tige suspendue, profil en U 43,5x29,5x805 mm HU 4530/800 FL

Caractéristiques :

• Tige suspendue, profil en U perforé sur 3 côtés avec plaque de tête soudée, système HU 4530/..., pour porte-à-faux à pose unilatérale, bilatérale et trilatérale. Afin d’éviter la déformation du profil de la tige suspendue lors du montage des porte-à-faux, il faut prendre en compte, pour des raisons statiques, le profil d’espacement de tige suspendue HDS 45.30 F avec vis hexagonale. En cas de fixation unilatérale du porte-à-faux sur le profil de la tige suspendue, il est préférable de fixer le côté fermé du porte-à-faux aligné avec l’âme du profil de la tige suspendue.
• Pour des raisons statiques et afin de permettre un montage sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x = 50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité de la tige suspendue), au-dessus de l’extrémité de la tige suspendue.
• Pour porte-à-faux : KTAL..

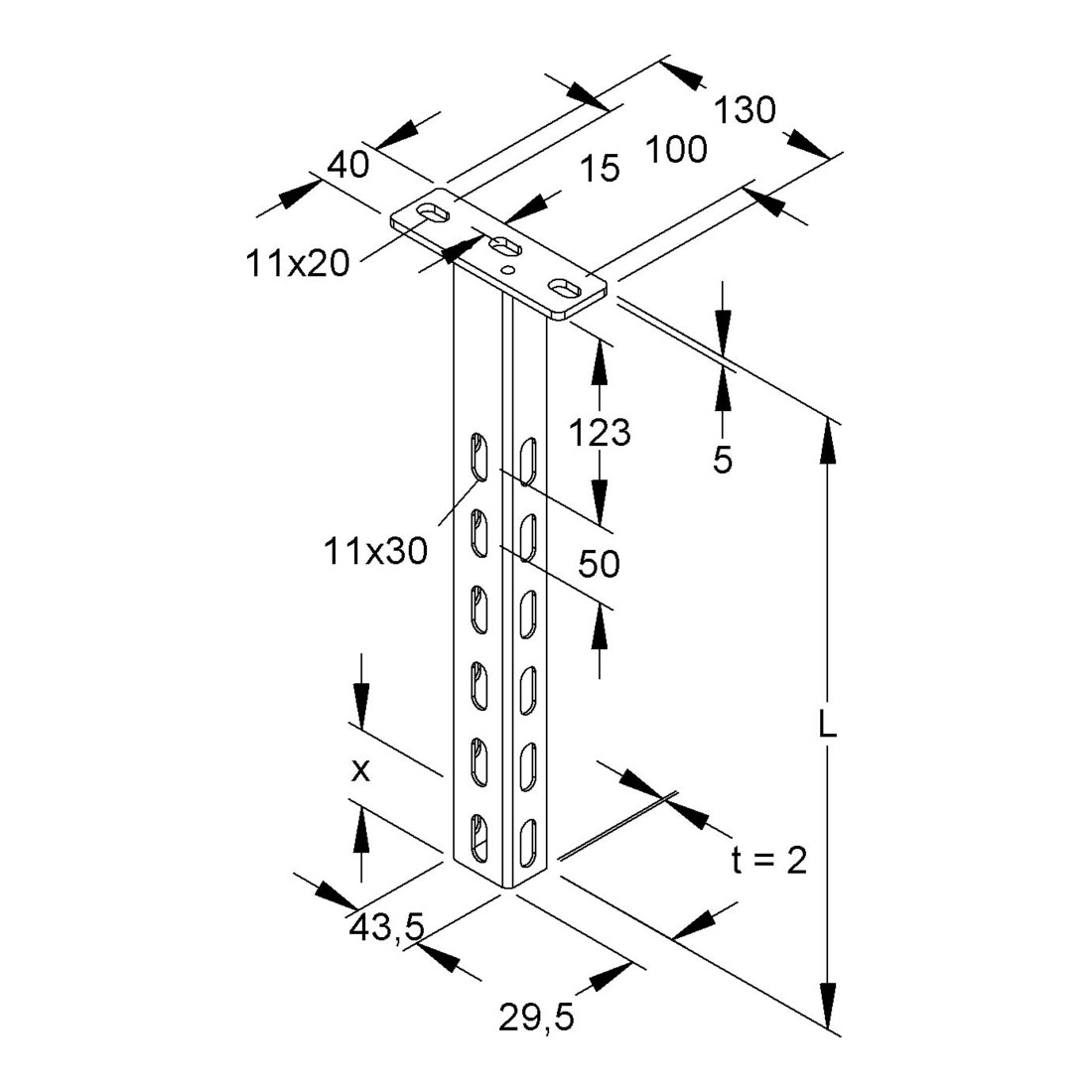

• KTAM...=400 mm KTA...=400 mm Dimensions (dimensions approximatives) plaque de tête L × I × P : 130 × 40 × 5 mm Perforation de fixation : 11 × 20 mm espacement central : 100 mm Perforation centrale de la plaque de tête : 11 × 20 mm à 15 mm du bord latéral Profil en U : 43,5 × 29,5 × 29,5 mm Épaisseur du matériau t : 2 mm Distance perforation profil 3 côtés à la plaque de tête : 123 mm Perforation du profil 3 côtés, une rangée : 11 × 30 mm espacement central : 50 mm Longueur totale L : 805 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461

EAN / GTIN : 4013339164899
